WP 140 Essai de résistance à la fatigue (Réf. 020.14000)

Les piè ces de construction et de machine en mouvement sont souvent soumises à des charges à variation pé riodique.

Mê me lorsque la charge dynamique est largement infé rieure à la charge statique admissible, cette charge peut entraî ner à moyen terme une rupture du composant due à la fatigue du maté riau.

La duré e, ainsi que la stabilité des composants, sont dé terminé es par le biais de ce que l´ on appelle les essais de ré sistance à la fatigue et essais de fatigue dynamique.

L´ appareil d´ essai WP 140 montre les principes de base de l´ essai de ré sistance à la fatigue, ainsi que l´é laboration du diagramme de Wφ hler.

Grâ ce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les dé tails et les phases de l´ essai.

Lors de l´ essai, une é prouvette cylindrique en rotation, fixé e sur un cô té , est soumise à une force unique.

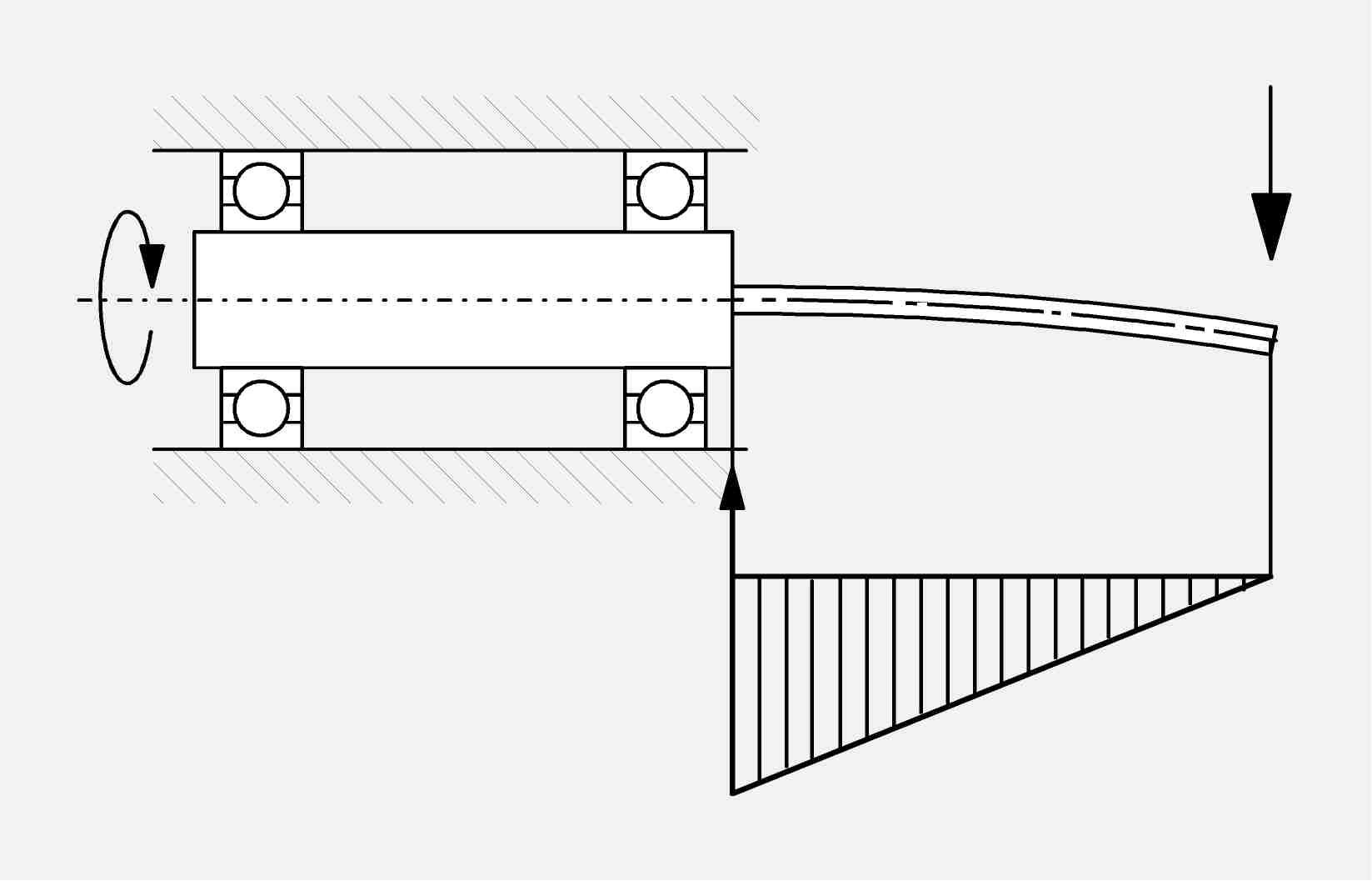

La charge de l´é prouvette correspond à celle d´ une poutre en flexion fixe.

L´é prouvette est soumise à #divide1# une contrainte exclusivement en flexions alterné es, et se rompt au bout d´ un certain nombre d´ alternances de charges en raison de la fatigue du maté riau.

La force requise est gé né ré e dans le dispositif de charge au moyen d´ une balance à ressort et d´ un palier libre.

L´ amplitude de charge peut ê tre ajusté e en continu par le biais de la pré contrainte de la balance à ressort, à l´ aide d´ une broche fileté e.

Un compteur é lectronique enregistre le nombre d´ alternances de charges, et l´ affiche sous forme numé rique.

Les impulsions requises pour le compteur sont dé livré es par un dé tecteur de proximité inductif, situé sur l´ accouplement du moteur. Le compteur peut é galement ê tre utilisé pour mesurer la vitesse de rotation.

En cas de rupture de l´é prouvette, le moteur é lectrique est arrê té automatiquement par l´ interrupteur d´ arrê t.

Un capot de protection protè ge des é clats.

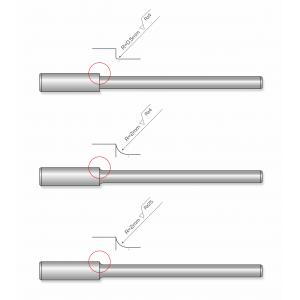

Des é prouvettes avec diffé rents congé s sont comprises dans la liste de livraison, afin de pouvoir dé montrer l´ effet d´ entaille et l´ influence des surfaces.

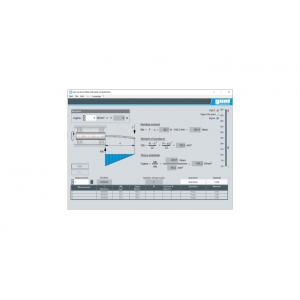

Avec le systè me d'acquisition de donné es WP 140.20, on peut transfé rer les valeurs de mesure sur un PC où elles pourront ê tre é valué es à l´ aide du logiciel.



Contenu didactique / Essais


- ré sistance à la fatigue de barres sous contrainte en flexions alterné es

- influence de diffé rents rayons de congé et qualité s des surfaces sur la ré sistance à la fatigue

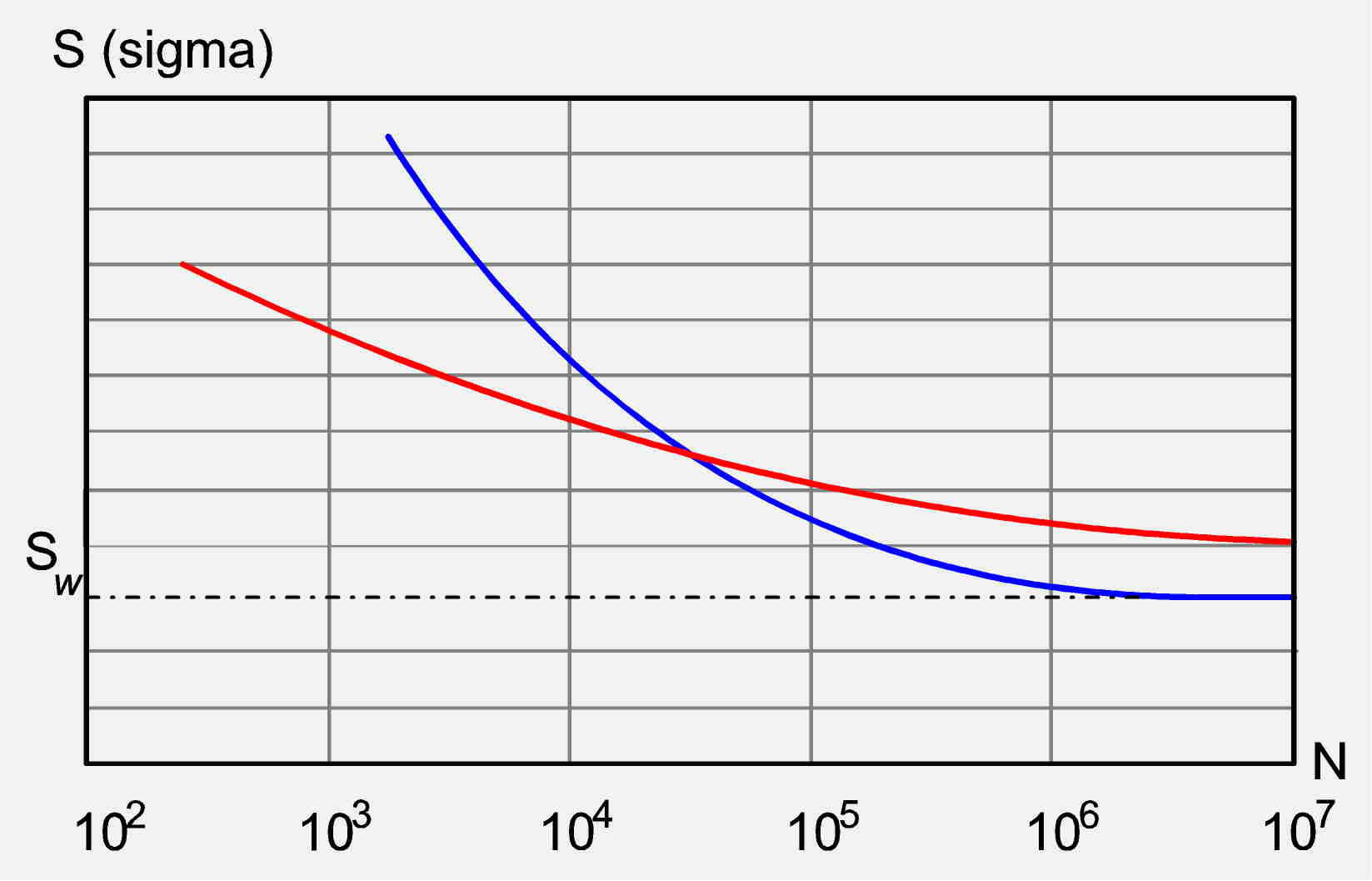

- diagramme de Wφ hler



Les grandes lignes

- diffé rentes é prouvettes montrent l´ influence de l´ effet d´ entaille et de la qualité des surfaces

- ajustage en continu de l´ amplitude de charge

- arrê t automatique en cas de rupture de l´é prouvette



Les caracté ristiques techniques

Moteur é lectrique

- vitesse de rotation: 2800min^-1^

- puissance: 0,37kW



Force de charge

- 0...300N



Compteur de cycles de charge é lectronique

- 8 chiffres numé riques

- commutable sur affichage de la vitesse de rotation



É prouvettes

- maté riau: acier Ck35

- 3 congé s diffé rents



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids Liste de livraison, afin de pouvoir dé montrer l´ effet d´ entaille et l´ influence des surfaces.

Avec le systè me d'acquisition de donné es WP 140.20, on peut transfé rer les valeurs de mesure sur un PC où elles pourront ê tre é valué es à l´ aide du logiciel.



Contenu didactique / Essais

- ré sistance à la fatigue de barres sous contrainte en flexions alterné es

- influence de diffé rents rayons de congé et qualité s des surfaces sur la ré sistance à la fatigue

- diagramme de Wφ hler



Les grandes lignes

- diffé rentes é prouvettes montrent l´ influence de l´ effet d´ entaille et de la qualité des surfaces

- ajustage en continu de l´ amplitude de charge

- arrê t automatique en cas de rupture de l´é prouvette



Les caracté ristiques techniques

Moteur é lectrique

- vitesse de rotation: 2800min^-1^

- puissance: 0,37kW



Force de charge

- 0...300N



Compteur de cycles de charge é lectronique

- 8 chiffres numé riques

- commutable sur affichage de la vitesse de rotation



É prouvettes

- maté riau: acier Ck35

- 3 congé s diffé rents



230V, 50Hz, 1 phase



Dimensions et poids

Lxlxh: 840x410x600mm

Poids: env. 31kg



Liste de livraison

1 appareil d´ essai

1 jeu d´é prouvettes

1 documentation didactique



Poids: 31 Kg
Delai de livraison estimé : 5 semaines
