Ref: EWTGUWP500
WP 500 Essai de torsion, 30Nm (Réf. 020.50000)
Contient : appareil d'essai de torsion complet, 6 échantillons, documentation didactique
L´ essai de torsion fait partie des méthodes d´ essai destructif, et étudie le comportement plastique des matériaux.
Dans la pratique, on se sert de cette méthode d´ essai pour tester des composants qui sont tordus pendant leur utilisation, comme par exemple les vis, arbres, axes, fils et ressorts.
L´ appareil d´ essai WP 500 permet de réaliser des essais de torsion, durant lesquels des éprouvettes sont tordues jusqu´à la rupture.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
Lors de l´ essai, des éprouvettes métalliques sont tordues jusqu´à leur destruction, suite à une rupture de cisaillement typique.

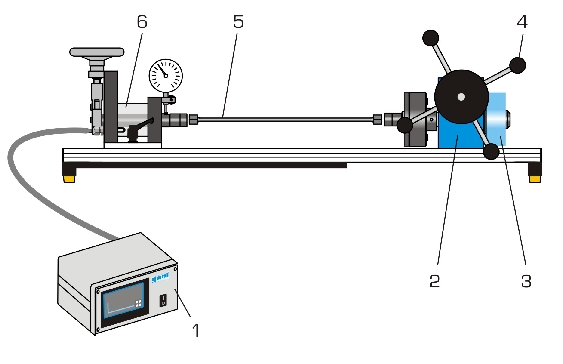

Le moment de torsion est appliqué manuellement par le biais d´ une roue à main et d´ un engrenage à vis sans fin.
La plaque de base est renforcée contre la torsion. Un capot de protection transparent protège des éclats.
Le moment de torsion efficace est mesuré au moyen d´ un couplemètre équipé de jauges de contrainte, et peut être lu directement sur un affichage.

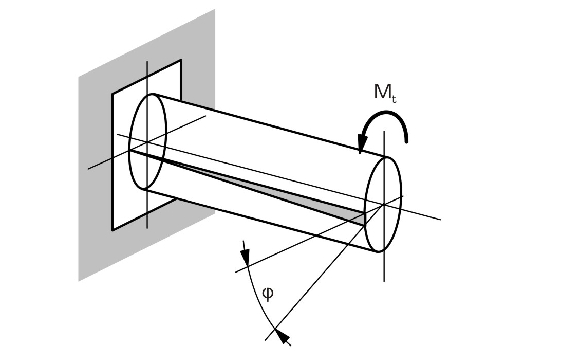

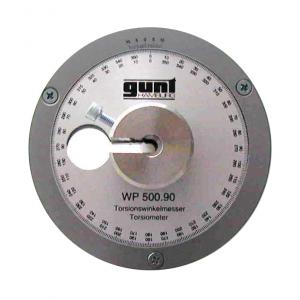

L´ angle de torsion est enregistré par un codeur incrémental et peut lui aussi être lu directement.
Les valeurs de mesure sont transmises vers un PC, afin d´ y être évaluées à l´ aide du logiciel.

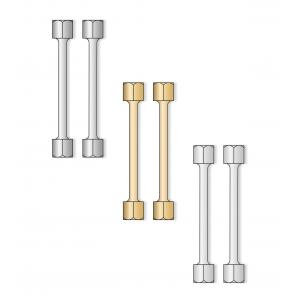

Des éprouvettes constituées de divers matériaux, et de longueurs différentes, sont comprises dans la liste de livraison.
Pour s´ adapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Dans la pratique, on se sert de cette méthode d´ essai pour tester des composants qui sont tordus pendant leur utilisation, comme par exemple les vis, arbres, axes, fils et ressorts.
L´ appareil d´ essai WP 500 permet de réaliser des essais de torsion, durant lesquels des éprouvettes sont tordues jusqu´à la rupture.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
Lors de l´ essai, des éprouvettes métalliques sont tordues jusqu´à leur destruction, suite à une rupture de cisaillement typique.
Le moment de torsion est appliqué manuellement par le biais d´ une roue à main et d´ un engrenage à vis sans fin.
La plaque de base est renforcée contre la torsion. Un capot de protection transparent protège des éclats.
Le moment de torsion efficace est mesuré au moyen d´ un couplemètre équipé de jauges de contrainte, et peut être lu directement sur un affichage.
L´ angle de torsion est enregistré par un codeur incrémental et peut lui aussi être lu directement.
Les valeurs de mesure sont transmises vers un PC, afin d´ y être évaluées à l´ aide du logiciel.
Des éprouvettes constituées de divers matériaux, et de longueurs différentes, sont comprises dans la liste de livraison.
Pour s´ adapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Contenu didactique / Essais
- essais de torsion avec différents matériaux et jusqu´à la rupture de l´éprouvette
- détermination de la résistance à la torsion

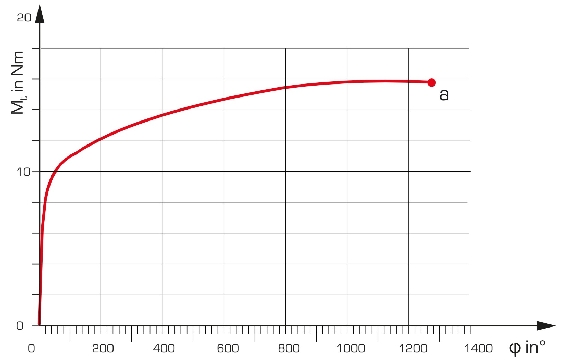

- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de l´éprouvette
-- de la section de l´éprouvette
-- de la longueur de l´éprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour l´ enregistrement de l´ angle de torsion
- essais de torsion avec différents matériaux et jusqu´à la rupture de l´éprouvette
- détermination de la résistance à la torsion
- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de l´éprouvette
-- de la section de l´éprouvette
-- de la longueur de l´éprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour l´ enregistrement de l´ angle de torsion
Caractéristiques techniques
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200º, résolution: 0,1º
230V, 50Hz, 1 phase
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200º, résolution: 0,1º
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil d´ essai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement Liste de livraison.
Pour s´ adapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Contenu didactique / Essais
- essais de torsion avec différents matériaux et jusqu´à la rupture de l´éprouvette
- détermination de la résistance à la torsion
- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de l´éprouvette
-- de la section de l´éprouvette
-- de la longueur de l´éprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour l´ enregistrement de l´ angle de torsion
Les caracteristiques techniques
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200º, résolution: 0,1º
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil d´ essai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 amplificateur de mesure
1 jeu d´éprouvettes de torsion
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1400x700x500mm (appareil d´ essai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement Liste de livraison.
Pour s´ adapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Contenu didactique / Essais
- essais de torsion avec différents matériaux et jusqu´à la rupture de l´éprouvette
- détermination de la résistance à la torsion
- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de l´éprouvette
-- de la section de l´éprouvette
-- de la longueur de l´éprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour l´ enregistrement de l´ angle de torsion
Les caracteristiques techniques
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200º, résolution: 0,1º
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil d´ essai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 amplificateur de mesure
1 jeu d´éprouvettes de torsion
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 43 Kg Delai de livraison estimé : 5 semaines
