Ref: EWTHO-HFC-P10
Système de pile à combustible à refroidissement liquide de 10 kW avec HFC, instrumentée
- FabricantHeathkit Robotics
- Poids240 kg
Le système de pile à combustible HFC-P10 est une solution à membrane échangeuse de protons (PEM) entièrement intégrée et refroidie par liquide.
Il est doté du module d'empilement avancé VLSIIPro13-9 et conçu pour offrir des performances élevées, une grande durabilité et une efficacité énergétique optimale.
Ce système convient parfaitement à une large gamme d'applications énergétiques, telles que la production d'énergie distribuée, les systèmes d'alimentation stationnaires, les solutions énergétiques hors réseau et l'alimentation de secours.
Liste des composants du HFC-10 :

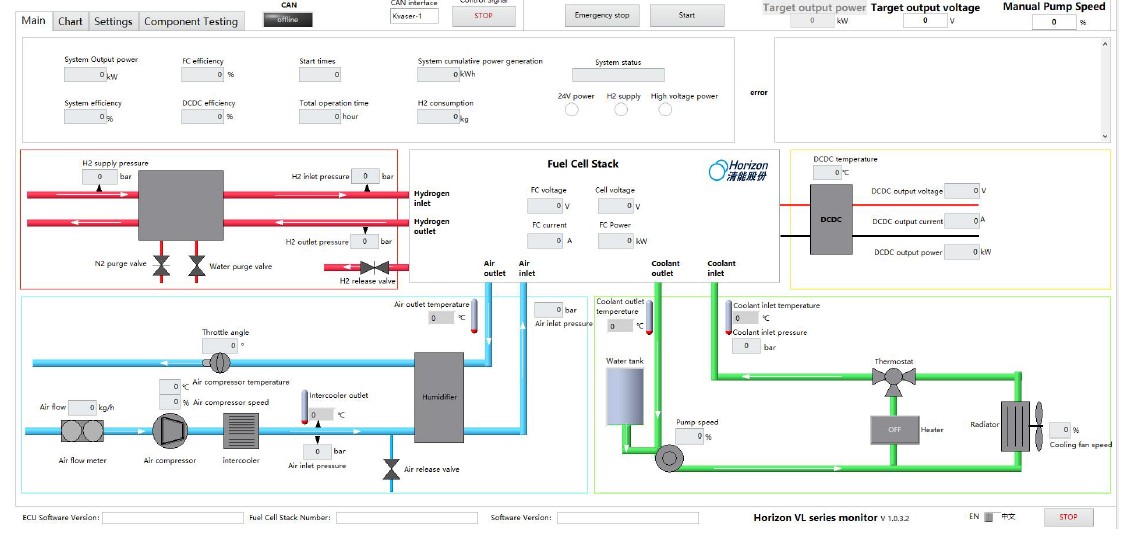

- Circuit d'air avec : filtre à air, débitmètre d'air, compresseur, refroidisseur, soupape de purge d'air, humidificateur, vanne de réglage de débit sur sortie d'air.
- Circuit eau refroidissement du stack : échange d'ions (absorbe les ions présents dans le fluide de refroidissement et réduit la conductivité de ce dernier), réservoir d'eau, pompe 24v à vitesse variable, radiateur et ventilateur avec vitesse variable,
- Pile hydrogène, détendeur, vanne de purge h2,

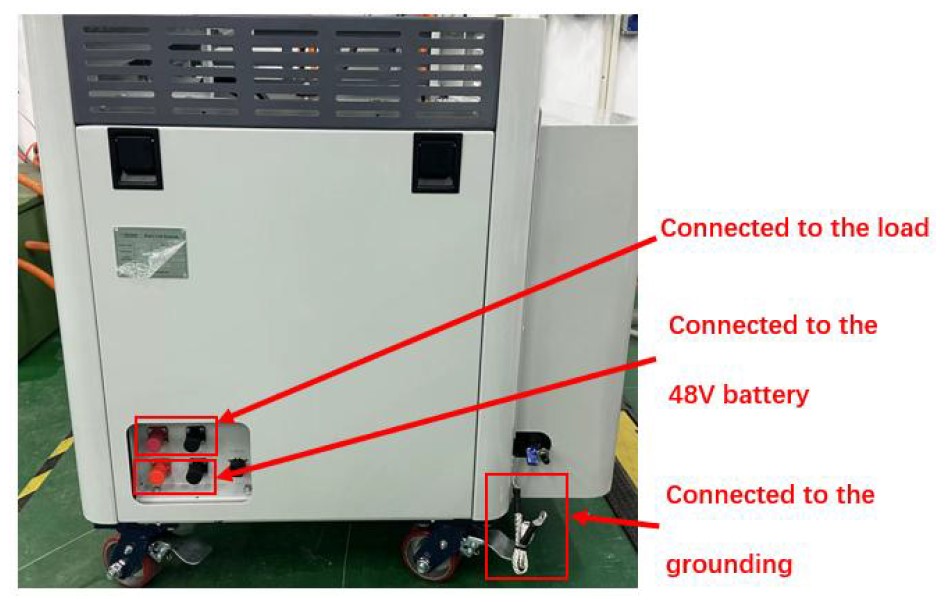

- Convertisseur DC/DC, avec sortie vers batterie et /ou charge.

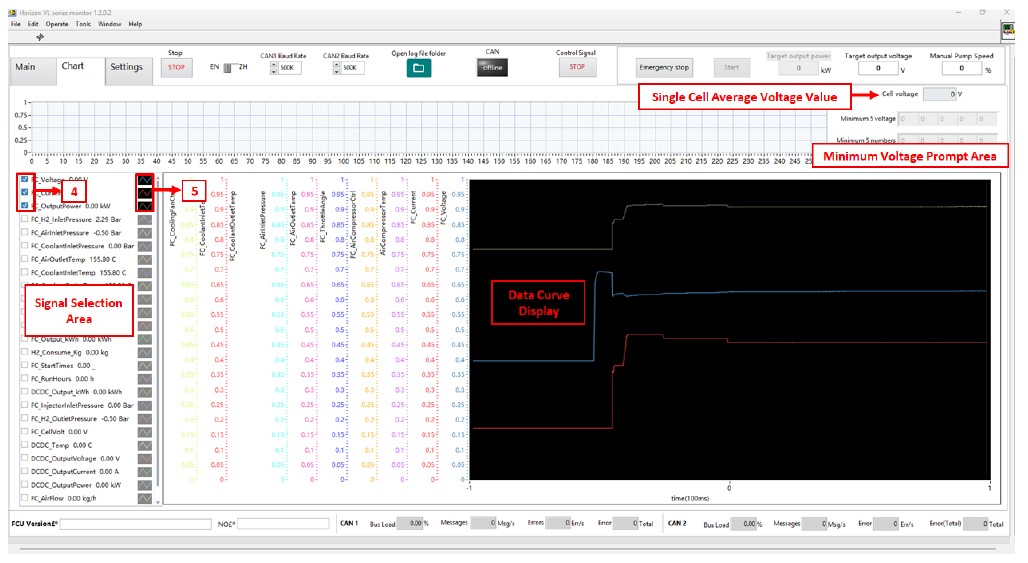

- Contrôleur, système de contrôle, communication système avec CAN bus.
Outre les composants mentionnés ci-dessus, le système de pile à combustible est équipé de capteurs qui transmettent au système de contrôle les signaux de température, de pression et d'humidité pendant son fonctionnement.

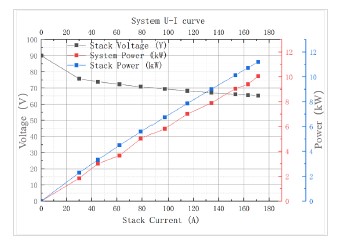

Puissance nominale du système : 10 kW,
Puissance nominale de la pile : 12 kW,
Nombre de cellules : 90 cellules,
Sortie de tension : 54 volts,
Courant de sortie: 0...222 A
Température ambiante de stockage et de fonctionnement : -20 à 60° C,
Température de fonctionnement optimale du stack : 60 à 70 °C,
Poids du système FC, y compris le DC et le radiateur : 240 kg,
Dimensions du système : 790 x 900 x 920 mm,
Pression d'hydrogène entrée pile : 0,6 à 1,0 MPa,
Pureté de l'hydrogène : minimale de 99,97 %
Equipement nécessaire à prévoir en option:
Alimentation CC/CC 48...54 V ou Pack Batterie 48 V / 60 Ah minimum
Charge électronique bidrectionelle (ou onduleur CC/CA 230 V
Détendeur (0,5....4 b) et bouteille d'hydrogène (qualité minimum 99.99 %)
PC
Prévoir une arrivée d'air et une sortie d'air de la purge.
Eau distillée pour circuit de refroidissement avec Ethylee glycol
Il est doté du module d'empilement avancé VLSIIPro13-9 et conçu pour offrir des performances élevées, une grande durabilité et une efficacité énergétique optimale.
Ce système convient parfaitement à une large gamme d'applications énergétiques, telles que la production d'énergie distribuée, les systèmes d'alimentation stationnaires, les solutions énergétiques hors réseau et l'alimentation de secours.
Liste des composants du HFC-10 :
- Circuit d'air avec : filtre à air, débitmètre d'air, compresseur, refroidisseur, soupape de purge d'air, humidificateur, vanne de réglage de débit sur sortie d'air.
- Circuit eau refroidissement du stack : échange d'ions (absorbe les ions présents dans le fluide de refroidissement et réduit la conductivité de ce dernier), réservoir d'eau, pompe 24v à vitesse variable, radiateur et ventilateur avec vitesse variable,
- Pile hydrogène, détendeur, vanne de purge h2,
- Convertisseur DC/DC, avec sortie vers batterie et /ou charge.
- Contrôleur, système de contrôle, communication système avec CAN bus.
Outre les composants mentionnés ci-dessus, le système de pile à combustible est équipé de capteurs qui transmettent au système de contrôle les signaux de température, de pression et d'humidité pendant son fonctionnement.
Puissance nominale du système : 10 kW,
Puissance nominale de la pile : 12 kW,
Nombre de cellules : 90 cellules,
Sortie de tension : 54 volts,
Courant de sortie: 0...222 A
Température ambiante de stockage et de fonctionnement : -20 à 60° C,
Température de fonctionnement optimale du stack : 60 à 70 °C,
Poids du système FC, y compris le DC et le radiateur : 240 kg,
Dimensions du système : 790 x 900 x 920 mm,
Pression d'hydrogène entrée pile : 0,6 à 1,0 MPa,
Pureté de l'hydrogène : minimale de 99,97 %
Equipement nécessaire à prévoir en option:
Alimentation CC/CC 48...54 V ou Pack Batterie 48 V / 60 Ah minimum
Charge électronique bidrectionelle (ou onduleur CC/CA 230 V
Détendeur (0,5....4 b) et bouteille d'hydrogène (qualité minimum 99.99 %)
PC
Prévoir une arrivée d'air et une sortie d'air de la purge.
Eau distillée pour circuit de refroidissement avec Ethylee glycol
Poids: 240 Kg
