Ref: EWTIDMCS-615-SC
MCS-615 LAG Partie opérative: Magasin stockage avec trois cylindres verticaux avec contrôle vitesse
Association possible en amont: FMZ, FMZ-PE, RST
Avec une pince aspirante, les piè ces à usiner sont saisies à la premiè re position par un autre module et convoyé es en cercle.
Peu importe la position (tous les 10 º ), ces piè ces peuvent ê tre stocké es.
Le positionnement à 10 º est signalé par une barriè re lumineuse à fourche.
Les positions doivent ê tre ré alisé es via un programme automate.
La position finale supé rieure du vé rin est mesuré e avec un capteur magné tique.
Le cylindre est commandé par un distributeur é lectromagné tique à 5/2 voies.
Le moteur possè de un embrayage à glissement limité . Cela é vite les dommages dus à une programmation incorrecte.
Caracté ristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 1 Capteur de vé rin
2 Microcontacteurs
1 barriè re lumineuse
Actuateurs 1 Commande moteur

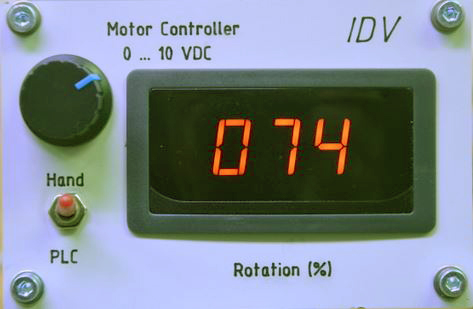

Avec boî tier de commande pour ré glage de la vitesse 0...100% avec afficheur numé rique , interupteur pour commande par API
2 distributeur 5/2 mon o stable
1 vé rin
1 Pince sous vide
Entré e sorties API né cessaires
3 Entré es numé rique
4 Sorties numé rique
Raccordement 25 pô les D-SUB
Echantillons né cessaires
Cylindre 30x20mm
Dimensions 360x400x225 mm
Poids 5.0 kg
Livré avec câ ble D-SUB-25
A combiner avec les stations MCS:
Amont: FMZ, FMZ-PE, RST
Aval:
