Ref: EWTIDMCS-620-SC

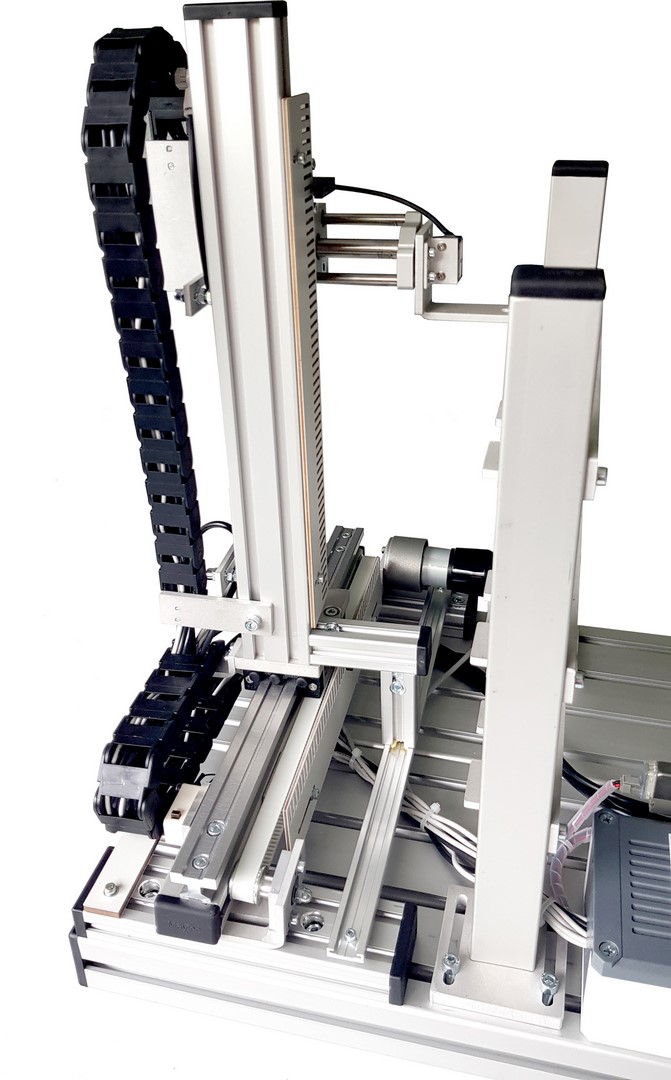

MCS-620 HRL12 Partie opérative: Magasin stockage vertical 3 niveaux, 12 emplacements, contrôle vites
Association possible en amont: SU en aval: PPP, SU, PPE

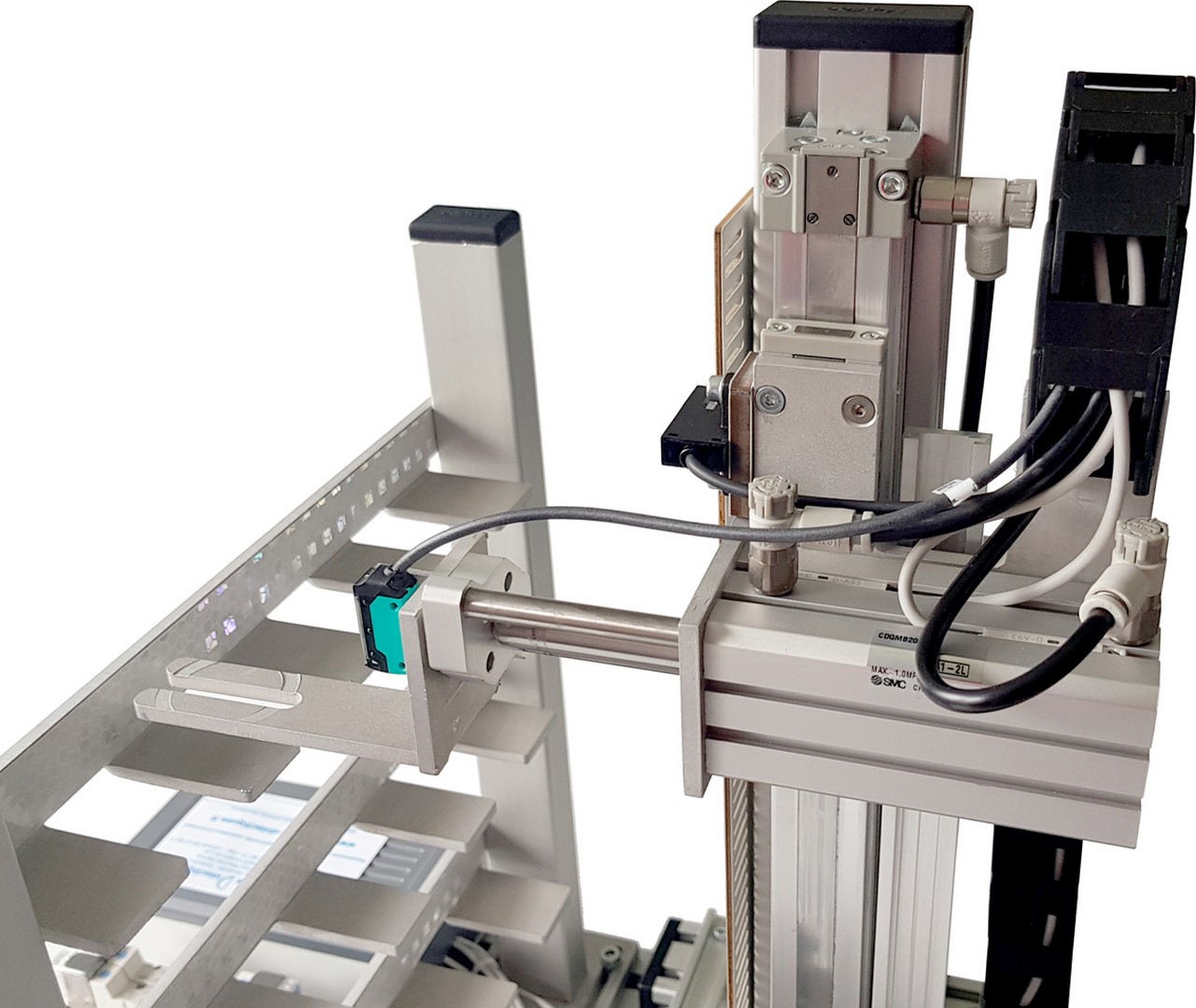

Les positions de l'axe é lectrique X et de l'axe Z (hauteur) pneumatique sont dé terminé es par une plaque perforé e munie d'une barriè re lumineuse en U.
Tous les entraî nements é lectriques sont sé curisé s en fin de course avec des micro commutateurs.
La position de l'axe Y pneumatique (prise des piè ces) est mesuré e à travers des interrupteurs de vé rin.
Une barriè re photoé lectrique dé tecte la pré sence ou pas des piè ces dans le compartiment de stockage.
La commande du moteur se fait avec un circuit de contacteur inverseur.
Les commandes de vé rins pneumatiques sont ré alisé es avec 2 distributeurs é lectropneumatiques.
Caracté ristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 Microcontacteurs
2 barriè res lumineuse
4 capteurs position vé rin
1 Capteur optique par ré flexion
Actuateurs 1 Commande moteur

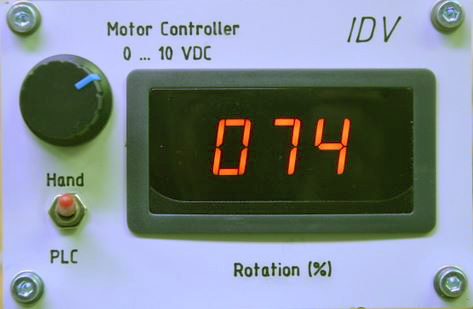

Avec boî tier de commande pour ré glage de la vitesse 0...100% avec afficheur numé rique
1 distributeur 5/2 monstable
1 distributeur 5/3
1 vé rin
Entré e sorties API né cessaires
11 Entré es numé rique
5 Sorties numé rique
Raccordement 25 pô les D-SUB
Echantillons né cessaires
Cylindre 30x20mm
Dimensions 320x400x450 mm
Poids 6.5 kg
Livré avec câ ble D-SUB-25
A combiner avec les stations MCS:
Amont: SU
Aval: PPP, SU, PPE
