Ref: EWTIDS-490

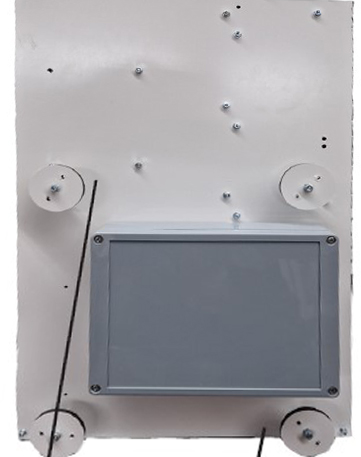

S-490 Ascenceur 4 étages pour commande par API
16 Sorties numériques, 24 Entrées numériques, 1 Entrée analogique, 1 Sortie analogique, 2x SubD 25
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Ascenseur avec 4 étages:
- quatre niveaux
- Cabine déplacée à tous les niveaux
- La porte s'ouvre avec une simulation de lumière en boucle, toutes les lumières sont éteintes : la porte est fermée
- Contrôle avec API
- 2x 25 pol. SUB-D
Entrées numériques : 16
Entrée analogique : 1 pour mesurer la position de la cabine à l'aide d'un capteur ultrasonique (0-10 V)
Sorties numériques : 24
Sortie analogique : 1 pour contrôler la vitesse de la cabine de 0 à 100% (0-10V)
Cabine :
4 interrupteurs (1, 2, 3, 4) pour les appels (4x Entrée s Numériques )
4 LED jaunes (électronique interne) (4x Sorties Numéri ques)
L'indication de 7 segments montre la position (logique de programmation PLC) (4x Sorties Numériques )
Bâtiment :
A chaque niveau :
1/2 interrupteurs pour appeler l'ascenseur (6x Entrées Numériques )
4 interrupteurs de fin de course pour la position (4x Entrées Numériques )
1/2 LED pour indiquer que l'appel est enregistré (6 x Sorties Numériques )
2 LEDs pour indiquer la direction de l'ascenseur (2x Sorties Numériques )
4 LED indiquent la position de l'ascenseur (4x Sorties Numériques )
Interne :
4 signaux pour ouvrir la porte à chaque niveau (4 x Sorties Numériques )
2 Relais pour déplacer la cabine dans les deux directions (connectés aux LEDs de direction)
2 signaux pour indiquer si la porte est ouverte ou fermée (2 x Entrées Numériques )
Analogique :
Capteur ultrasonique pour la position (0-10V) (1x Entrée Numérique )
Contrôleur de vitesse du moteur (0-10V) (1 x Sortie Numérique )
Alimentation:
24 V CC
d\fs16\lang1036 Ascenseur avec 4 étages:
- quatre niveaux
- Cabine déplacée à tous les niveaux
- La porte s'ouvre avec une simulation de lumière en boucle, toutes les lumières sont éteintes : la porte est fermée
- Contrôle avec API
- 2x 25 pol. SUB-D
Entrées numériques : 16
Entrée analogique : 1 pour mesurer la position de la cabine à l'aide d'un capteur ultrasonique (0-10 V)
Sorties numériques : 24
Sortie analogique : 1 pour contrôler la vitesse de la cabine de 0 à 100% (0-10V)
Cabine :
4 interrupteurs (1, 2, 3, 4) pour les appels (4x Entrée s Numériques )
4 LED jaunes (électronique interne) (4x Sorties Numéri ques)
L'indication de 7 segments montre la position (logique de programmation PLC) (4x Sorties Numériques )
Bâtiment :
A chaque niveau :
1/2 interrupteurs pour appeler l'ascenseur (6x Entrées Numériques )
4 interrupteurs de fin de course pour la position (4x Entrées Numériques )
1/2 LED pour indiquer que l'appel est enregistré (6 x Sorties Numériques )
2 LEDs pour indiquer la direction de l'ascenseur (2x Sorties Numériques )
4 LED indiquent la position de l'ascenseur (4x Sorties Numériques )
Interne :
4 signaux pour ouvrir la porte à chaque niveau (4 x Sorties Numériques )
2 Relais pour déplacer la cabine dans les deux directions (connectés aux LEDs de direction)
2 signaux pour indiquer si la porte est ouverte ou fermée (2 x Entrées Numériques )
Analogique :
Capteur ultrasonique pour la position (0-10V) (1x Entrée Numérique )
Contrôleur de vitesse du moteur (0-10V) (1 x Sortie Numérique )
Alimentation:
24 V CC
Techniques > Maintenance - Productique > Automatismes > API et Parties opératives
Techniques > Automatismes > API et Parties opératives > Parties opératives
Formations > BTS MS > Systèmes de production
Poids: 10 Kg Delai de livraison estimé : 12 semaines
