Ref: P1.2.6.1
P1.2.6.1 Frottement statique, de glissement et de roulement
L´ expé rience P1.2.6.1 consiste à mettre tout d´ abord en é vidence que la force de frottement statique F H et la force de frottement de glissement F G ne dé pendent pas de la taille de la surface portante et sont proportionnelles à la force d´ appui G du support sur la base du bloc de frottement.
On a ainsi
FH = µ H G et FG = µ G G
Les coefficients µ H et µ G dé pendent du maté riau des surfaces de frottement.
On a toujours:
µ H > µ G
Pour faire la diffé rence entre frottement de glissement et de roulement, on place le bloc de frottement sur plusieurs barres de support parallè les les unes aux autres.
La force de frottement de roulement F R mesuré e est celle grâ ce à laquelle le bloc de frottement conserve un mouvement uniforme sur les barres roulantes.
Pour comparer, on mesure à nouveau la force de frottement de glissement F G mais cette fois, le bloc de frottement est tiré sur les barres utilisé es comme support fixe (direction de la traction = direction de l´ axe des cylindres).
L´ expé rience montre que
FG > FR
É quipement comprenant :
1 315 36 Jeu de masses marqué es, 0,1 kg à 2 kgLD
6 300 40 Tige 10 cm, 12 mm Ø LD

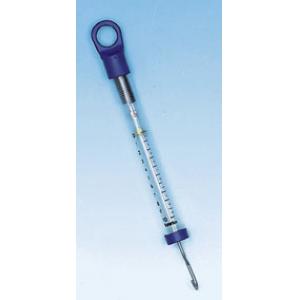

1 314 47 Dynamomè tre, 10 NLD
1 342 101 Cale de frottement, en fonction du maté riauLD
1 342 102 Bloc de friction, en fonction de la surface et du maté riau
