Durant l'expé rience P2.4.2.1, on trace la courbe de la pression de vapeur de l´ eau en dessous du point d´é bullition normal à l´ aide de l'interface CASSY.

L´ eau se trouve dans une ampoule en verre qui a é té scellé e pendant que l´ eau bouillait à pression normale.

La mesure de la pression de vapeur p en fonction de la tempé rature T a lieu lors du refroidissement ou du chauffage consé cutif du systè me.



É quipement comprenant :

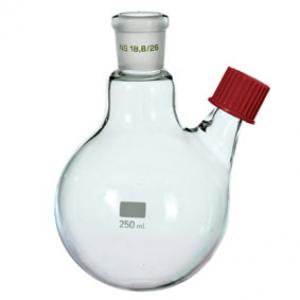

1 664 315 Ballon à fond rond, à 2 cols, 250 ml

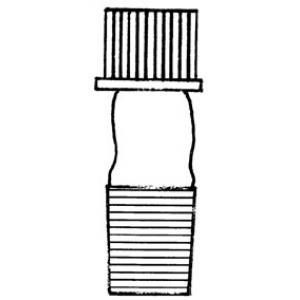

1 665 305 Raccord, rodage mâ le : RN 19/26, GL 18

1 667 186 Tuyau pour vide, 8 mm Ø

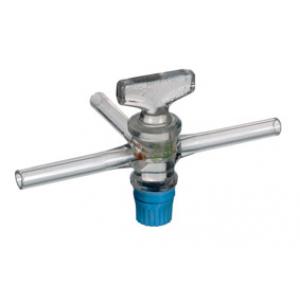

1 665 255 Robinet à 3 voies en T, robinet RN

1 378 031 Embout DN 16 KF

1 378 045 Anneau de centrage DN 16 KF

1 378 050 Anneau de serrage DN 10/16 KF

1 378 701 Graisse Leybold pour vide poussé

1 524 013 Sensor-CASSY 2

1 524 220 CASSY Lab 2

1 524 065 Capteur de pression absolue S, 0...1500 hPa

1 501 11 Câ ble rallonge, à 15 pô les

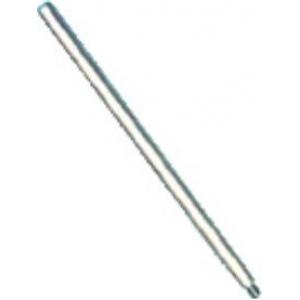

1 688 808 Tige, 10 x 223 mm, avec filetage M6

1 524 045 Adaptateur de tempé rature NiCr-Ni/CTN

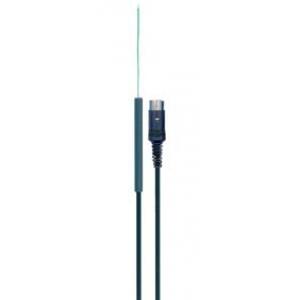

1 666 216 Thermocouple NiCr-Ni à ré ponse rapide

1 300 02 Pied en V, petit

1 300 43 Tige 75 cm, 12 mm Ø

1 666 555 Pince de serrage universelle 0...80 mm

3 301 01 Noix Leybold

1 666 573 Anneau support avec tige 100 mm Ø

1 666 685 Toile calorifuge 160 mm x 160 mm

1 666 711 Bec autonome à butagaz

1 666 712ET3 Cartouche de gaz butane, 190 g, lot de 3 [DANGER H220]

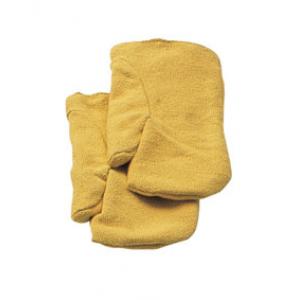

1 667 614 Gants anti-chaleur

1 En complé ment : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
