Ref: P2.6.3.3

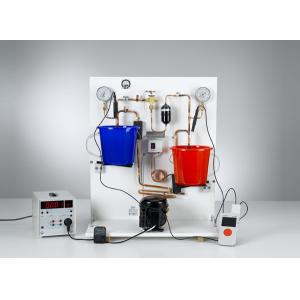

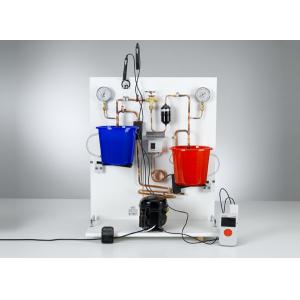

P2.6.3.3 Analyse du cycle de la pompe à chaleur avec le diagramme de Mollier

Dans l'expé rience P2.6.3.3, on suit les transformations d´é nergie dans la pompe à chaleur grâ ce à un diagramme de Mollier, dans lequel la pression p est porté e en fonction de l´ enthalpie spé cifique h de l´ agent ré frigé rant.

Les enthalpies correspondantes h a, h b, h e et h f sont dé terminé es aussi bien d´ aprè s les pressions p 1 et p 2 dans l´é vaporateur et le liqué facteur que d´ aprè s les tempé ratures T a, T b, T e et T f du ré frigé rant.



On mesure en outre les quantité s de chaleur \f2\'c4 Q 2 et \f2\'c4 Q 1 cé dé es ou consommé es par unité de temps.

On en dé duit la quantité \f2\'c4 m d´ agent ré frigé rant transformé e par unité de temps.



É quipement comprenant :

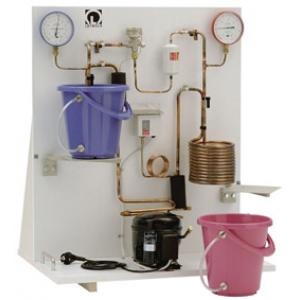

1 389 521 Pompe à chaleur

1 531 831 Joulemè tre-wattmè tre

1 524 005W2 Mobile-CASSY 2 WLAN

1 524 0673 Connecteur adaptateur NiCr-Ni S, type K

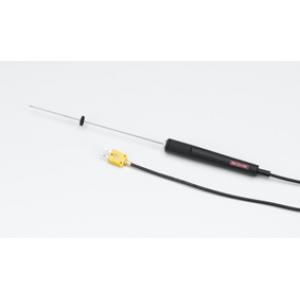

3 529 676 Sonde de tempé rature NiCr-Ni, 1,5 mm, type K

1 313 12 Chronomè tre numé rique manuel
