Ref: P3.2.3.4
P3.2.3.4 Détermination de résistances avec un pont de Wheatstone
Dans l´ expé rience P3.2.3.4, une tension U est appliqué e à un fil de mesure de section constante et de 1 m de long.
Les extré mité s du fils sont relié es à une ré sistance inconnue R x et à une ré sistance variable R placé e derriè re, parfaitement connue.
Un contact de frottement sé pare le fil d´ essai en deux segments de longueur s 1 et s 2.
Ce contact de frottement est relié au n\f2\u339? ud entre R x et R via un ampè remè tre utilisé comme instrument à zé ro.
Si le courant est ajusté sur zé ro, on a
Rx = s1/s2 R
Pour ce type de montage expé rimental, la pré cision maximale est atteinte lorsque le montage est symé trique, c.-à -d. que le contact de frottement doit ê tre mis en position mé diane sur le fil d´ essai, de sorte que les deux segments s 1 et s 2 aient la mê me longueur.
É quipement comprenant :
1 536 02 Pont de Wheatstone
1 536 121 Ré sistance de mesure 10 ohms
1 536 131 Ré sistance de mesure 100 ohms
1 536 141 Ré sistance de mesure 1 kohm
1 536 776 Dé cade de ré sistances 0...1 k\f3\'d9\f4

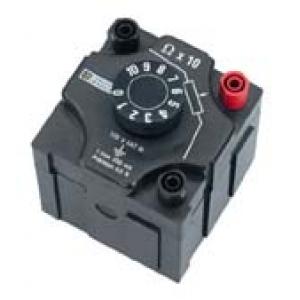

1 536 777 Dé cade de ré sistances 0...100 \f3\'d9\f4

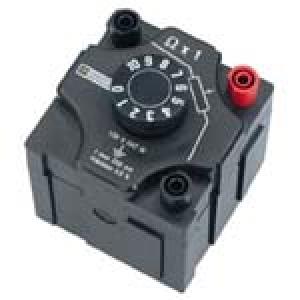

1 536 778 Dé cade de ré sistances 0...10 \f3\'d9\f4

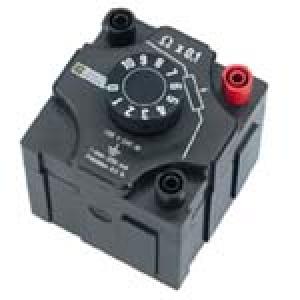

1 536 779 Dé cade de ré sistances 0...1 \f3\'d9\f4
1 521 488 Alimentation é lectrique AC/DC 0...12 V/3 A
1 531 131 Galvanomè tre PT 3204
2 501 26 Câ ble d'expé rimentation 32 A, 50 cm, bleu
3 501 28 Câ ble d'expé rimentation 32 A, 50 cm, noir
1 501 30 Câ ble d'expé rimentation 32 A, 100 cm, rouge
1 501 31 Câ ble d'expé rimentation 32 A, 100 cm, bleu
