Ref: P3.3.4.3

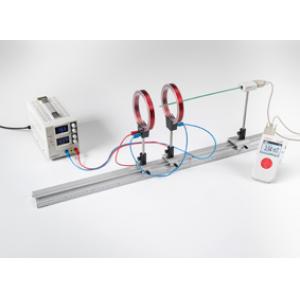

P3.3.4.3 Mesure du champ magnétique sur une paire de bobines dans un dispositif de Helmholtz
Dans l'expé rience P3.3.4.3, on é tudie l´ homogé né ité d´ un champ magné tique dans une paire de bobines de Helmholtz.
Pour ce faire, on enregistre le champ magné tique le long de l´ axe central de la bobine pour plusieurs sé ries de mesure, la distance a entre les bobines variant d´ une sé rie à l´ autre.
Si a correspond au rayon de la bobine, le champ magné tique est largement indé pendant de la position x sur l´ axe de la bobine.
É quipement comprenant :

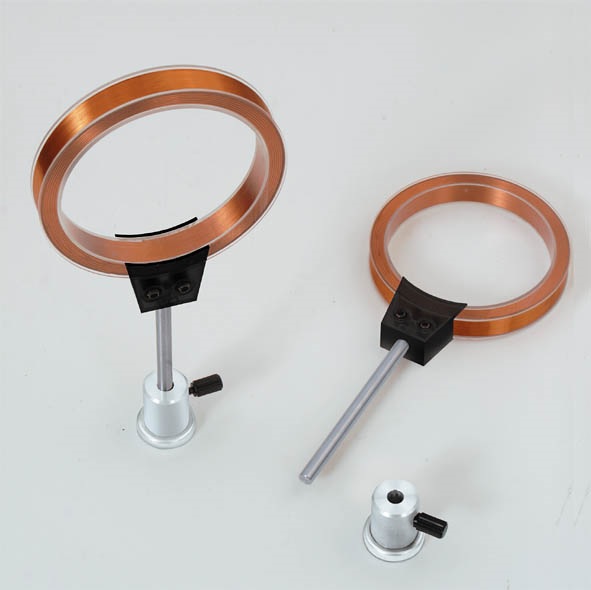

1 555 604 Paire de bobines de Helmholtz
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 0382 Sonde B axiale S, ± 1000 mT
1 501 11 Câ ble rallonge, à 15 pô les
1 521 546 Alimentation CC 0...16 V/0...5 A
1 460 310 Banc d'optique, profil S1, 1 m

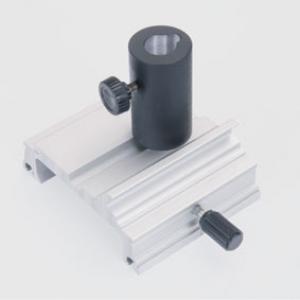

1 460 311 Cavalier avec noix 45/65

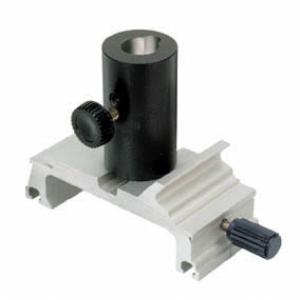

2 460 312 Cavalier avec noix 45/35
1 501 26 Câ ble d'expé rimentation 32 A, 50 cm, bleu
1 501 30 Câ ble d'expé rimentation 32 A, 100 cm, rouge
1 501 31 Câ ble d'expé rimentation 32 A, 100 cm, bleu
Pour ce faire, on enregistre le champ magné tique le long de l´ axe central de la bobine pour plusieurs sé ries de mesure, la distance a entre les bobines variant d´ une sé rie à l´ autre.
Si a correspond au rayon de la bobine, le champ magné tique est largement indé pendant de la position x sur l´ axe de la bobine.
É quipement comprenant :
1 555 604 Paire de bobines de Helmholtz
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 0382 Sonde B axiale S, ± 1000 mT
1 501 11 Câ ble rallonge, à 15 pô les
1 521 546 Alimentation CC 0...16 V/0...5 A
1 460 310 Banc d'optique, profil S1, 1 m
1 460 311 Cavalier avec noix 45/65
2 460 312 Cavalier avec noix 45/35
1 501 26 Câ ble d'expé rimentation 32 A, 50 cm, bleu
1 501 30 Câ ble d'expé rimentation 32 A, 100 cm, rouge
1 501 31 Câ ble d'expé rimentation 32 A, 100 cm, bleu
Sciences > Physique > Expériences pour le supérieur > Electricité > Magnétostatique > Loi de Biot-Savart
Formations > CPGE > Transmission du signal - Electricite
Ref: 524005W2 Mobile-CASSY 2 WiFi Appareil de mesure polyvalent interfaçable avec écran couleurs 3.5" Tension +/-01V...+/-30V, Courant +/-0.03...+/-3A, 2x ports capteurs CASSY, 1 température typ K
Ref: 5240382 Sonde B Axiale S pour la mesure du champ magnétique axial Gammes de mesure : ±10/±30/±100/±300/±1000mT

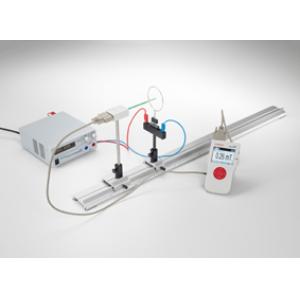

Ref: P3.3.4.1 P3.3.4.1 Mesure du champ magnétique sur un conducteur droit et sur des boucles conductrices
