Ref: P4.1.5.3
P4.1.5.3 Tracé des caractéristiques d'un transistor à effet de champ
Au cours de l'expé rience P4.1.5.3, on mesure puis on trace la caracté ristique d'un transistor à effet de champ, c.-à -d. le courant de drain I D en fonction de la tension U DS entre drain et source pour une tension de grille U G constante.
É quipement comprenant :
3 576 81 Plaque à ré seau prise de sé curité , 20/10
1 578 772 Transistor à effet de champ J112
1 578 51 Diode 1N4007, STE 2/19
1 577 32 Ré sistance 100 Ohms, STE 2/19
1 577 44 Ré sistance 1 kOhm, STE 2/19

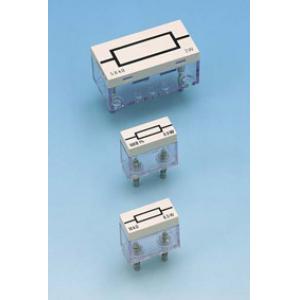

1 577 64 Ré sistance 47 kohms, STE 2/19
1 577 90 Potentiomè tre 220 Ohms, STE 4/50
1 577 92 Potentiomè tre 1 kohm, STE 4/50
2 501 48 Cavalier STE 2/19, jeu de 10
1 521 488 Alimentation é lectrique AC/DC 0...12 V/3 A
1 521 210 Transformateur 6/12 V, 30 W
1 575 302 Oscilloscope 30 MHz, numé rique, PT1265
2 575 24 Câ ble blindé , BNC/4 mm
2 531 120 Multimè tre LDanalog 20
3 500 621 Câ ble de connexion de sé curité 50 cm, rouge
3 500 622 Câ ble de connexion de sé curité 50 cm, bleu
