Ref: P7.1.4.1
P7.1.4.1 Etude des élongations plastiques et élastiques de fils métalliques
Dans les expé riences P7.1.4.1 et P7.1.4.2, on é tudie l´ allongement d´ un fil de fer et d´ un fil de cuivre en y accrochant des masses.
Un index de pré cision où le capteur de rotation S au CASSY mesure le changement de longueur \f2\'c4 s ou allongement.
\f2å = \f2\'c4 s/s
s : longueur du fil
Aprè s chaque nouvelle charge avec un effort de traction
\f2ó = F/A
F : poids des masses marqué es
A : section du fil
on vé rifie si l´ index ou le capteur de rotation revient à la position zé ro en l´ absence de charge, c.-à -d. si l´ effort se situe en dessous de la limite d´é lasticité \f2ó E.
La repré sentation des valeurs mesuré es dans un diagramme effort-dé formation confirme la validité de la loi de Hooke
\f2ó = E \f2å
jusqu´à une certaine limite de proportionnalité \f2ó p.
É quipement comprenant :
1 550 35 Fil ré sistif (cuivre), 0,2 mm Ø , 100 m

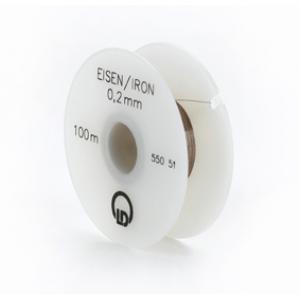

1 550 51 Fil ré sistif (fer), 0,2 mm Ø , 100 m
18 342 63 Masses marqué es de 50 g
1 340 911 Poulie de 50 mm Ø , enfichable

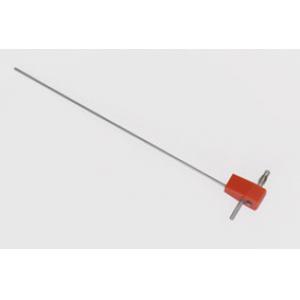

1 381 331 Indicateur pour dilatation liné aire

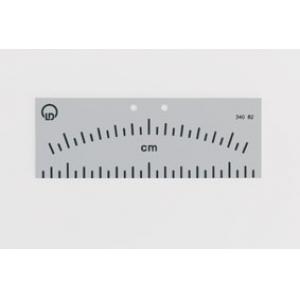

1 340 82É chelle double
2 314 04 Crochet de suspension, enfichable
2 301 07 Pince de table simple
4 301 01 Noix Leybold
3 301 25 Bloc de noix
3 301 26 Tige 25 cm, 10 mm Ø
1 301 27 Tige 50 cm, 10 mm Ø
1 300 44 Tige 100 cm, 12 mm Ø
