A2.4.1.2 Système d‘aide au stationnement
Msftedit 5.41.21.2510;\viewkind4\uc1
d\sa40\sl201\slmult0\qj\lang1036\fs16 L´ aide au stationnement - aussi caracté risé e d´ assistant de marche arriè re ou de pilote de stationnement - est un accessoire judicieux du domaine de l´é lectronique de confort.
Il n´ est pas rare que les carrosseries fermé es ou de forme difficilement saisissable ré duisent considé rablement la visibilité à l´ avant comme à l´ arriè re.
À l´ aide de capteurs à ultrasons, l´ aide au stationnement mesure avec pré cision la distance qui sé pare le vé hicule de tout obstacle quel qu´ il soit, entre autres choses d´ enfants qui jouent et de pié tons qui traversent.
Un signal visuel et acoustique avertit à temps le conducteur et é vite ainsi tout endommagement du vé hicule ou de tout autre bien.
Pour é tudier l´ aide au stationnement, LEYBOLD a mis au point une plaque d´ expé rimentation constitué e
d\sa22 - d´ un calculateur d´ origine
- de quatre capteurs à ultrasons d´ origine ainsi que
- d´ un avertisseur acoustique et
d - visuel.
d\sa40\sl201\slmult0\qj L´ enclenchement simulé de la marche arriè re active le systè me.
Ce dernier é tant actif, les capteurs inté gré s dans les pare-chocs du vé hicule é mettent des signaux ultrasons et reç oivent des é chos renvoyé s par un é ventuel obstacle.
Le calculateur calcule au centimè tre prè s la distance qui sé pare le vé hicule de l´ obstacle repé ré et en informe le conducteur par des barres lumineuses de diffé rentes couleurs ainsi que par des signaux acoustiques à sonorité variable.
d La connexion des cordons de raccordement des capteurs et du cordon de mise à la masse pour le calculateur est effectué e par le biais de cavaliers.
Ceci facilite les mesures de la tension et du courant ainsi que la simulation de ruptures de connexions.
É quipement comprenant :
d\sa40\sl201\slmult0\qj1 739 750 Aide au stationnement
1 738 103 Commutateur d'allumage
1 738 032 Connexion de batterie avec circuit de protection
1 738 295 Centrale é lectrique
1 738 06 Prise 12 V du tableau de bord
Instruments de mesure

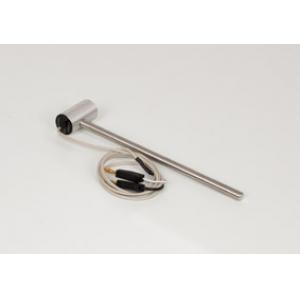

2 416 003 Ré cepteur d'ultrasons
1 524 013SKFZ ** Sensor-CASSY 2 Starter, automobile
1 737 9803 ** Adaptateur de diagnostic automobile CAN+USB
Accessoires
1 738 02 ** Alimentation automobile 13,8 V/36 A
1 300 02 ** Pied en V, petit
1 726 10 ** Cadre profilé T150, deux é tages
2 500 59 ** Cavalier proté gé , noirs, jeu de 10
1 500 592 ** Cavalier proté gé avec prise, noirs, jeu de 10
2 500 644 ** Câ ble de connexion de sé curité , 100 cm, noir
2 500 647 ** Câ ble d'expé rimentation de sé curité 100 cm, marron
1 577 44 ** Ré sistance 1 kOhm, STE 2/19
1 775 041EN LIT-print: Systè me d'aide au stationnement, anglais
Option(s) ou complé ment d'é quipement (s) optionnel(s)
1 500 593 * Cavaliers de simulation d'erreurs, noirs, jeu de 10
1 738 10 Commutateur d'allumage-dé marrage
dLes articles marqué s d'un ** sont obligatoires.
Les articles marqué s d'un * ne sont pas indispensables, mais nous les recommandons pour ré aliser l'expé rience.
