Ref: E2.1.5.1
E2.1.5.1 Banc machine CC à rotor interchangeable 0.3 kW
Les essais sont ré alisé s avec des machines industrielles dé montables.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Enregistrement des courbes caracté ristiques des machines
- Structure de diffé rentes machines é lectriques
Les machines DC à rotor interchangeable se composent d'un rotor et de deux stators diffé rents.
Ce n'est qu'en assemblant le stator et le rotor que l'on obtient une machine é lectrique de classe 300 W prê te à fonctionner.
Le stator contient un enroulement en dé rivation ou un enroulement en sé rie, le flasque A et la boî te à bornes.
Le boî tier du stator est monté sur un socle et peut ê tre directement relié au systè me de test des machines 0,3.
La liaison sû re entre le stator et le rotor est assuré e par des boulons de traction à poigné e en é toile qui permettent un changement rapide du rotor.
Aucun outil n'est né cessaire.
Les rotors sont é quipé s d'un flasque B, d'une roue de ventilateur, d'un capot et d'un collecteur, de brosses, etc.
En combinaison avec le systè me de contrô le des machines, les courbes caracté ristiques des machines peuvent ê tre ramené es aux proprié té s du stator concerné .
En fonction du stator utilisé , la machine modè le pré sente alors les caracté ristiques typiques des machines à shunt et des machines à shunt en ligne.
Points forts
- Comparaison des rendements et des courbes caracté ristiques des machines pour diffé rents stands.
- Montage simple pour des temps de pré paration courts et des essais de laboratoire efficaces en termes de temps
Toutes les fonctions du test machine CASSY 0,3 sont rapidement utilisables directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test machine CASSY 0,3 peut ê tre entiè rement contrô lé en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.
Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 7731900 ou 7731901 Test de machines CASSY 0,3.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (220 V courant continu) que - si le banc d'essai est mobile - pour les dé monstrations d'enseignants dans la salle de classe ou l'amphithéâ tre.
La ré alisation des expé riences s'effectue conformé ment au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'obtenir les aperç us né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des expé riences é largies avec des machines à courant continu :
- E2.5.2.1 Fonctionnement à quatre quadrants d'une machine à courant continu avec redresseurs commandé s
- E2.5.2.2 Fonctionnement à quatre quadrants d'une machine à courant continu avec un circuit en pont IGBT-H
- E2.6.2.1 Servo DC avec machine à courant continu industrielle
Thè mes
- Enregistrement de la courbe caracté ristique couple-vitesse
- Dé termination des valeurs nominales de fonctionnement des machines é lectriques comme moteur ou comme gé né rateur
- Comparaison des rendements de diffé rentes machines en tant que moteur ou gé né rateur
- Courbe caracté ristique de charge en mode gé né rateur
- Courbe caracté ristique de marche à vide en mode gé né rateur
É quipement comprenant :

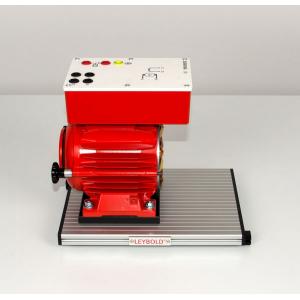

1 774 7726 Stator shunt à courant continu

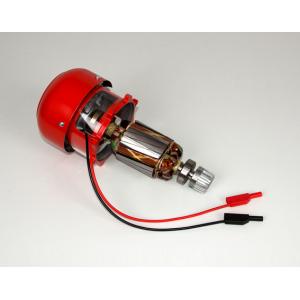

1 774 7728 Rotor à courant continu
1 773 1901 Test de machines CASSY 0,3
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 1991 Dynamomè tre é lectrique 0,3
1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent
1 773 110 Banc de base de machine 90 cm
1 773 115 Banc de base de machine 120 cm
1 315 39 Masse marqué e, 1 kg
1 731 06 Accouplement 0.3
1 775 190EN LIT-print: Machines à courant continu 0,3, anglais
1 773 360 Charge ohmique ré glable 0,3

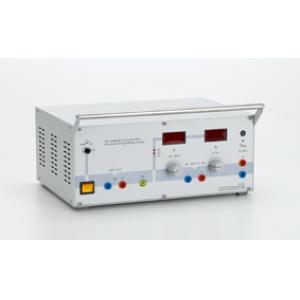

1 725 852DG Alimentation CC pour moteur 300 W
1 726 09 Cadre profilé T130, deux é tages
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5

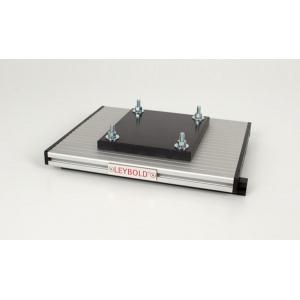

1 774 7730 Kit de montage base de rotors interchangeables 0,3
