E2.4.2.1 Etude du redressement et des gradateurs sur charge (R, L, RL) et machine CC 0.3 kW

Monophasé, triphasé, pont mixte, 6 Diodes, 8 Thyristors, 1 Triac

Les expé riences sont ré alisé es avec des plaques d'expé rimentation dans le cadre d'expé rimentation.

Les redresseurs non commandé s/commandé s avec support de masque repré sentent le sché ma fonctionnel et le sché ma de flux de signaux et permettent un montage clair des circuits expé rimentaux.

Le raccordement central des câ bles d'allumage, surveillé par un µ -processeur, permet un changement rapide du circuit du convertisseur.



Objectifs d'apprentissage

- Mesure des grandeurs caracté ristiques telles que les valeurs moyennes et efficaces, le facteur de forme et l'ondulation.

- Commande par angle de phase ou par trains d'ondes

- Technique de protection, commutation, caracté ristiques de commande



L'é lectronique de puissance s'est dé veloppé e à partir de la technique des convertisseurs de puissance pour devenir un domaine important et complet de l'é lectrotechnique.

Les tâ ches de l'é lectronique de puissance sont la commutation, la commande et la transformation de l'é nergie é lectrique à l'aide de semi-conducteurs de puissance avec le meilleur rendement possible.

L'une des principales applications de l'é lectronique de puissance est la technique d'entraî nement.

L'é lectronique de puissance moderne permet de ré aliser des entraî nements à vitesse variable dans 4 quadrants en courant continu et triphasé .

C'est ainsi qu'aujourd'hui, l'industrie, l'artisanat et les mé nages ne peuvent plus se passer des ré gulateurs de vitesse à thyristors, des dé marrages progressifs, des convertisseurs de fré quence, des servocommandes, etc.



Les points forts :

- Les circuits de redresseurs non commandé s / commandé s sont ré pertorié s comme systè me de plaques d'entraî nement.

- Pour l'unité principale 735012 Convertisseurs de puissance guidé s par le ré seau, les diffé rents circuits de redresseurs non commandé s / et commandé s sont sé lectionné s via des masques.

- Câ blage minimisé , car les circuits ne doivent ê tre complé té s que par les connexions de mesure et quelques fiches de pontage.

- L 'appareil de commande permet de ré gler l'angle d'allumage via un codeur incré mental ou une entré e analogique.

- La mesure simple à quatre canaux sans potentiel permet de mesurer tous les paramè tres du circuit et d'afficher l'é volution dans le temps.



Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et rapidement consulté s ulté rieurement ou simplement té lé chargé s.



De plus, l'analyseur de puissance CASSY Plus est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.



Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 727110 ou 727111 Power Analyser CASSY Plus.



L'é quipement convient aussi bien aux expé riences des é lè ves en laboratoire avec une basse tension de 90/156 V triphasé qu'aux dé monstrations des enseignants en classe si le banc d'essai est mobile.

La ré alisation des expé riences se fait selon le manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.

Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.

Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.



Dans les é quipements suivants, il existe encore des expé riences é tendues avec des redresseurs non commandé s et commandé s :

- E2.4.2.2 Simulateur d'erreurs à coupure de phase

- E2.5.2.1 Fonctionnement à quatre quadrants d'une machine à courant continu avec redresseurs commandé s

- E2.5.3.1 Entraî nement par convertisseur avec machines asynchrones



Thè mes

- Convertisseur mono-impulsion et convertisseur alternatif sur diffé rentes charges (R, L, RL)

- Charge ohmique inductive avec diode de roue libre

- Charge ohmique inductive avec tension inverse

- Charge ré sistive-capacitive

- Variateur de courant alternatif triac

- Variateur triphasé entiè rement commandé

- Variateur triphasé semi-commandé

- Convertisseur triphasé avec deux paires d'alternances

- Circuits redresseurs commandé s à point milieu

- Circuit à point milieu à deux impulsions

- Circuit central commandé à six impulsions,M6

- Circuit M6 avec charge ré sistive

- Circuit M6 avec charge ré sistive-inductive

- Redresseurs commandé s Circuits en pont avec diffé rentes charges

- Circuit en pont à deux impulsions

- Circuit en pont à six impulsions

- Circuit en pont à deux impulsions entiè rement commandé B2C



É quipement comprenant :

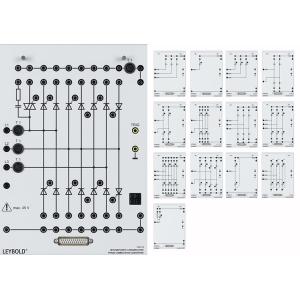

1 735 012 Convertisseurs statiques à commutation par le ré seau

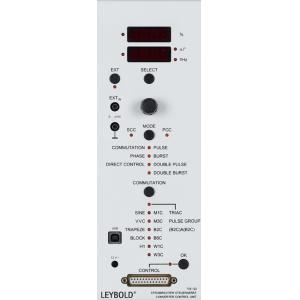

1 735 122 Unité de commande T12.1

1 735 190 Filtre antiparasitage, dé coup. de phasé 3X4,5A

1 735 09 Charge é lectronique de puissance

1
