Ref: EWTAMDTS22
DTS22 Système à 2 réservoirs pour régulation de niveau, actuateurs, module pertubations électriques
capteurs et documentation en anglais, Partie opérative seule, nécessite une carte et logiciel
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 L'expérience de laboratoire "Système à 2 réservoirs DTS22 "inclus la réalisation technique d'un système multivariable non linéaire (deux entrées deux Variables de sortie) avec deux actionneurs et un contrôleur numérique (Régulation non linéaire et découplage).
Le système non linéaire se compose de deux cylindres réservoir en plexiglas T1 et T2, de section transversale A, reliés en série.
La sortie du réservoir T2 (eau distillée) se vide dans réservoir collecteur à partir duquelle les deux Pompes 1 et 2 alimentation les réservoirs T1 et T2.
Les réservoir T1 et T2 sont équipés de 2 capteurs de pression pour mesurer la hauteur d'eau.
Un régulateur numérique contrôle les débits volumiques Q1 et Q2 des deux pompes de telle manière que les niveaux de liquide dans les réservoirs T1 et T2 (indépendamment l'un de l'autre) sont spécifiables.
Une vanne manuelle permet de régler le débit entre les 2 réservoirs, 2 autres vannes manuelles permettent de créer une fuite dans T1 et T2.
Caractéristiques techniques:
2x Pompes:
- Tension: +12 V
- Consommation de courant: 1,4 A
- Débit: 7 l / min
- Pression: 1,4 bar
2x Capteurs:
- Plage de mesure: 0 ... 100 mbar
- Signal de sortie: 0 ... 20 mA

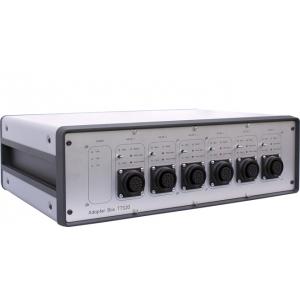

1x Boîtier 19 " avec alimentation et mesure avec amplificateur:
- 1x Module perturbation électrique: les deux signaux de capteur peuvent séparément via interrupteur ou via potentiomètre être mis à l'échelle. Les signaux de commande des pompes chacun peut être mis à l'échelle à l'aide d'un potentiomètre.
- Alimentation 230 V
- Entrées commande des pompes: 0 ... +10 V
- Sorties alimentation des pompes : +12 V (MLI)
- Entrées mesures : 2x capteur pression 0 ... 20 mA, 2x signaux de commande pour les pompes -10 ... +10 V
- Sorties mesures: Niveau +/- 10 V, +9 V => 0 cm, -8,61 V => 60 cm, commande les pompes 0 ... + 10 V
d\fs16\lang1036 L'expérience de laboratoire "Système à 2 réservoirs DTS22 "inclus la réalisation technique d'un système multivariable non linéaire (deux entrées deux Variables de sortie) avec deux actionneurs et un contrôleur numérique (Régulation non linéaire et découplage).
Le système non linéaire se compose de deux cylindres réservoir en plexiglas T1 et T2, de section transversale A, reliés en série.
La sortie du réservoir T2 (eau distillée) se vide dans réservoir collecteur à partir duquelle les deux Pompes 1 et 2 alimentation les réservoirs T1 et T2.
Les réservoir T1 et T2 sont équipés de 2 capteurs de pression pour mesurer la hauteur d'eau.
Un régulateur numérique contrôle les débits volumiques Q1 et Q2 des deux pompes de telle manière que les niveaux de liquide dans les réservoirs T1 et T2 (indépendamment l'un de l'autre) sont spécifiables.
Une vanne manuelle permet de régler le débit entre les 2 réservoirs, 2 autres vannes manuelles permettent de créer une fuite dans T1 et T2.
Caractéristiques techniques:
2x Pompes:
- Tension: +12 V
- Consommation de courant: 1,4 A
- Débit: 7 l / min
- Pression: 1,4 bar
2x Capteurs:
- Plage de mesure: 0 ... 100 mbar
- Signal de sortie: 0 ... 20 mA
1x Boîtier 19 " avec alimentation et mesure avec amplificateur:
- 1x Module perturbation électrique: les deux signaux de capteur peuvent séparément via interrupteur ou via potentiomètre être mis à l'échelle. Les signaux de commande des pompes chacun peut être mis à l'échelle à l'aide d'un potentiomètre.
- Alimentation 230 V
- Entrées commande des pompes: 0 ... +10 V
- Sorties alimentation des pompes : +12 V (MLI)
- Entrées mesures : 2x capteur pression 0 ... 20 mA, 2x signaux de commande pour les pompes -10 ... +10 V
- Sorties mesures: Niveau +/- 10 V, +9 V => 0 cm, -8,61 V => 60 cm, commande les pompes 0 ... + 10 V
Poids: 40 Kg
