TTS20 Système à 3 réservoirs avec modules de perturbations électriques pour régulation de niveau
Partie opérative seule, nécessite une carte de commande et un logiciel
Riched20 10.0.19041\viewkind4\uc1

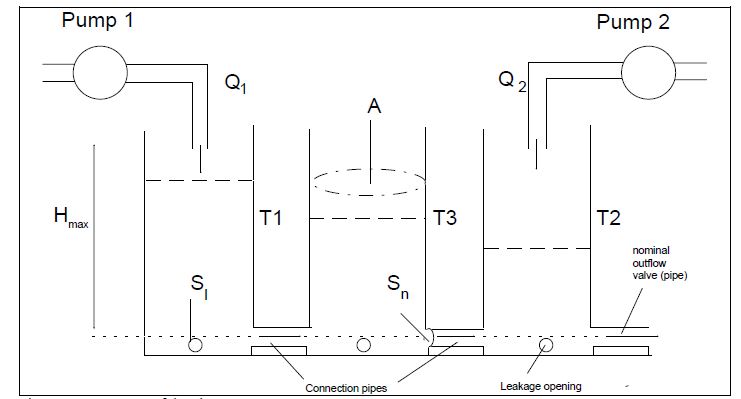

d\fs16\lang1036 Le système à trois réservoirs se compose de trois cylindres en plexiglas interconnectés en série par des vannes à commande manuelle.
Les pompes 1 et 2 aspirent l'eau distillée du réservoir de rétention et alimentent le réservoir droit et gauche.
Les niveaux d'eau dans les trois les réservoirs sont mesurés par 3 capteurs de pressions.
Le bac de rétention et les trois cylindres réservoirs sont en plexiglas.
Caractéristiques techniques:
- 3x réservoirs cylindriques
- 1x réservoir clos de récupération
- 2x pompes de remplissage 12 V - 1.4 A, 7l/min, 1.4 bar
- 3x capteurs de pression capacitifs, 0 ... 100 mbar, sortie 0 ... 20 mA (2 câbles)
- 3x vannes de vidange
- 2x vannes de liaison,
- 1x vanne d'écoulement, toutes manuelles

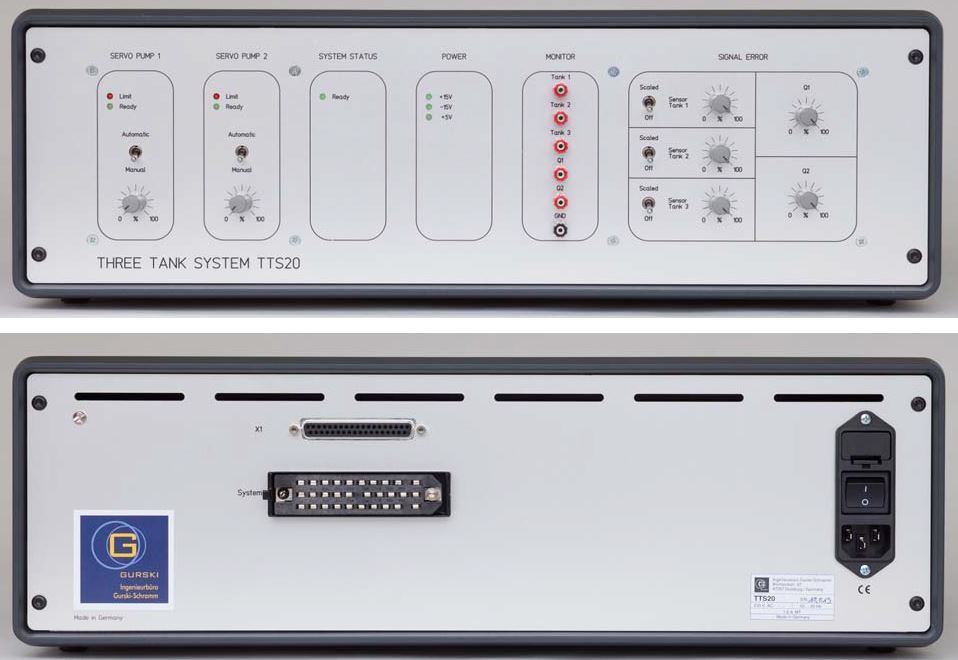

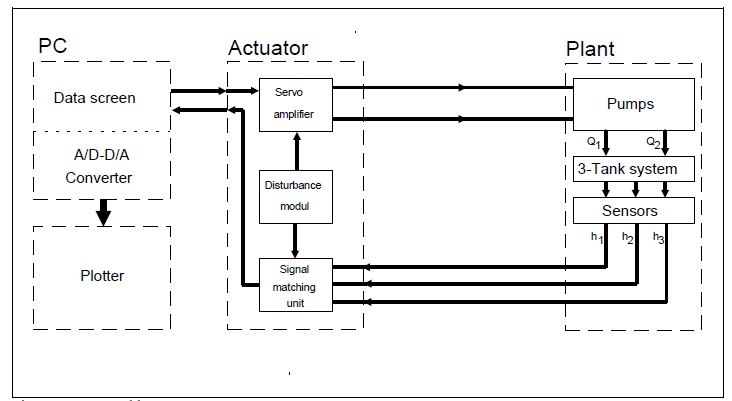

- 1x rack 19" avec alimentations, Module de perturbations électriques, entrées et sorties pour la commande, raccordements:

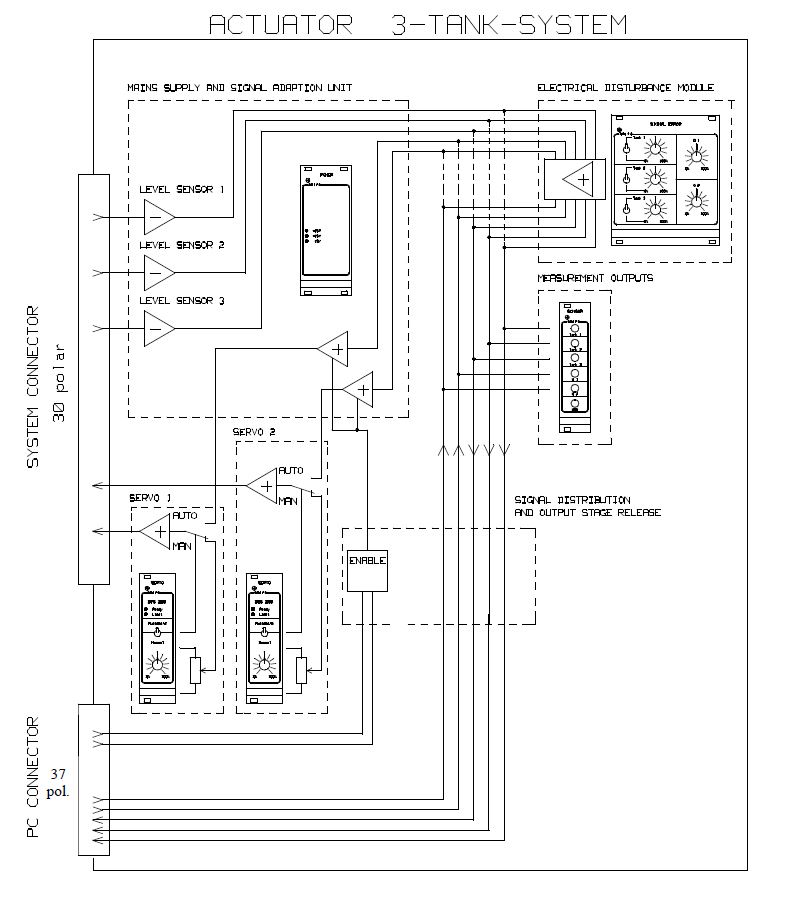

Avec unité de perturbation électrique
Les 3 signaux des capteurs peuvent être perturbés par des interrupteurs ou mis à l'échelle par des potentiomètres.
Les signaux de commande des pompes peuvent être mis à l'échelle via des potentiomètres.
Alimentation: 230 V, 50/60 Hz
Entrées amplificateur:
- Signaux de commande de la pompe: 0 ... + 10 V
Sorties amplificateur:
- Tensions pour les pompes: +12 V (PWM)
Entrées de l'unité d'adaptation de signal:
- 3 signaux de capteur, plage: 0 ... 20 mA
- 2 signaux de commande pour les pompes dans la plage: -10 ... + 10 V
Sorties de l'unité d'adaptation de signal:
- Niveaux de liquide des cylindres: +/- 10 V +9 V => 0 cm, -8,61 V => 60 cm
- 2 signaux de commande pour les pompes dans la plage: 0 ... + 10 V
Note: régulateur non inclus.
Dimensions:
1270*360mm haut 880mm ; poids 54kg.
Equipement disponible en option:

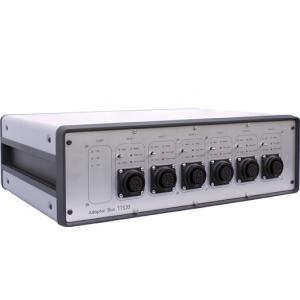

Opt TTS20.09 Boîtier adaptateur 19 avec 6 modules convertisseurs de commande électrovannes

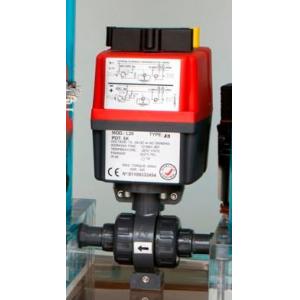

Opt TTS20-07a Électrovanne de liaison entre les réservoirs avec recopie potentiométrique de position

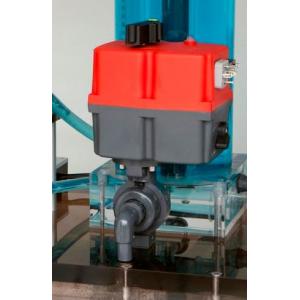

Opt TTS20-07b Électrovanne de contrôle d'écoulement avec recopie potentiométrique de position
TTS20-02 Carte PCIe d'entrée sortie pour PC (A/N et N/A) avec programme sous windows (7-10)
d\fs16\lang1036 Le système à trois réservoirs se compose de trois cylindres en plexiglas interconnectés en série par des vannes à commande manuelle.
Les pompes 1 et 2 aspirent l'eau distillée du réservoir de rétention et alimentent le réservoir droit et gauche.
Les niveaux d'eau dans les trois les réservoirs sont mesurés par 3 capteurs de pressions.
Le bac de rétention et les trois cylindres réservoirs sont en plexiglas.
Caractéristiques techniques:
- 3x réservoirs cylindriques
- 1x réservoir clos de récupération
- 2x pompes de remplissage 12 V - 1.4 A, 7l/min, 1.4 bar
- 3x capteurs de pression capacitifs, 0 ... 100 mbar, sortie 0 ... 20 mA (2 câbles)
- 3x vannes de vidange
- 2x vannes de liaison,
- 1x vanne d'écoulement, toutes manuelles
- 1x rack 19" avec alimentations, Module de perturbations électriques, entrées et sorties pour la commande, raccordements:
Avec unité de perturbation électrique
Les 3 signaux des capteurs peuvent être perturbés par des interrupteurs ou mis à l'échelle par des potentiomètres.
Les signaux de commande des pompes peuvent être mis à l'échelle via des potentiomètres.
Alimentation: 230 V, 50/60 Hz
Entrées amplificateur:
- Signaux de commande de la pompe: 0 ... + 10 V
Sorties amplificateur:
- Tensions pour les pompes: +12 V (PWM)
Entrées de l'unité d'adaptation de signal:
- 3 signaux de capteur, plage: 0 ... 20 mA
- 2 signaux de commande pour les pompes dans la plage: -10 ... + 10 V
Sorties de l'unité d'adaptation de signal:
- Niveaux de liquide des cylindres: +/- 10 V +9 V => 0 cm, -8,61 V => 60 cm
- 2 signaux de commande pour les pompes dans la plage: 0 ... + 10 V
Note: régulateur non inclus.
Dimensions:
1270*360mm haut 880mm ; poids 54kg.
Equipement disponible en option:
Opt TTS20.09 Boîtier adaptateur 19 avec 6 modules convertisseurs de commande électrovannes
Opt TTS20-07a Électrovanne de liaison entre les réservoirs avec recopie potentiométrique de position
Opt TTS20-07b Électrovanne de contrôle d'écoulement avec recopie potentiométrique de position
TTS20-02 Carte PCIe d'entrée sortie pour PC (A/N et N/A) avec programme sous windows (7-10)
Poids: 54 Kg
