Ref: EWTGUCT100.13

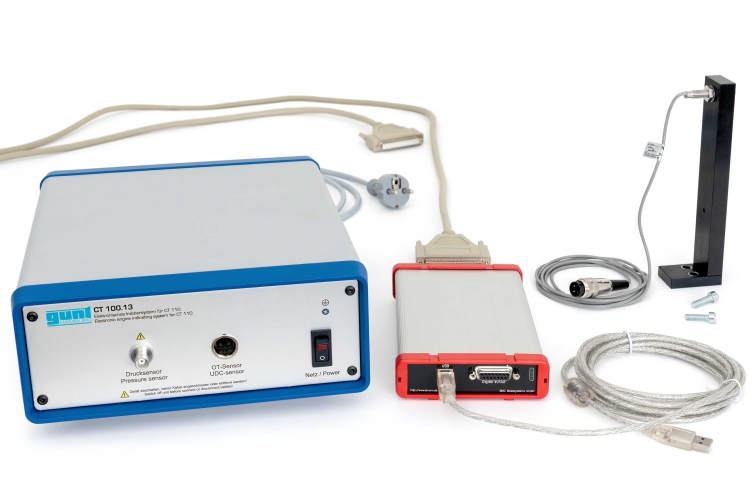

CT 100.13 Système d'indication électronique pour CT 110 (Réf. 063.10013)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le système est utilisé avec le capteur de pression de bougie CT 100.14 ou le capteur de pression CT 100.15 ou CT 100.16.
Conçu pour les moteurs CT 100.20, CT 100.22 et CT 100.23, il permet de mesurer la pression à l´ intérieur du cylindre d´ un moteur à combustion interne.
Les données sont transmises pour traitement à un PC. Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.
Le système est constitué d´ un transmetteur inductif de point mort haut, d´ un amplificateur pour le capteur de pression et pour le transmetteur de point mort haut et d'un logiciel.
d\fs16\lang1036 Le système est utilisé avec le capteur de pression de bougie CT 100.14 ou le capteur de pression CT 100.15 ou CT 100.16.
Conçu pour les moteurs CT 100.20, CT 100.22 et CT 100.23, il permet de mesurer la pression à l´ intérieur du cylindre d´ un moteur à combustion interne.
Les données sont transmises pour traitement à un PC. Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.
Le système est constitué d´ un transmetteur inductif de point mort haut, d´ un amplificateur pour le capteur de pression et pour le transmetteur de point mort haut et d'un logiciel.
Contenu didactique / Essais
- faire connaissance avec un système électronique d´ indication de pression de cylindre et utiliser celui-ci
- diagramme p, t (saisie d´é cran en haut à gauche)
- diagramme p, V (saisie d´é cran en bas)
- profil de pression lors du changement de gaz (saisie d´é cran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système d´ indication de la pression dans le cylindre, adapté aux moteurs de test CT 100.20, CT 100.22 et CT 100.23
Les caractéristiques techniques
Amplificateur de mesure
- coefficient d´ amplification 10mbar/mV
Distance de déclenchement du transmetteur PMH
- 1mm
- faire connaissance avec un système électronique d´ indication de pression de cylindre et utiliser celui-ci
- diagramme p, t (saisie d´é cran en haut à gauche)
- diagramme p, V (saisie d´é cran en bas)
- profil de pression lors du changement de gaz (saisie d´é cran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système d´ indication de la pression dans le cylindre, adapté aux moteurs de test CT 100.20, CT 100.22 et CT 100.23
Les caractéristiques techniques
Amplificateur de mesure
- coefficient d´ amplification 10mbar/mV
Distance de déclenchement du transmetteur PMH
- 1mm
Informations logistiques
Dimensions et poids
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 amplificateur de mesure
1 détecteur de proximité inductif
1 jeu d´ accessoires
1 logiciel GUNT + câble USB
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 amplificateur de mesure
1 détecteur de proximité inductif
1 jeu d´ accessoires
1 logiciel GUNT + câble USB
Poids: 4 Kg Delai de livraison estimé : 16 semaines
