Ref: EWTGUCT300.01
CT 300.01 Calorimètre de gaz d'échappement pour CT 300 (Réf. 063.30001)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La détermination des pertes thermiques des gaz d´échappement est nécessaire pour effectuer le bilan énergétique des moteurs à combustion interne.
La mesure calorimétrique est une méthode éprouvée dans ce domaine.
Il se produit un échange de chaleur pour ainsi dire complet et sans pertes entre les gaz d´échappement et un fluide de refroidissement.

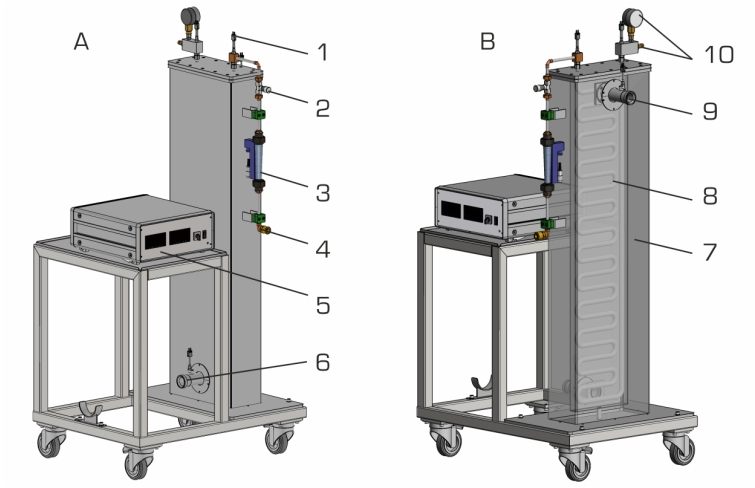

Le calorimètre pour gaz d´échappement est constitué d´ un réservoir isolé en acier spécial traversé de bas en haut par les gaz d´échappement.
Lors de ce passage, les gaz d´é chappement transmettent leur chaleur presque complètement à un tube à ailettes que traverse l´ eau de refroidissement.
Le tube est posé en boucle afin d´ atteindre une surface de transmission de chaleur maximale.

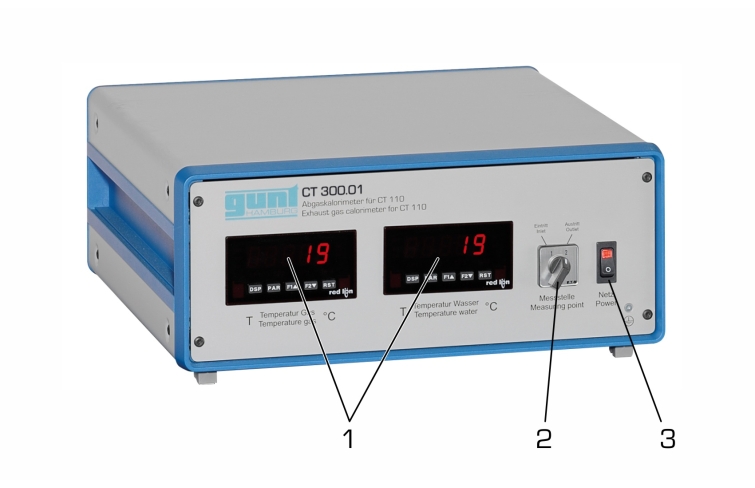

Les températures importantes (entrée et sortie de l´ eau, gaz d´échappement) et le débit de l´ eau sont saisis électroniquement et affichés sous forme numérique sur un amplificateur.
Cet amplificateur est relié au banc d´ essai CT 300 par un câble de transmission des données.

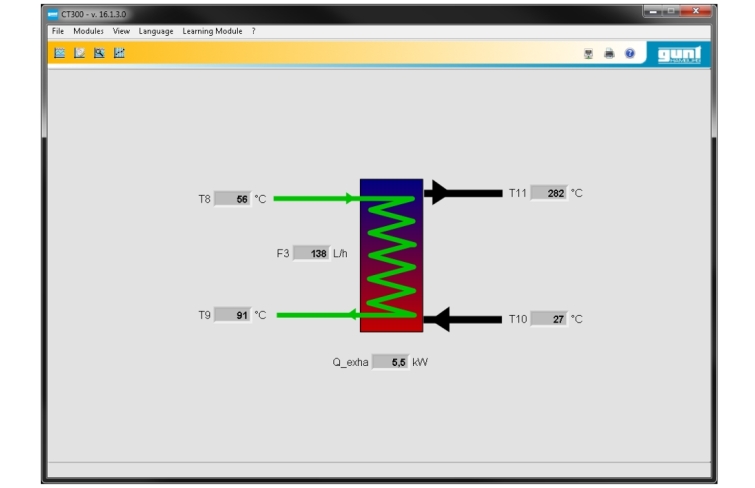

Les données de mesure sont ainsi mémorisées et traitées à l´ aide du logiciel d´ acquisition de données du CT 300.
La liaison entre le CT 300.01 et un moteur de test (CT 300.03 à CT 300.05) est réalisée à l´ aide d´ un tuyau pour gaz d´échappement résistant à la chaleur.
d\fs16\lang1036 La détermination des pertes thermiques des gaz d´échappement est nécessaire pour effectuer le bilan énergétique des moteurs à combustion interne.
La mesure calorimétrique est une méthode éprouvée dans ce domaine.
Il se produit un échange de chaleur pour ainsi dire complet et sans pertes entre les gaz d´échappement et un fluide de refroidissement.
Le calorimètre pour gaz d´échappement est constitué d´ un réservoir isolé en acier spécial traversé de bas en haut par les gaz d´échappement.
Lors de ce passage, les gaz d´é chappement transmettent leur chaleur presque complètement à un tube à ailettes que traverse l´ eau de refroidissement.
Le tube est posé en boucle afin d´ atteindre une surface de transmission de chaleur maximale.
Les températures importantes (entrée et sortie de l´ eau, gaz d´échappement) et le débit de l´ eau sont saisis électroniquement et affichés sous forme numérique sur un amplificateur.
Cet amplificateur est relié au banc d´ essai CT 300 par un câble de transmission des données.
Les données de mesure sont ainsi mémorisées et traitées à l´ aide du logiciel d´ acquisition de données du CT 300.
La liaison entre le CT 300.01 et un moteur de test (CT 300.03 à CT 300.05) est réalisée à l´ aide d´ un tuyau pour gaz d´échappement résistant à la chaleur.
Contenu didactique / Essais
- détermination de la puissance calorifique distribuée par les gaz d´échappement
- détermination de la capacité thermique spécifique des gaz d´échappement
Les grandes lignes
- échangeur de chaleur à contre-courant pour l´ analyse calorimétrique des gaz d´échappement de moteurs à combustion interne
- logiciel GUNT pour l´ acquisition de données pour l´ essai calorimétrique
Les caracté ristiques techniques
Calorimètre
isolé, en acier inoxydable
Échangeur de chaleur à tube à ailettes
surface de transmission de chaleur côté gaz d´échappement: 1,169m2
surface de transmission de chaleur côté eau: 0,164m2
Plages de mesure
température:
2x 0...600ºC (gaz d´échappement)
2x 0...200ºC (eau de refroidissement)
230V, 50Hz, 1 phase
- détermination de la puissance calorifique distribuée par les gaz d´échappement
- détermination de la capacité thermique spécifique des gaz d´échappement
Les grandes lignes
- échangeur de chaleur à contre-courant pour l´ analyse calorimétrique des gaz d´échappement de moteurs à combustion interne
- logiciel GUNT pour l´ acquisition de données pour l´ essai calorimétrique
Les caracté ristiques techniques
Calorimètre
isolé, en acier inoxydable
Échangeur de chaleur à tube à ailettes
surface de transmission de chaleur côté gaz d´échappement: 1,169m2
surface de transmission de chaleur côté eau: 0,164m2
Plages de mesure
température:
2x 0...600ºC (gaz d´échappement)
2x 0...200ºC (eau de refroidissement)
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 800x1000x1620mm (calorimètre)
Lxlxh: 370x300x150mm (amplificateur de mesure)
Poids: env. 105kg
Né cessaire au fonctionnement
- raccord d´ eau froide 200L/h drain
Lxlxh: 800x1000x1620mm (calorimètre)
Lxlxh: 370x300x150mm (amplificateur de mesure)
Poids: env. 105kg
Né cessaire au fonctionnement
- raccord d´ eau froide 200L/h drain
Poids: 105 Kg Delai de livraison estimé : 24 semaines
