ET 252 Mesures avec des cellules solaires photovoltaïques avec contrôle en température (061.25200)

Avec interface PC USB et logiciel inclus

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Les cellules solaires photovoltaïques sont soumises avant tout aux effets de l'éclairement, de la température et de la charge électrique.

Le ET 252 permet d'effectuer des essais précis pour comprendre le fonctionnement élémentaire des cellules et des modules, ainsi que leurs réactions aux diverses influences.

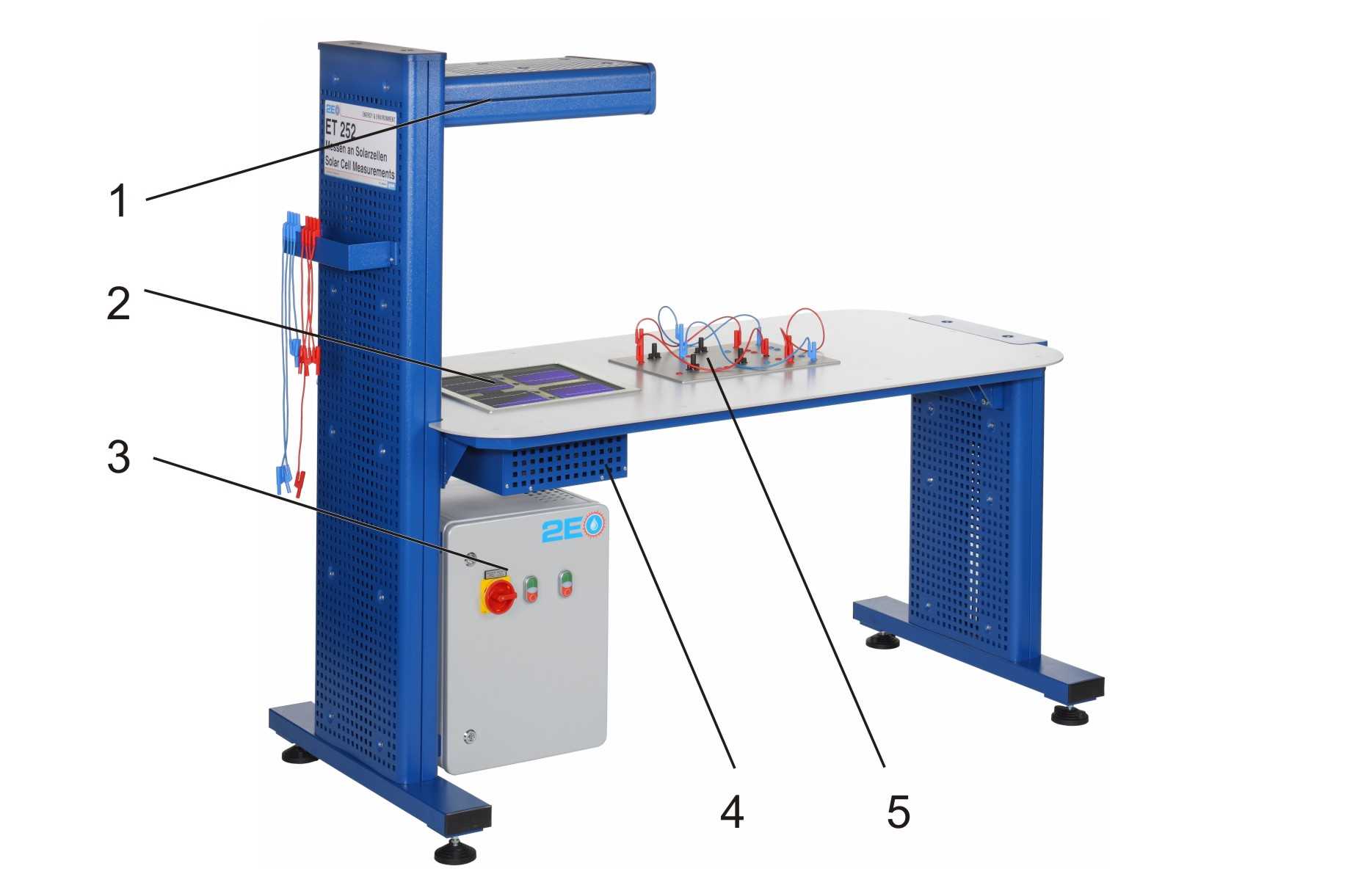

Quatre cellules solaires sont éclairées par un panneau de lampes d'intensité variable.

Un module Peltier permet de définir une température consigne exacte, auparavant définie.

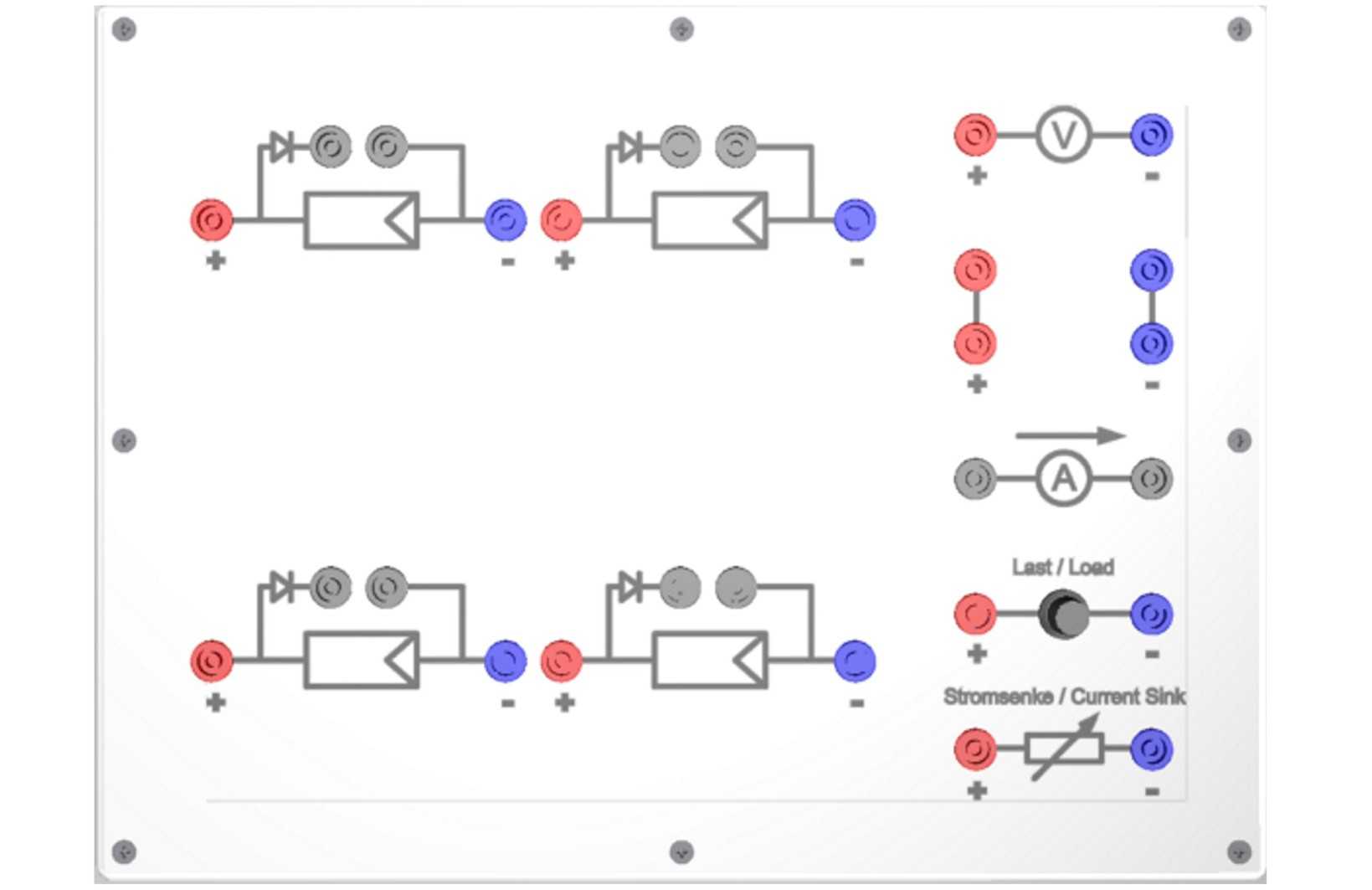

À l'aide d'un jeu de câbles fourni avec l'appareil, les cellules sont raccordées de différentes manières sur une platine.

Les différentes cellules sont par ex. pontées avec des diodes de dérivation pour étudier les pertes de puissance sous l'effet des ombres.

L'enregistrement manuel des courbes I-U est réalisé à l'aide d'un rhéostat circulaire intégré dans la platine.

L'intensité et la tension électriques sont saisies par le dispositif de mesure également implanté dans le système.

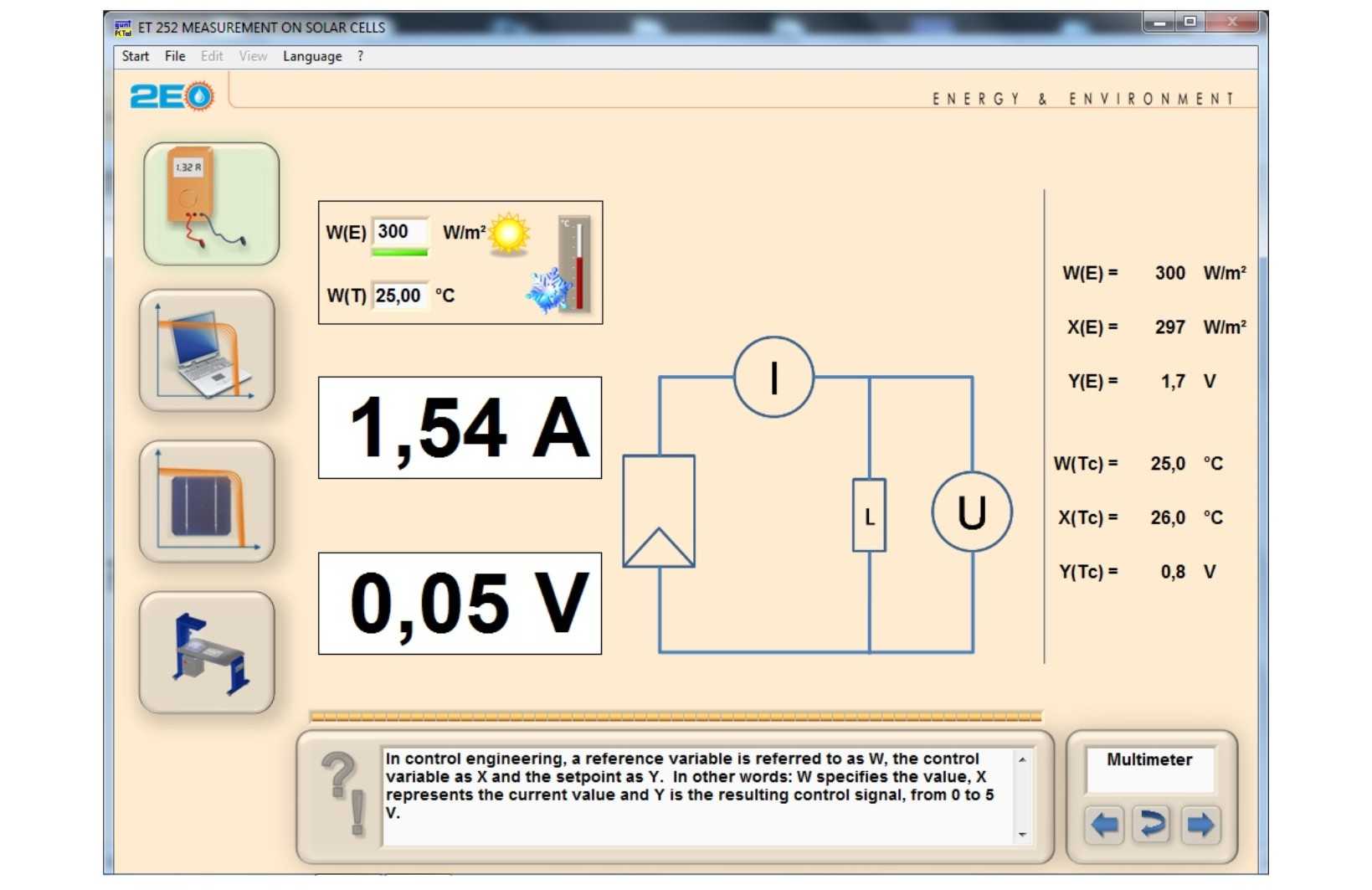

Les courbes caractéristiques sont mesurées automatiquement par le logiciel en définissant les variations des charges électriques.

L'éclairement, l'intensité, la tension et la température sont enregistrés par les dispositifs mesure correspondants, puis affichés et sauvegardés dans le logiciel.

Le logiciel dispose par ailleurs de nombreuses fonctions tutorielles.

L'assimilation des différentes unités didactiques peut être contrôlée par une sélection automatique de différentes questions et problèmes à résoudre.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- réactions physiques des cellules solaires associées à différents éclairements et températures

- enregistrement des caractéristiques I-U

- calcul de l'intensité électrique et de la puissance réalisable basés sur un modèle mono-diode

- influence de l'éclairement et de la température sur les courbes caractéristiques

- montage des cellules solaires en parallèle et en série

- effet des diodes de dérivation

- réduction de la puissance sous l'influence des ombres



Les grandes lignes

- Quatre cellules solaires avec différentes possibilités de connexion et diodes de dérivation

- Régulation par module Peltier pour contrôler la température de la cellule solaire

- Éclairement variable

- Logiciel avec fonction tutorielle et définition des variations de la charge utilisées pour enregistrer les courbes caractéristiques



Les caracté ristiques techniques

Type de cellule: monocristal

Dimensions de la cellule: 125x125mm

Caractéristiques types d'une cellule:

- facteur de remplissage: 76%

- puissance max.: 2,45W

- intensité électrique à la puissance max.: env. 4,8A

- tension électrique à la puissance max.: env. 0,5V

- intensité du courant de court-circuit: env. 5,4A

- tension à vide: env. 0,6V



Module Peltier: 20...60ºC

Module d'éclairage: 4x 100W



Informations logistiques
Dimensions et poids

Lxlxh: 1610x800x1480mm

Poids: env. 130kg



Né cessaire au fonctionnement

230V, 50/60Hz, 1 phase



Poids: 130 Kg
