Ref: EWTGUET250
ET 250 Mesures sur 2 modules solaires photovoltaïques 2x85 W industriels (Réf. 061.25000)
PV, banc, instrument de mesure (courant, tension, luminosité, t°, inclinaison), capteurs, rhéostat
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les modules solaires photovoltaïques transforment directement la lumière du soleil en courant électrique.
Ils comptent donc parmi les systèmes de production préférés d'énergie renouvelable.
Les modules solaires utilisés en photovoltaïque sont constitués de plusieurs cellules solaires en silicium, montées en série.

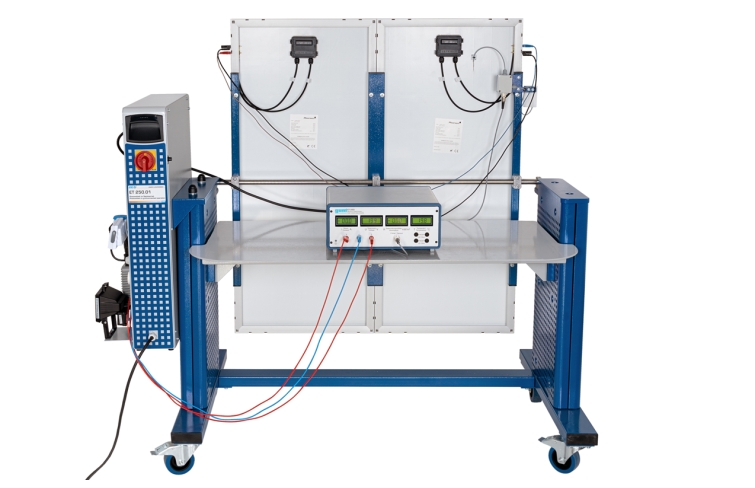

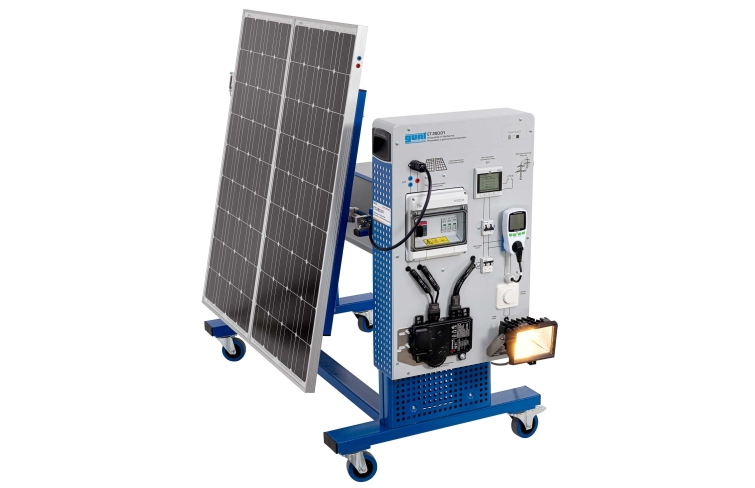

Le banc d'essai ET 250 comprend deux modules solaires de ce type à inclinaison variable.
Ces deux modules sont raccordés en série ou en parallèle à l'aide de câbles.
Une résistance à curseur simule les différentes charges.
Elle permet ainsi d'enregistrer les caractéristiques électriques I-U.

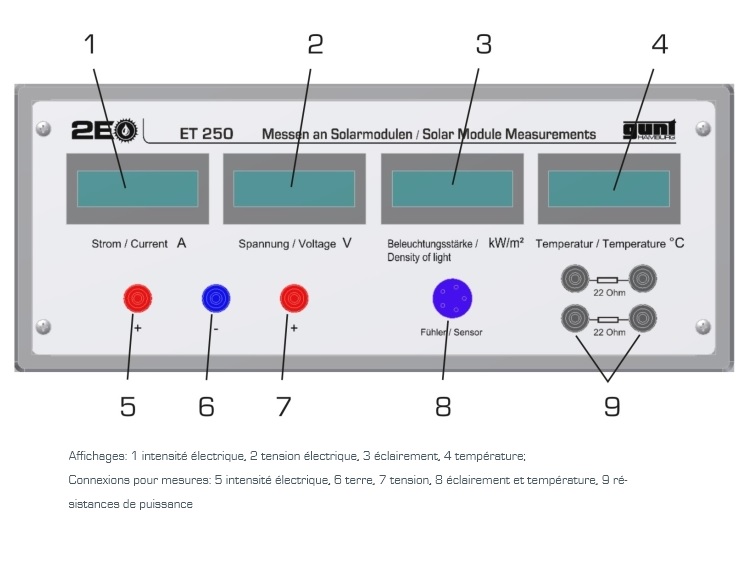

Un dispositif de mesure séparé affiche les valeurs importantes.
Deux résistances de puissance implantées dans le dispositif de mesure élargissent la plage de mesure pour réaliser des mesures avec un faible éclairement.
Les enregistreurs du module solaire saisissent l'éclairement et la température.
Pour obtenir un éclairement suffisant, le banc d'essai devrait être exploité avec le rayonnement du soleil ou la source d'éclairage artificielle HL 313.01, disponible en option.
La documentation didactique structurée de manière claire expose les principes de base et guide l´étudiant dans la réalisation des essais.
Le banc d'essai ET 250 est prévu pour le banc d'essai ET 255 Exploitation de l'énergie photovoltaïque: couplage au réseau ou installation en îlotage.
d\fs16\lang1036 Les modules solaires photovoltaïques transforment directement la lumière du soleil en courant électrique.
Ils comptent donc parmi les systèmes de production préférés d'énergie renouvelable.
Les modules solaires utilisés en photovoltaïque sont constitués de plusieurs cellules solaires en silicium, montées en série.
Le banc d'essai ET 250 comprend deux modules solaires de ce type à inclinaison variable.
Ces deux modules sont raccordés en série ou en parallèle à l'aide de câbles.
Une résistance à curseur simule les différentes charges.
Elle permet ainsi d'enregistrer les caractéristiques électriques I-U.
Un dispositif de mesure séparé affiche les valeurs importantes.
Deux résistances de puissance implantées dans le dispositif de mesure élargissent la plage de mesure pour réaliser des mesures avec un faible éclairement.
Les enregistreurs du module solaire saisissent l'éclairement et la température.
Pour obtenir un éclairement suffisant, le banc d'essai devrait être exploité avec le rayonnement du soleil ou la source d'éclairage artificielle HL 313.01, disponible en option.
La documentation didactique structurée de manière claire expose les principes de base et guide l´étudiant dans la réalisation des essais.
Le banc d'essai ET 250 est prévu pour le banc d'essai ET 255 Exploitation de l'énergie photovoltaïque: couplage au réseau ou installation en îlotage.
Contenu didactique / Essais
- réactions physiques des modules solaires associées à différentes influences
d\fi720éclairement
température
opacité
d - détermination des caractéristiques importantes
d\fi720 intensité de court-circuit
tension à vide
rapport entre l'intensité électrique et la puissance maximum
rapport entre la tension et la puissance maximum
d - relation entre l'inclinaison, l'éclairement,
- courant de court-circuit et puissance électrique

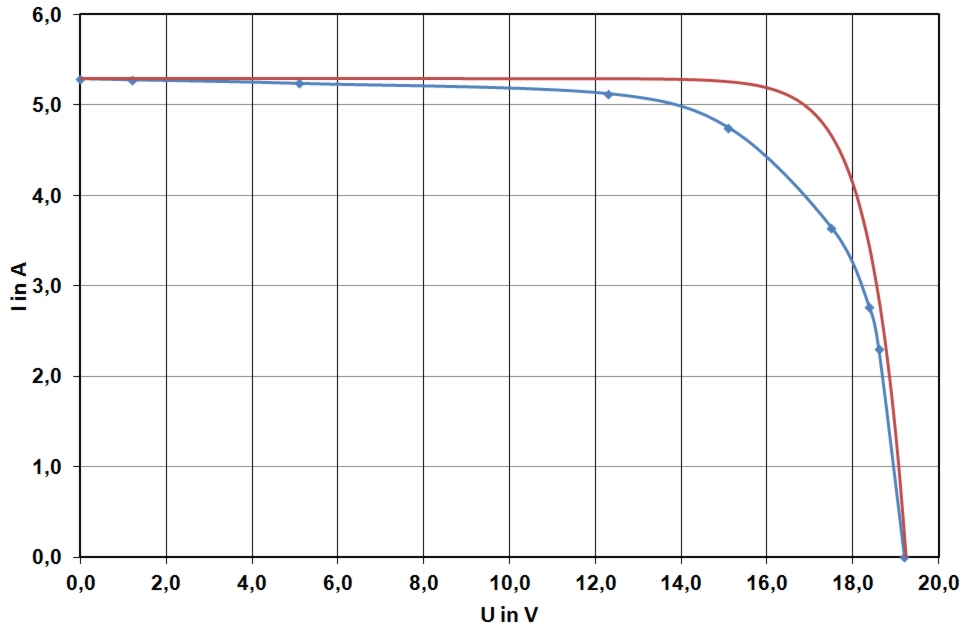

- enregistrement des caractéristiques I-U d'un module
- détermination du rendement
- types de montage des modules
d\fi720 montage en série
montage en parallèle
d - influence des cellules opaques sur les courbes caractéristiques I-U
Les grandes lignes
- Deux modules solaires pivotables sur un cadre mobile
- Montage en série et en parallèle
- Charge électrique réglable
- Dispositif de mesure de l'intensité, de la tension, de l'éclairement et de la température
- Adapté à la lumière du soleil et à la lumière artificielle
- Extensible avec le banc d'essai ET 255
Exploitation de l'énergie photovoltaïque: couplage au réseau ou installation en îlotage
Les caractéristiques techniques
Structure d´ un module
- nombre de cellules: 36
- matériau des cellules: monocristal de silicium
- surface du module: 0,64m2
Caractéristiques typiques du module dans des conditions STC (Standard Test Conditions)
- puissance max.: 85W
- intensité du courant de court-circuit: env. 5,3A
- tension à vide: env. 22V
Résistance à curseur: 0...10\f2\lang1032\'d9\f3\lang1036
2 résistances de puissance: 22\f2\lang1032\'d9\f3\lang1036 /50W
Plages de mesure
- température: 0...100ºC
- tension: 0...200V
- courant: 0...20A
- éclairement: 0...3kW/m2
- inclinaison: 0...90º
- réactions physiques des modules solaires associées à différentes influences
d\fi720éclairement
température
opacité
d - détermination des caractéristiques importantes
d\fi720 intensité de court-circuit
tension à vide
rapport entre l'intensité électrique et la puissance maximum
rapport entre la tension et la puissance maximum
d - relation entre l'inclinaison, l'éclairement,
- courant de court-circuit et puissance électrique
- enregistrement des caractéristiques I-U d'un module
- détermination du rendement
- types de montage des modules
d\fi720 montage en série
montage en parallèle
d - influence des cellules opaques sur les courbes caractéristiques I-U
Les grandes lignes
- Deux modules solaires pivotables sur un cadre mobile
- Montage en série et en parallèle
- Charge électrique réglable
- Dispositif de mesure de l'intensité, de la tension, de l'éclairement et de la température
- Adapté à la lumière du soleil et à la lumière artificielle
- Extensible avec le banc d'essai ET 255
Exploitation de l'énergie photovoltaïque: couplage au réseau ou installation en îlotage
Les caractéristiques techniques
Structure d´ un module
- nombre de cellules: 36
- matériau des cellules: monocristal de silicium
- surface du module: 0,64m2
Caractéristiques typiques du module dans des conditions STC (Standard Test Conditions)
- puissance max.: 85W
- intensité du courant de court-circuit: env. 5,3A
- tension à vide: env. 22V
Résistance à curseur: 0...10\f2\lang1032\'d9\f3\lang1036
2 résistances de puissance: 22\f2\lang1032\'d9\f3\lang1036 /50W
Plages de mesure
- température: 0...100ºC
- tension: 0...200V
- courant: 0...20A
- éclairement: 0...3kW/m2
- inclinaison: 0...90º
Informations logistiques
Dimensions et poids
Lxlxh: 1400x800x1490mm
Poids: env. 93kg
Nécessaire au fonctionnement
230V, 50/60Hz

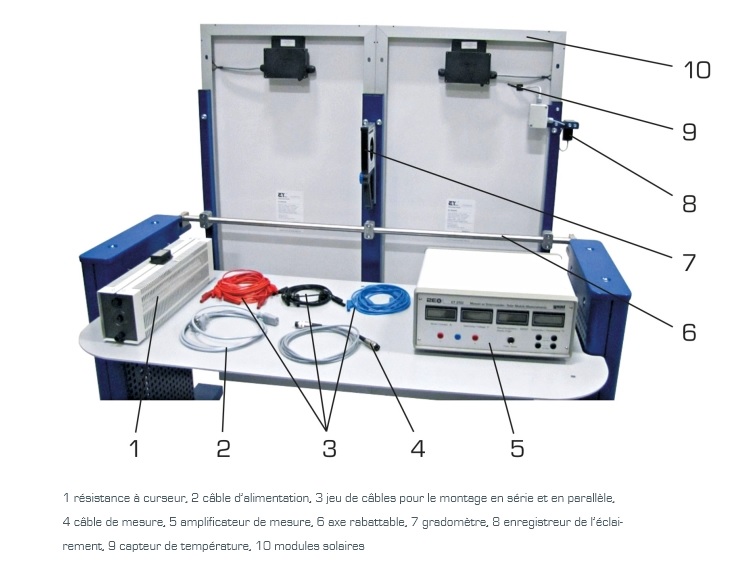

Liste de livraison
1 banc d'essai
1 résistance à curseur
1 dispositif de mesure
1 jeu de câbles
1 gradomètre
1 documentation didactique
Lxlxh: 1400x800x1490mm
Poids: env. 93kg
Nécessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d'essai
1 résistance à curseur
1 dispositif de mesure
1 jeu de câbles
1 gradomètre
1 documentation didactique
Techniques > Thermique > Energies Renouvelables > Photovoltaïque
Techniques > Energie Environnement > Photovoltaïque > Solaire photovoltaïque
Poids: 93 Kg Delai de livraison estimé : 16 semaines
