Ref: EWTGUET256
ET 256 Groupe froid alimenté par énergie solaire photovoltaïque, alimentation 10....45 V CC
avec interface PC USB et logiciel inclus
Avec l´ augmentation au niveau mondial des besoins en froid, on s´ intéresse de plus en plus aux procédés de production du froid fonctionnant avec des sources d´énergie renouvelables.
Dans ce cadre, l´ exploitation de l´électricité solaire présente des avantages indéniables en particulier pour les applications mobiles ou excentrées.

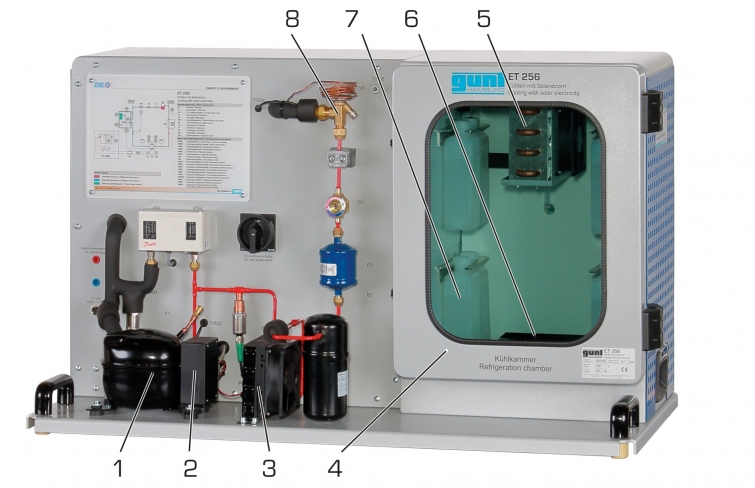

L´ ET 256 comprend une installation frigorifique à compression typique avec chambre de refroidissement.
Elle présente la particularité de permettre une alimentation électrique directe du compresseur d´ agent réfrigérant par des modules photovoltaïques.

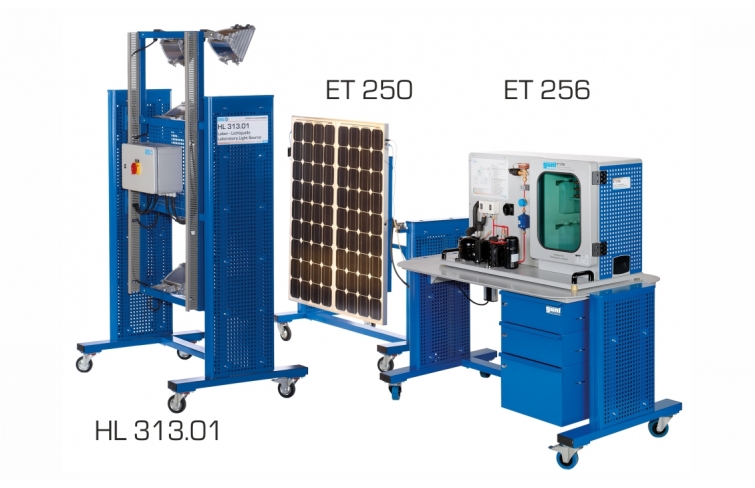

Il suffit pour cela de raccorder les modules photovoltaïques de l´ ET 250 à l´ ET 256.

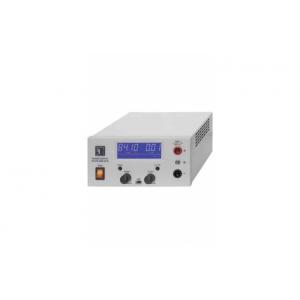

Pour certains des essais, on peut également utiliser le bloc d´ alimentation de laboratoire ET 256.01 disponible.
La source de lumière artificielle HL 313.01 permet d´ effectuer des tests sur l´énergie solaire indépendamment de la lumière naturelle.

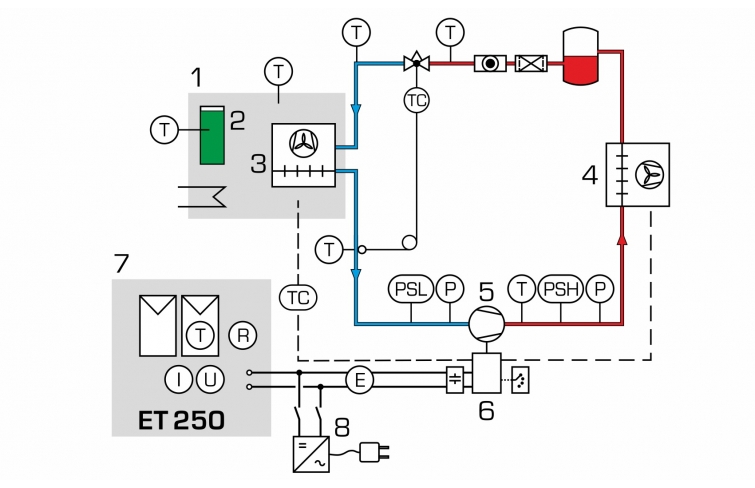

Le compresseur d´ agent réfrigérant est un compresseur à piston avec vitesse de rotation ajustable.
Une soupape de détente thermostatique est placée dans le circuit frigorifique.
La chambre de refroidissement isolée contient un évaporateur d´ agent réfrigérant avec ventilateur, des accumulateurs de froid amovibles et un dispositif de chauffage pour la production d´ une charge de refroidissement.
Pour répondre à un besoin de refroidissement, l´ unité de commande met en marche le compresseur à condition que la puissance électrique des modules solaires soit suffisante.
Le fonctionnement du compresseur fait baisser la température de la chambre de refroidissement.
En cas de décharge partielle ou totale des accumulateurs de froid, ces dernières sont rechargées dès lors que la température est revenue à un niveau suffisamment bas.
Si il n´ y a pas d´électricité disponible pour faire fonctionner le compresseur, alors les accumulateurs de froid augmentent la durée de refroidissement restante dans la chambre froide en se déchargeant.
Les valeurs de mesure pertinentes sont enregistrées par des capteurs, affichées et peuvent être traitées sur un PC.
Le débit massique de réfrigérant est calculé dans le logiciel à partir des valeurs mesurées enregistrées.
Dans ce cadre, l´ exploitation de l´électricité solaire présente des avantages indéniables en particulier pour les applications mobiles ou excentrées.
L´ ET 256 comprend une installation frigorifique à compression typique avec chambre de refroidissement.
Elle présente la particularité de permettre une alimentation électrique directe du compresseur d´ agent réfrigérant par des modules photovoltaïques.
Il suffit pour cela de raccorder les modules photovoltaïques de l´ ET 250 à l´ ET 256.
Pour certains des essais, on peut également utiliser le bloc d´ alimentation de laboratoire ET 256.01 disponible.
La source de lumière artificielle HL 313.01 permet d´ effectuer des tests sur l´énergie solaire indépendamment de la lumière naturelle.
Le compresseur d´ agent réfrigérant est un compresseur à piston avec vitesse de rotation ajustable.
Une soupape de détente thermostatique est placée dans le circuit frigorifique.
La chambre de refroidissement isolée contient un évaporateur d´ agent réfrigérant avec ventilateur, des accumulateurs de froid amovibles et un dispositif de chauffage pour la production d´ une charge de refroidissement.
Pour répondre à un besoin de refroidissement, l´ unité de commande met en marche le compresseur à condition que la puissance électrique des modules solaires soit suffisante.
Le fonctionnement du compresseur fait baisser la température de la chambre de refroidissement.
En cas de décharge partielle ou totale des accumulateurs de froid, ces dernières sont rechargées dès lors que la température est revenue à un niveau suffisamment bas.
Si il n´ y a pas d´électricité disponible pour faire fonctionner le compresseur, alors les accumulateurs de froid augmentent la durée de refroidissement restante dans la chambre froide en se déchargeant.
Les valeurs de mesure pertinentes sont enregistrées par des capteurs, affichées et peuvent être traitées sur un PC.
Le débit massique de réfrigérant est calculé dans le logiciel à partir des valeurs mesurées enregistrées.
Contenu didactique / Essais
alimentation d´ une installation frigorifique à compression avec de l´électricité issue de modules photovoltaïques
composants d´ une installation frigorifique photovoltaïque
fonctionnement du compresseur en cas de variation de la puissance et des besoins en froid
charge et décharge des accumulateurs de froid
coefficient de performance de l´ installation frigorifique en fonction des conditions de fonctionnement
cycle frigorifique dans le diagramme log p,h
établissement du bilan des flux d´énergie
Les grandes lignes
installation frigorifique à compression pour le fonctionnement avec des modules photovoltaïques ET 250 ou le bloc d´ alimentation de laboratoire ET 256.01
longue durée de refroidissement grâce aux accumulateurs de froid et à l´ isolation
logiciel pour la commande et l´établissement du bilan des flux d´énergie
enregistrement dynamique du débit massique de réfrigérant
alimentation d´ une installation frigorifique à compression avec de l´électricité issue de modules photovoltaïques
composants d´ une installation frigorifique photovoltaïque
fonctionnement du compresseur en cas de variation de la puissance et des besoins en froid
charge et décharge des accumulateurs de froid
coefficient de performance de l´ installation frigorifique en fonction des conditions de fonctionnement
cycle frigorifique dans le diagramme log p,h
établissement du bilan des flux d´énergie
Les grandes lignes
installation frigorifique à compression pour le fonctionnement avec des modules photovoltaïques ET 250 ou le bloc d´ alimentation de laboratoire ET 256.01
longue durée de refroidissement grâce aux accumulateurs de froid et à l´ isolation
logiciel pour la commande et l´établissement du bilan des flux d´énergie
enregistrement dynamique du débit massique de réfrigérant
Caractéristiques techniques
Compresseur
- vitesse de rotation: 2000...3500min-1
- puissance frigorifique: env. 90W à 0/55ºC et 2000min-1
- puissance électrique absorbée: env. 46W à 0/55ºC et 2000min-1
Appareil de commande
- plage de tension d´ entrée: 10...45V DC
Chambre de refroidissement: Lxlxh: 400x250x500mm
Accumulateurs de froid: transition entre phases: 5...6ºC
Refrigerant
- R513A
- GWP: 631
- Charge : 1kg
- CO2-equivalent: 0,6t
Plages de mesure
- température: 4x -30...80ºC, 3x 0...120ºC
- pression: 2x 0...6bar, 2x 0...30bar
- courant: 0...10A
- tension: 0...60V
- débit: 0...11kg/h (agent réfrigérant)
Alimenation: 230V, 50Hz, 1 phase
Compresseur
- vitesse de rotation: 2000...3500min-1
- puissance frigorifique: env. 90W à 0/55ºC et 2000min-1
- puissance électrique absorbée: env. 46W à 0/55ºC et 2000min-1
Appareil de commande
- plage de tension d´ entrée: 10...45V DC
Chambre de refroidissement: Lxlxh: 400x250x500mm
Accumulateurs de froid: transition entre phases: 5...6ºC
Refrigerant
- R513A
- GWP: 631
- Charge : 1kg
- CO2-equivalent: 0,6t
Plages de mesure
- température: 4x -30...80ºC, 3x 0...120ºC
- pression: 2x 0...6bar, 2x 0...30bar
- courant: 0...10A
- tension: 0...60V
- débit: 0...11kg/h (agent réfrigérant)
Alimenation: 230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 980x400x580mm
Poids: env. 65kg
Liste de livraison
1 appareil d´ essai
1 jeu de câbles
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 980x400x580mm
Poids: env. 65kg
Liste de livraison
1 appareil d´ essai
1 jeu de câbles
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 65 Kg Delai de livraison estimé : 16 semaines
