Ref: EWTGUET352.01
ET 352.01 Chaleur solaire pour production du froid (Réf. 061.35201)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Avec l´ augmentation au niveau mondial des besoins en froid et en climatisation, on s´ intéresse de plus en plus aux procédés de production du froid fonctionnant avec des sources d´énergie renouvelables.
Les procédés thermiques sont très prometteurs dans ce domaine.
Ce procédé consiste à se servir de l´énergie thermique pour produire du froid.

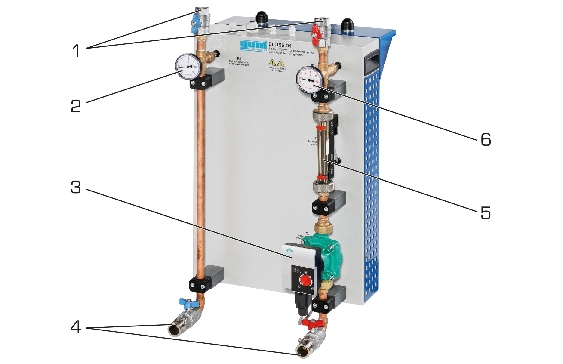

L´ ET 352.01 permet de faire fonctionner le compresseur à jet de vapeur de l´ ET 352 avec de la chaleur d´ origine solaire issue du capteur plan HL 313.

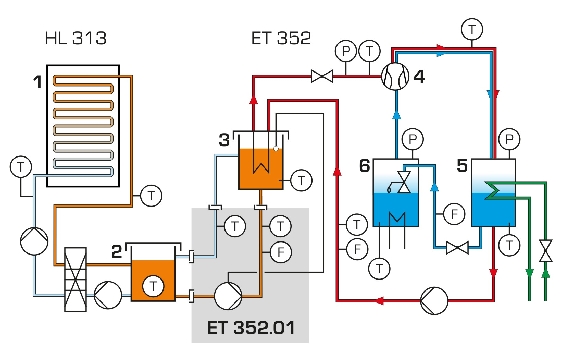

Une fois qu´ il a été suffisamment réchauffé par héliothermie, le liquide caloporteur du HL 313 est transporté par la pompe de l´ ET 352.01 jusqu´ au générateur de vapeur de l´ ET 352.
La pompe est commandée par l´ ET 352.

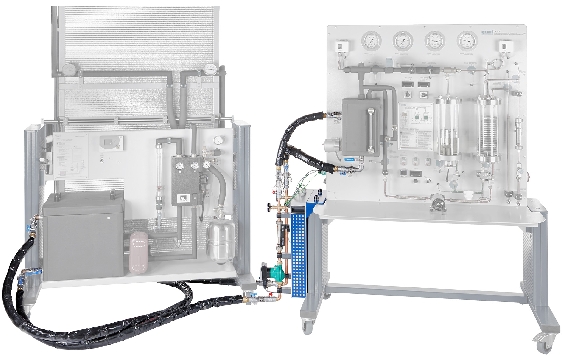

La connexion à l´ ET 352 et au HL 313 est assurée par des tuyaux.
L´énergie apportée par la chaleur solaire est mesurée par deux capteurs de température et un capteur de débit.
Les valeurs de mesure sont transmises à l´ ET 352 peuvent être traitées sur un PC.
Elles sont aussi affichées directement sur l´ ET 352.01.
Contenu didactique/essais
- exploitation de la chaleur solaire pour la production du froid
- composants des installations frigorifiques solaires selon le procédé d´éjection de vapeur
- fonctionnement d´ un compresseur à jet de vapeur: exemple du capteur solaire plan
- optimisation du point de fonctionnement
- bilans énergétiques
- concepts étendus pour l´ exploitation des installations solaires thermiques
- gestion de l´énergie pour les systèmes de production du froid par l´énergie solaire
d\fs16\lang1036 Avec l´ augmentation au niveau mondial des besoins en froid et en climatisation, on s´ intéresse de plus en plus aux procédés de production du froid fonctionnant avec des sources d´énergie renouvelables.
Les procédés thermiques sont très prometteurs dans ce domaine.
Ce procédé consiste à se servir de l´énergie thermique pour produire du froid.
L´ ET 352.01 permet de faire fonctionner le compresseur à jet de vapeur de l´ ET 352 avec de la chaleur d´ origine solaire issue du capteur plan HL 313.
Une fois qu´ il a été suffisamment réchauffé par héliothermie, le liquide caloporteur du HL 313 est transporté par la pompe de l´ ET 352.01 jusqu´ au générateur de vapeur de l´ ET 352.
La pompe est commandée par l´ ET 352.
La connexion à l´ ET 352 et au HL 313 est assurée par des tuyaux.
L´énergie apportée par la chaleur solaire est mesurée par deux capteurs de température et un capteur de débit.
Les valeurs de mesure sont transmises à l´ ET 352 peuvent être traitées sur un PC.
Elles sont aussi affichées directement sur l´ ET 352.01.
Contenu didactique/essais
- exploitation de la chaleur solaire pour la production du froid
- composants des installations frigorifiques solaires selon le procédé d´éjection de vapeur
- fonctionnement d´ un compresseur à jet de vapeur: exemple du capteur solaire plan
- optimisation du point de fonctionnement
- bilans énergétiques
- concepts étendus pour l´ exploitation des installations solaires thermiques
- gestion de l´énergie pour les systèmes de production du froid par l´énergie solaire
Contenu didactique / Essais
Les grandes lignes
- en association avec l´ ET 352 et le HL 313: exploitation de la chaleur solaire comme énergie d´ entraînement pour un compresseur à jet de vapeur
- établissement du bilan des flux d´énergie
Caractéristiques techniques
Pompe
puissance absorbée: 40W
débit de refoulement max.: 1m3/h
hauteur de refoulement: 4,8m
Plages de mesure
température: 2x 0...120ºC
débit: 10...300L/h
- en association avec l´ ET 352 et le HL 313: exploitation de la chaleur solaire comme énergie d´ entraînement pour un compresseur à jet de vapeur
- établissement du bilan des flux d´énergie
Caractéristiques techniques
Pompe
puissance absorbée: 40W
débit de refoulement max.: 1m3/h
hauteur de refoulement: 4,8m
Plages de mesure
température: 2x 0...120ºC
débit: 10...300L/h
Informations logistiques
Dimensions et poids
Lxlxh: 430x430x790mm
Poids: env. 30kg
Lxlxh: 430x430x790mm
Poids: env. 30kg
Poids: 30 Kg Delai de livraison estimé : 16 semaines
