Ref: EWTGUET352
ET 352 Compresseur à éjection de vapeur en génie frigorifique (Réf. 061.35200)
Production de froid à l'aide d'énergie thermique, avec interface PC USB et logiciel inclus

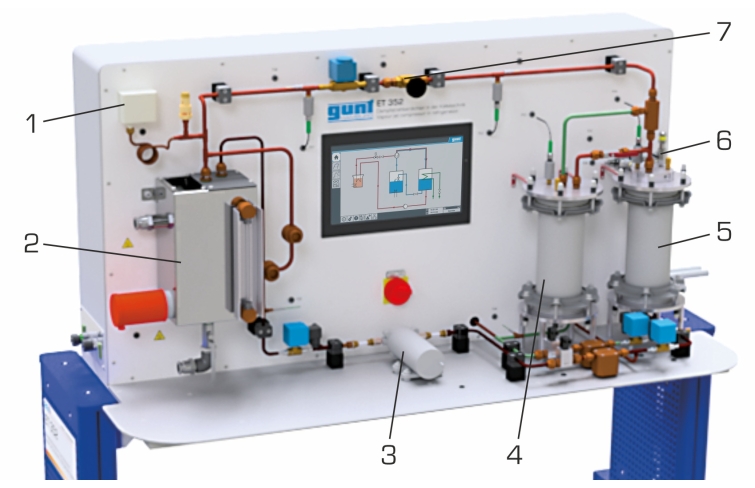

Contrairement aux installations frigorifiques à compression courantes, les machines frigorifiques à éjection de vapeur ne possèdent pas de compresseur mécanique, mais un compresseur à jet de vapeur.
Pour cette raison, il est possible d´ utiliser différentes sources de chaleur pour la production du froid.
De telles sources peuvent être, par exemple, l´énergie solaire ou la chaleur perdue provenant des processus.

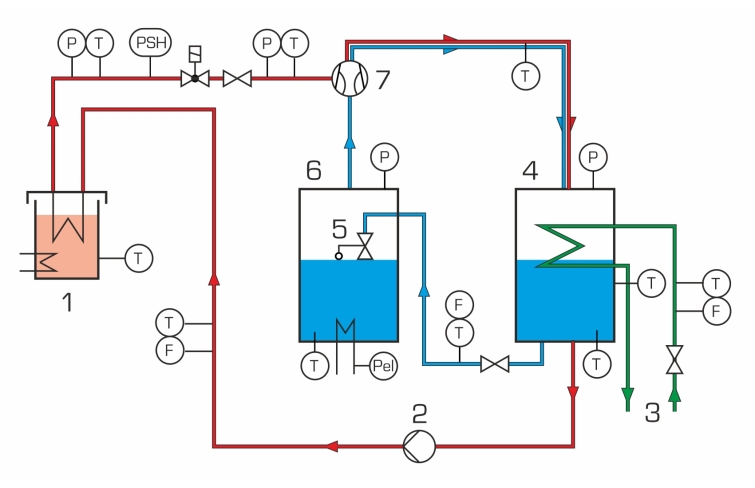

L´ installation comprend deux circuits d´ agent réfrigérant: un circuit sert à la production du froid (cycle frigorifique), l´ autre circuit sert à la production de vapeur d´ entraînement (cycle de vapeur).
Le compresseur à jet de vapeur compresse la vapeur de l´ agent réfrigérant et la transporte dans le condenseur.
Un réservoir transparent doté d´ un serpentin refroidi par eau fait office de condenseur.
Dans le cycle frigorifique, une partie de l´ agent réfrigérant condensé circule dans l´évaporateur transparent, qui est raccordé au côté aspiration du compresseur à jet de vapeur.
L´évaporateur est un évaporateur immergé, dans lequel une vanne à flotteur maintient le niveau de remplissage constant.
L´ agent réfrigérant absorbe la chaleur ambiante ou la chaleur du dispositif de chauffage et l´évapore.
La vapeur de l´ agent réfrigérant est aspirée par le compresseur à jet de vapeur puis à nouveau compressée.
Une pompe transporte l´ autre partie du condensat dans le générateur de vapeur au cours du cycle de vapeur.
Un réservoir électrique doté d´ une chemise d´ eau évapore l´ agent réfrigérant.
L´ agent réfrigérant produit entraîne le compresseur à jet de vapeur.

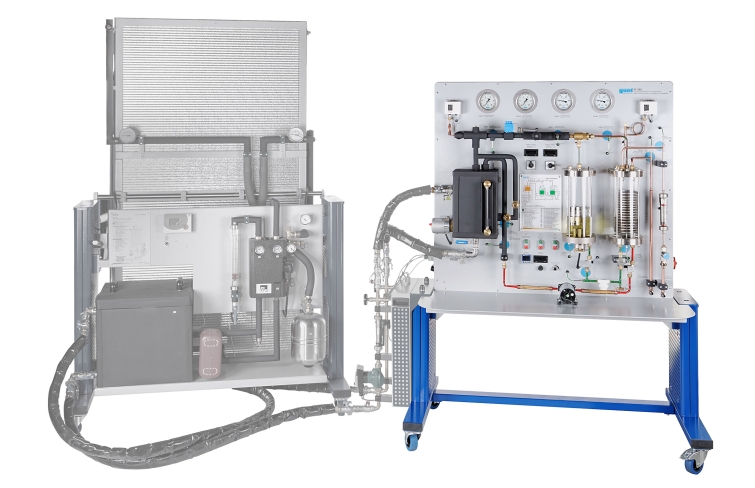

Comme alternative au chauffage électrique, de la chaleur solaire comme énergie d´ entraînement peut être utilisée avec le ET 352.01 et le capteur héliothermique HL 313.
Les valeurs de mesure pertinentes sont enregistrées par des capteurs, affichées et peuvent être traitées sur un PC.
La puissance du dispositif de chauffage est ajustable au niveau de l´évaporateur.
Le débit d´ eau de refroidissement au niveau du condenseur est ajusté par une soupape.
Pour cette raison, il est possible d´ utiliser différentes sources de chaleur pour la production du froid.
De telles sources peuvent être, par exemple, l´énergie solaire ou la chaleur perdue provenant des processus.
L´ installation comprend deux circuits d´ agent réfrigérant: un circuit sert à la production du froid (cycle frigorifique), l´ autre circuit sert à la production de vapeur d´ entraînement (cycle de vapeur).
Le compresseur à jet de vapeur compresse la vapeur de l´ agent réfrigérant et la transporte dans le condenseur.
Un réservoir transparent doté d´ un serpentin refroidi par eau fait office de condenseur.
Dans le cycle frigorifique, une partie de l´ agent réfrigérant condensé circule dans l´évaporateur transparent, qui est raccordé au côté aspiration du compresseur à jet de vapeur.
L´évaporateur est un évaporateur immergé, dans lequel une vanne à flotteur maintient le niveau de remplissage constant.
L´ agent réfrigérant absorbe la chaleur ambiante ou la chaleur du dispositif de chauffage et l´évapore.
La vapeur de l´ agent réfrigérant est aspirée par le compresseur à jet de vapeur puis à nouveau compressée.
Une pompe transporte l´ autre partie du condensat dans le générateur de vapeur au cours du cycle de vapeur.
Un réservoir électrique doté d´ une chemise d´ eau évapore l´ agent réfrigérant.
L´ agent réfrigérant produit entraîne le compresseur à jet de vapeur.
Comme alternative au chauffage électrique, de la chaleur solaire comme énergie d´ entraînement peut être utilisée avec le ET 352.01 et le capteur héliothermique HL 313.
Les valeurs de mesure pertinentes sont enregistrées par des capteurs, affichées et peuvent être traitées sur un PC.
La puissance du dispositif de chauffage est ajustable au niveau de l´évaporateur.
Le débit d´ eau de refroidissement au niveau du condenseur est ajusté par une soupape.
Contenu didactique / Essais
- comprendre l´ installation frigorifique à compression selon le procédé d´éjection de vapeur
- cycle de Clausius-Rankine fonctionnant à droite et à gauche
- bilans énergétiques
- détermination du coefficient de performance du circuit frigorifique

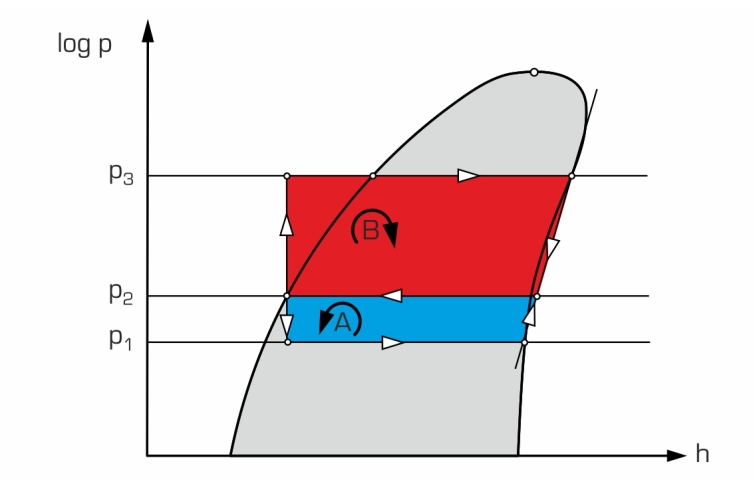

- cycle sur le diagramme log p,h
- comportement en service sous charge
- installation frigorifique à éjection de vapeur héliothermique
Les grandes lignes
- installation frigorifique avec compression à jet de vapeur
- production du froid avec chaleur
- condenseur et évaporateur transparents
- avec ET 352.01 et HL 313: exploitation de la chaleur solaire comme énergie d´ entraînement pour un compresseur à jet de vapeur
- comprendre l´ installation frigorifique à compression selon le procédé d´éjection de vapeur
- cycle de Clausius-Rankine fonctionnant à droite et à gauche
- bilans énergétiques
- détermination du coefficient de performance du circuit frigorifique
- cycle sur le diagramme log p,h
- comportement en service sous charge
- installation frigorifique à éjection de vapeur héliothermique
Les grandes lignes
- installation frigorifique avec compression à jet de vapeur
- production du froid avec chaleur
- condenseur et évaporateur transparents
- avec ET 352.01 et HL 313: exploitation de la chaleur solaire comme énergie d´ entraînement pour un compresseur à jet de vapeur
Caractéristiques techniques
Compresseur à jet de vapeur
- dmin tuyère convergente-divergente Laval: env. 1,7mm
- dmin tuyère de mélange: env. 7mm
Condenseur
- réservoir: env. 3,5L
- surface de serpentin: env. 0,17m2
Évaporateur
- réservoir: env. 3,5L
- puissance du dispositif de chauffage: 4x 125W
Générateur de vapeur
- réservoir agent réfrigérant: env. 0,75L
- chemise d´ eau: env. 9L
- puissance du dispositif de chauffage: 2kW
Pompe
-débit de refoulement max.: env. 1,7L/min
- hauteur de refoulement max.: env. 70mWS
Agent réfrigérant
- R1233zd
- GWP: 1
- volume de remplissage: 5kg
- équivalent CO2: 0t
Plages de mesure
- température: 12x -20...100ºC
- pression: 2x 0...10bar; 2x -1...9bar
- débit: 3x 0...1,5L/min
- puissance: 1x 0...750W, 1x 0...3kW
230V, 50Hz, 1 phase
Compresseur à jet de vapeur
- dmin tuyère convergente-divergente Laval: env. 1,7mm
- dmin tuyère de mélange: env. 7mm
Condenseur
- réservoir: env. 3,5L
- surface de serpentin: env. 0,17m2
Évaporateur
- réservoir: env. 3,5L
- puissance du dispositif de chauffage: 4x 125W
Générateur de vapeur
- réservoir agent réfrigérant: env. 0,75L
- chemise d´ eau: env. 9L
- puissance du dispositif de chauffage: 2kW
Pompe
-débit de refoulement max.: env. 1,7L/min
- hauteur de refoulement max.: env. 70mWS
Agent réfrigérant
- R1233zd
- GWP: 1
- volume de remplissage: 5kg
- équivalent CO2: 0t
Plages de mesure
- température: 12x -20...100ºC
- pression: 2x 0...10bar; 2x -1...9bar
- débit: 3x 0...1,5L/min
- puissance: 1x 0...750W, 1x 0...3kW
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1460x790x1890mm
Poids: env. 225kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
raccord d´ eau, drain, PC avec Windows recommandé
Liste de livraison
1 banc d´ essai + 1 jeu d´ accessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Produits en option
en option

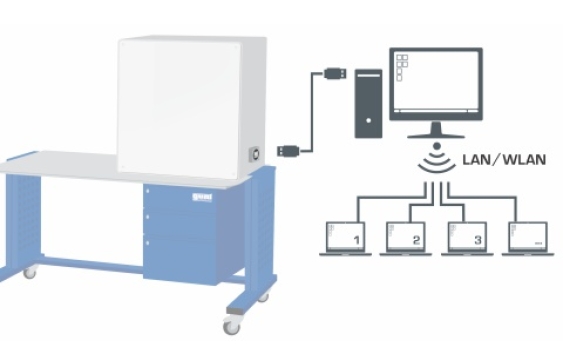

pour l'apprentissage à distance
GU 100 Web Access Box
avec

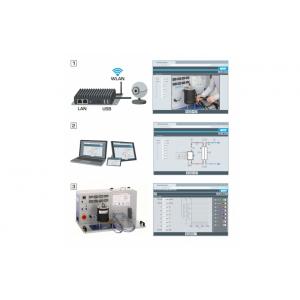

ET 352W Web Access Software
Autres accessoires

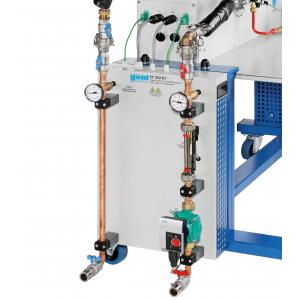

ET 352.01 Chaleur solaire pour réfrigération
HL 313 Chauffage d'eau sanitaire avec capteur plan
HL 313.01 Source lumineuse artificielle
WL 110.20 Générateur d'eau froide
Lxlxh: 1460x790x1890mm
Poids: env. 225kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
raccord d´ eau, drain, PC avec Windows recommandé
Liste de livraison
1 banc d´ essai + 1 jeu d´ accessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Produits en option
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 352W Web Access Software
Autres accessoires
ET 352.01 Chaleur solaire pour réfrigération
HL 313 Chauffage d'eau sanitaire avec capteur plan
HL 313.01 Source lumineuse artificielle
WL 110.20 Générateur d'eau froide
Poids: 225 Kg Delai de livraison estimé : 16 semaines
