Ref: EWTGUET360
ET 360 Circuit frigorifique avec propane, Pompe à chaleur air (réf. 061.36000)
Étude le comportement de charge stationnaire et non stationnaire, diagramme log p,h en temps réel
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 En raison de l´ impact environnemental élevé des agents réfrigérants conventionnels, il est intéressant à long terme de renoncer aux gaz fluorés et d´ utiliser des agents réfrigérants naturels.
Le propane est un gaz actuellement très prometteur.
Ce gaz possède de très bonnes propriétés thermodynamiques et est disponible dans le monde entier.
L´ ET\~360\~permet d´é tudier le circuit frigorifique sous une charge réglable.

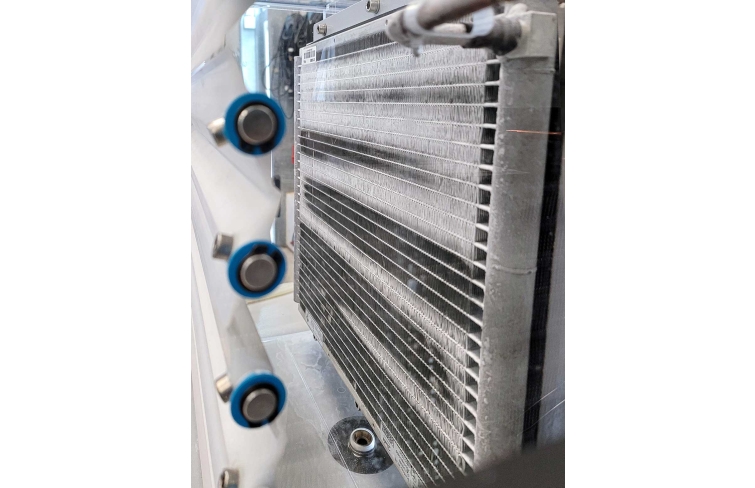

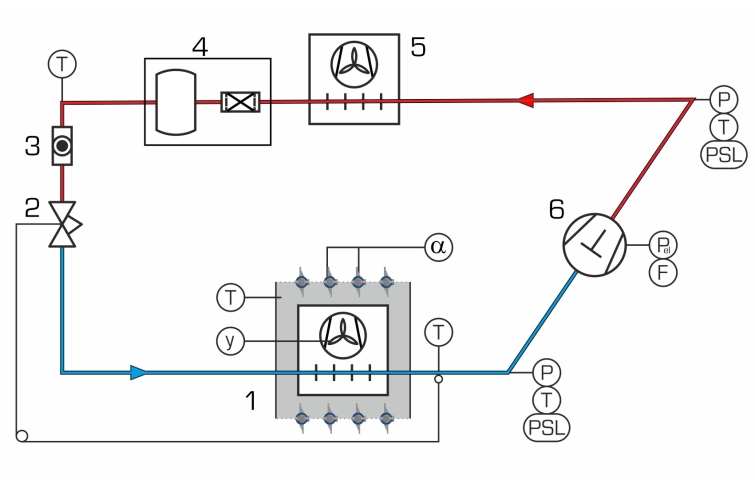

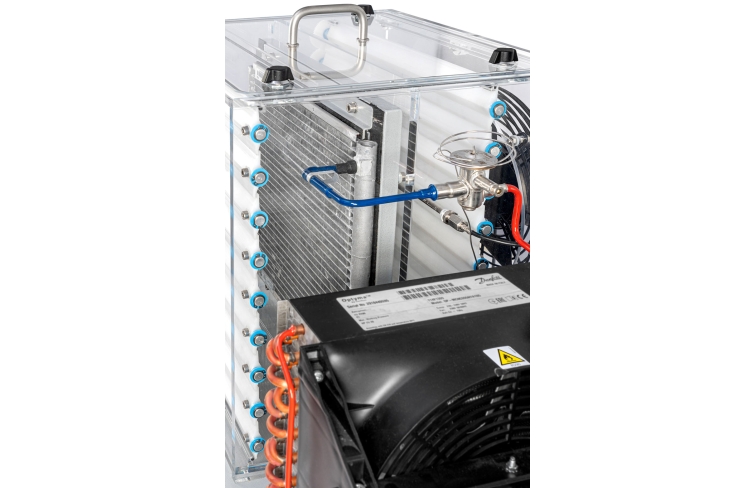

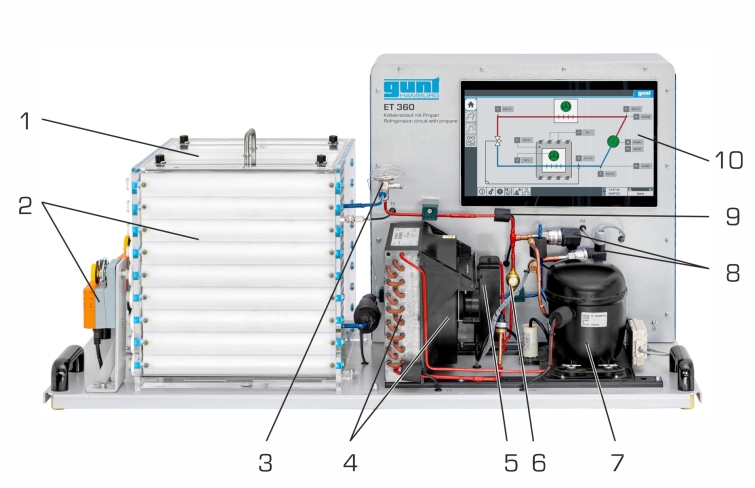

Le circuit frigorifique se compose d´ un compresseur, d´ un condenseur avec ventilateur, d´ une soupape de détente thermostatique et d´ un échangeur de chaleur à microcanaux faisant office d´évaporateur.

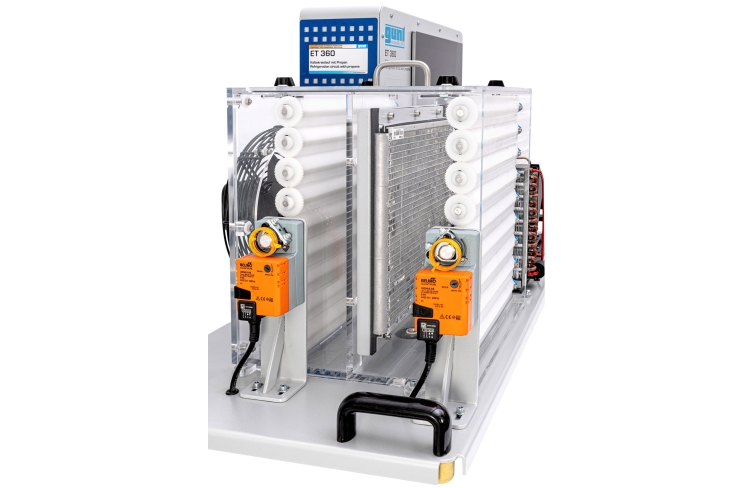

L´é vaporateur peut fonctionner dans une chambre de refroidissement ou avec un écoulement traversant permanent.
Toutes les valeurs de mesure importantes sont enregistrées par des capteurs.
La transmission simultanée des valeurs de mesure à un\~API\~facilite l´évaluation aisée et la représentation du processus sous forme de diagramme log p,h en temps réel.
L´ API fournit des données exactes sur l´état de l´ agent réfrigérant, qui sont utilisées pour calculer avec précision le débit massique d´ agent réfrigérant.
Le calcul donne ainsi un résultat beaucoup plus précis que la mesure par des méthodes traditionnelles.

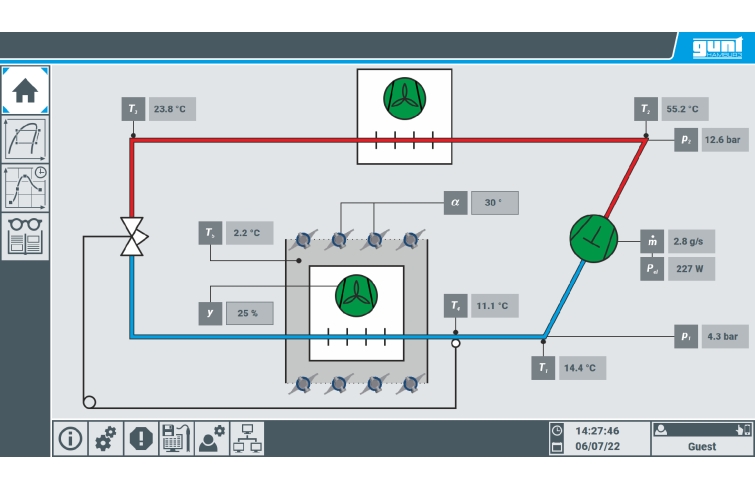

L´é cran tactile affiche les principales grandeurs caractéristiques du processus, comme le rapport de pression du compresseur et le coefficient de performance.
L´ appareil d´ essai est commandé par un\~API\~via un écran tactile.

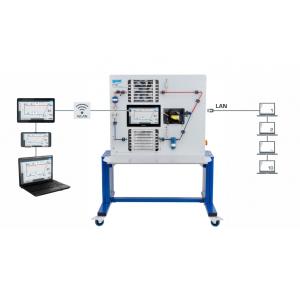

Grâce à un routeur intégré, l´ appareil d´ essai peut être alternativement commandé et contrôlé par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via\~WLAN\~avec routeur intégré/ connexion\~LAN\~au réseau propre au client.
Les valeurs de mesure peuvent être transmises à un PC via une connexion directe au réseau local, afin d´ y être lues et enregistrées (par ex. avec MS Excel).
d\fs16\lang1036 En raison de l´ impact environnemental élevé des agents réfrigérants conventionnels, il est intéressant à long terme de renoncer aux gaz fluorés et d´ utiliser des agents réfrigérants naturels.
Le propane est un gaz actuellement très prometteur.
Ce gaz possède de très bonnes propriétés thermodynamiques et est disponible dans le monde entier.
L´ ET\~360\~permet d´é tudier le circuit frigorifique sous une charge réglable.
Le circuit frigorifique se compose d´ un compresseur, d´ un condenseur avec ventilateur, d´ une soupape de détente thermostatique et d´ un échangeur de chaleur à microcanaux faisant office d´évaporateur.
L´é vaporateur peut fonctionner dans une chambre de refroidissement ou avec un écoulement traversant permanent.
Toutes les valeurs de mesure importantes sont enregistrées par des capteurs.
La transmission simultanée des valeurs de mesure à un\~API\~facilite l´évaluation aisée et la représentation du processus sous forme de diagramme log p,h en temps réel.
L´ API fournit des données exactes sur l´état de l´ agent réfrigérant, qui sont utilisées pour calculer avec précision le débit massique d´ agent réfrigérant.
Le calcul donne ainsi un résultat beaucoup plus précis que la mesure par des méthodes traditionnelles.
L´é cran tactile affiche les principales grandeurs caractéristiques du processus, comme le rapport de pression du compresseur et le coefficient de performance.
L´ appareil d´ essai est commandé par un\~API\~via un écran tactile.
Grâce à un routeur intégré, l´ appareil d´ essai peut être alternativement commandé et contrôlé par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via\~WLAN\~avec routeur intégré/ connexion\~LAN\~au réseau propre au client.
Les valeurs de mesure peuvent être transmises à un PC via une connexion directe au réseau local, afin d´ y être lues et enregistrées (par ex. avec MS Excel).
Contenu didactique / Essais
d\fi-360\li720- représentation et compréhension du cycle frigorifique dans le diagramme log p,h
- détermination des grandeurs caractéristiques importantes :
d\fi720\li720 - coefficient de performance,
- puissance frigorifique,
- travail de compresseur,
d\fi-360\li720 - comportement en service sous une charge
- développement des compétences numériques :
d\fi720\li720 - recherche d´ informations sur les réseaux numériques
- utilisation des supports d´ apprentissage numériques.
d
Les grandes lignes
d\fi-360\li720- comportement de charge stationnaire et non stationnaire,
- diagramme log p,h en temps réel,
- affichage dynamique du débit massique de l´ agent réfrigérant,
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote
sur 10 terminaux: PC, tablette, smartphone
d
Les caractéristiques techniques
API: Weintek cMT3162X
Compresseur
d\fi-360\li720 - cylindrée 5,98cm\super 3,
\nosupersub - puissance frigorifique nominale: env. 700W à -10/32ºC,
- puissance absorbée: env. 300W à -10/32ºC
d
Ventilateur, moteur EC
d\fi-360\li720 - vitesse nominale: 2330min\super -1,
\nosupersub - puissance du moteur d´ entraînement: 83W,
- débit: 0...1710m\super 3\nosupersub /h,
d Agent réfrigérant: R290,\~GWP: 3
d\fi-360\li720 - quantité de remplissage: 150g,
- équivalent CO\sub 2\nosupersub : 0t,
- sécurité\~DIN\~EN\~378: A3,
d
Plages de mesure
d\fi-360\li720 - pression: 2x -1...38bar,
- température: 4x 0...100ºC
- débit massique: agent réfrigérant, calculé 0...17kg/h.
d
230V, 50Hz
d\fi-360\li720- représentation et compréhension du cycle frigorifique dans le diagramme log p,h
- détermination des grandeurs caractéristiques importantes :
d\fi720\li720 - coefficient de performance,
- puissance frigorifique,
- travail de compresseur,
d\fi-360\li720 - comportement en service sous une charge
- développement des compétences numériques :
d\fi720\li720 - recherche d´ informations sur les réseaux numériques
- utilisation des supports d´ apprentissage numériques.
d
Les grandes lignes
d\fi-360\li720- comportement de charge stationnaire et non stationnaire,
- diagramme log p,h en temps réel,
- affichage dynamique du débit massique de l´ agent réfrigérant,
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote
sur 10 terminaux: PC, tablette, smartphone
d
Les caractéristiques techniques
API: Weintek cMT3162X
Compresseur
d\fi-360\li720 - cylindrée 5,98cm\super 3,
\nosupersub - puissance frigorifique nominale: env. 700W à -10/32ºC,
- puissance absorbée: env. 300W à -10/32ºC
d
Ventilateur, moteur EC
d\fi-360\li720 - vitesse nominale: 2330min\super -1,
\nosupersub - puissance du moteur d´ entraînement: 83W,
- débit: 0...1710m\super 3\nosupersub /h,
d Agent réfrigérant: R290,\~GWP: 3
d\fi-360\li720 - quantité de remplissage: 150g,
- équivalent CO\sub 2\nosupersub : 0t,
- sécurité\~DIN\~EN\~378: A3,
d
Plages de mesure
d\fi-360\li720 - pression: 2x -1...38bar,
- température: 4x 0...100ºC
- débit massique: agent réfrigérant, calculé 0...17kg/h.
d
230V, 50Hz
Informations logistiques
Dimensions et poids
Lxlxh: 1200x520x614mm
Poids: env. 50kg
Nécessaire au fonctionnement raccord d´ eau, drain
température ambiante: max. 42ºC, min. 10ºC
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1200x520x614mm
Poids: env. 50kg
Nécessaire au fonctionnement raccord d´ eau, drain
température ambiante: max. 42ºC, min. 10ºC
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 50 Kg Delai de livraison estimé : 16 semaines
