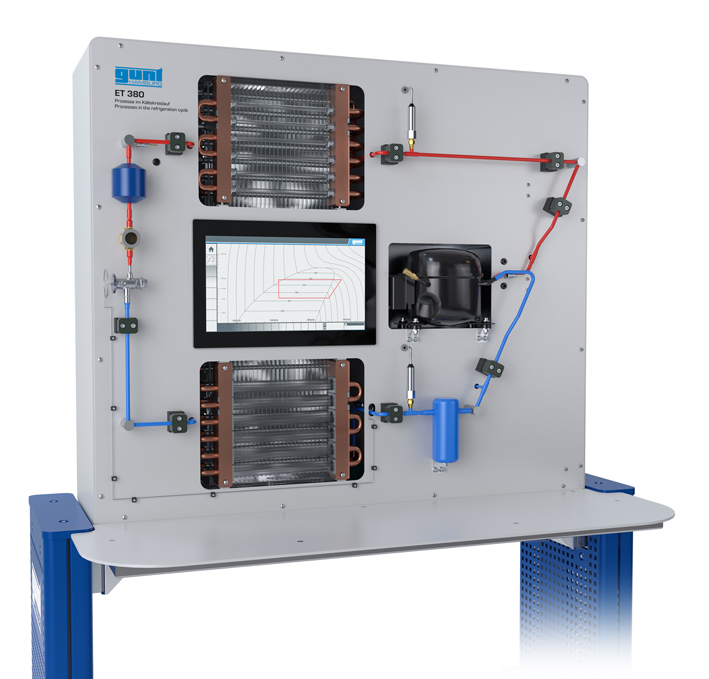

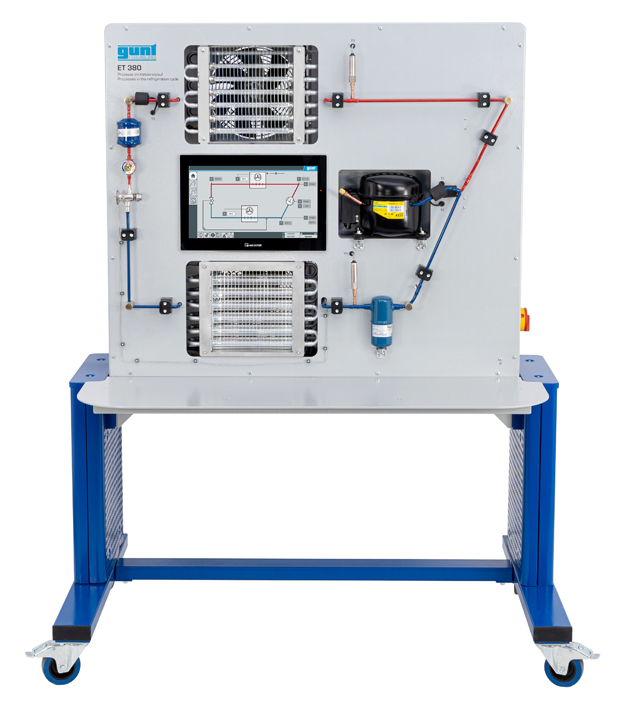

ET 380 Pompe à chaleur air / air, instrumentée (061.38000)

Transitions de phase visibles dans l'évaporateur et le condenseur, diagramme log p,h en temps réel

Nouveau

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Rendre visibles et tangibles les transformations d´é tat complexes qui ont lieu dans les systèmes de tuyauterie habituellement fermés des installations frigorifiques.

Destiné à illustrer de façon marquante le processus de comparaison théorique grâce au positionnement des composants et des tuyauteries, ce banc d´ essai apporte une contribution importante à la reconnaissance des analogies techniques sur des installations réelles.

Le banc d´ essai ET 380 permet de se faire une idée du processus de changement de phase et crée une passerelle didactique avec le processus de comparaison théorique, le diagramme log p,h.

Toutes les valeurs de mesure importantes sont enregistrées par des capteurs.

La transmission simultanée des valeurs de mesure à un\~API\~permet l´évaluation aisée et la représentation du processus dans le diagramme log ph.

L´ API fournit des données exactes sur l´état de l´ agent réfrigérant, qui sont utilisées pour calculer avec précision le débit massique d´ agent réfrigérant.

Le calcul donne ainsi un résultat beaucoup plus précis que la mesure par des méthodes traditionnelles.

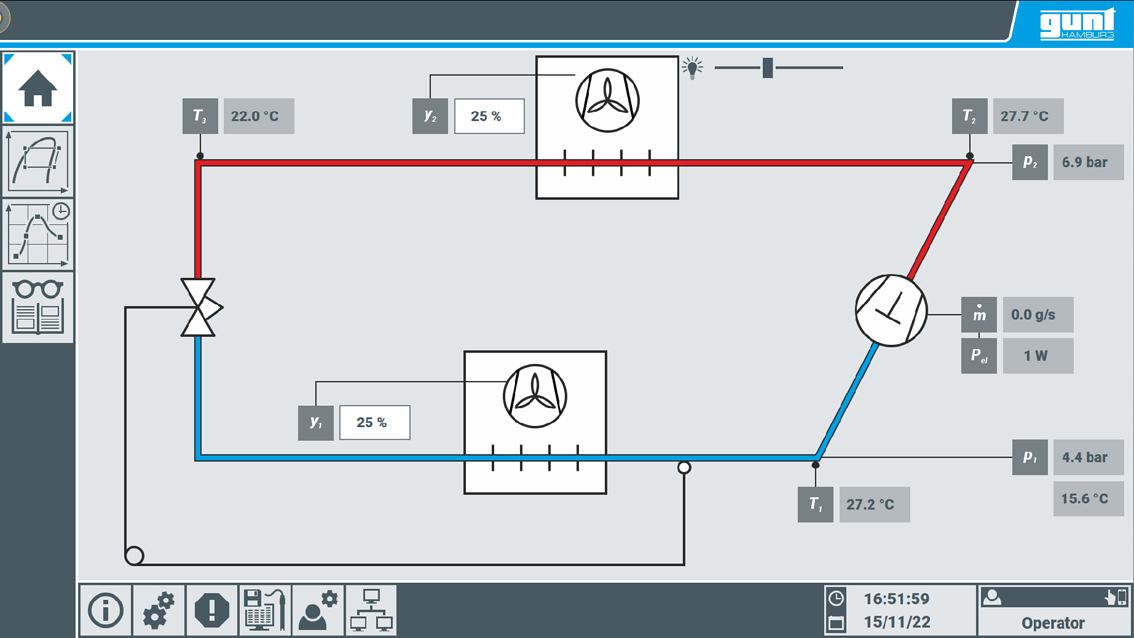

L´é cran tactile affiche les principales grandeurs caractéristiques du processus, comme le rapport de pression du compresseur et le coefficient de performance.

Le banc d´ essai est commandé par un\~API\~via un écran tactile.

Grâce à un routeur intégré, le banc d´ essai peut être alternativement commandé et contrôlé par un dispositif terminal.

L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).

Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.

L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via\~WLAN\~avec routeur intégré/ connexion\~LAN\~au réseau propre au client.

Les valeurs de mesure peuvent être transmises à un PC via une connexion directe au réseau local, afin d´ y être lues et enregistrées (par ex. avec MS Excel).



Contenu didactique / Essais




d\fi-360\li720- structure et fonctionnement d´ une installation frigorifique à compression,

- dépendance de la charge d´ une installation frigorifique,

- représentation et compréhension du cycle frigorifique dans le diagramme log p,h,

- bilans énergétiques,

- détermination du coefficient de performance,

- transport de l´ huile en phase gazeuse,

- surchauffe et surrefroidissement,

- fonctionnement d´ un compresseur à piston,

- développement des compétences numériques :



d recherche d´ informations sur les réseaux numériques et utilisation des supports d´ apprentissage numériques



Les grandes lignes

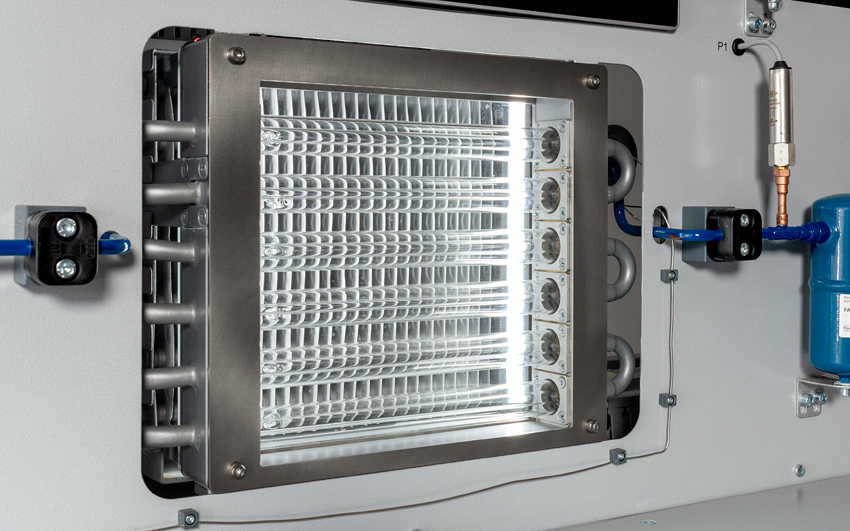

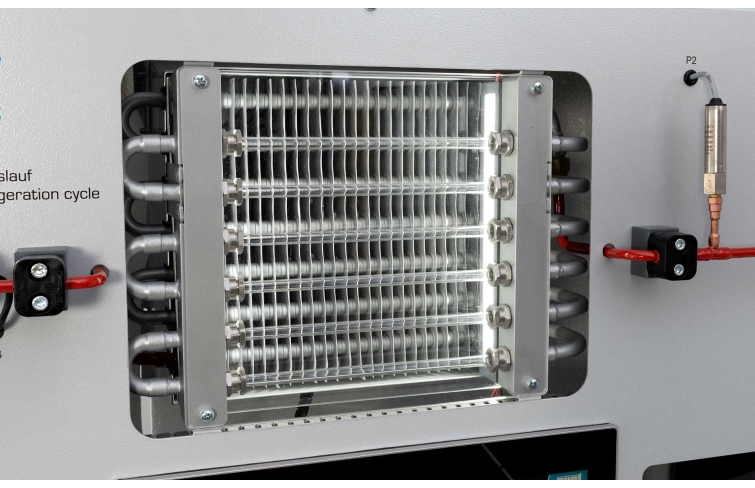

d\fi-360\li720- transitions entre phases visibles dans l´é vaporateur et le condenseur,

- diagramme log p,h en temps réel,

- affichage dynamique du débit massique de l´ agent réfrigérant,

- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone



d

Les caractéristiques techniques

API: Weintek cMT3162X

Compresseur



d\fi-360\li720 - puissance frigorifique nominale: env. 372W à 7,2/32ºC

- puissance absorbée: env. 213W à 7,2/32ºC

- cylindrée: 5,08cm\super 3\nosupersub



d Ventilateur, moteur EC



d\fi-360\li720 - vitesse nominale: 2330min\super -1\nosupersub

- puissance du moteur d´ entraînement: 83W

- débit: 0...1710m\super 3\nosupersub /h
Agent réfrigérant: R513A,\~GWP: 631, quantité de remplissage: 1,25Kg, équivalent CO\sub 2\nosupersub : 0,8t, sécurité\~DIN\~EN\~378: A1



d
Plages de mesure



d\fi-360\li720 - température: -50...180ºC

- débit: 0...7g/s

- pression:

- capteur de pression: -0,8...7bar / 0...30bar



d

230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase\line

Informations logistiques
Dimensions et poids

Lxlxh: 1328x1685x790mm

Poids: env. 150kg



Nécessaire au fonctionnement raccord d´ eau, drain

température ambiante: max\cf2 . 42ºC, min. 10ºC



Liste de livraison

1 banc d´ essai

1 documentation didactique



Poids: 150 Kg
Delai de livraison estimé : 16 semaines
