Ref: EWTGUET432
ET 432 Comportement d'un compresseur à piston (Réf. 061.43200)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les petites installations frigorifiques possèdent la plupart du temps un compresseur à piston.
Le compresseur à piston fait partie des machines volumétriques.
Celles-ci possèdent des caractéristiques qui se distinguent de manière déterminante des machines à écoulement, qui font partie des turbocompresseurs usuels dans le cas des très grosses installations.
Le débit de refoulement dépend, en premier lieu, de la cylindrée et de la vitesse de rotation dans le cas des compresseurs à piston.
En raison du volume mort qu´ il ne faut pas éviter, le débit de refoulement diminue dans le cas d´ un rapport de pression qui augmente.
Étant donné que le débit de refoulement est une mesure de la puissance frigorifique de l´ installation frigorifique, les caractéristiques du compresseur sont importantes pour la puissance de l´ ensemble de l´ installation.

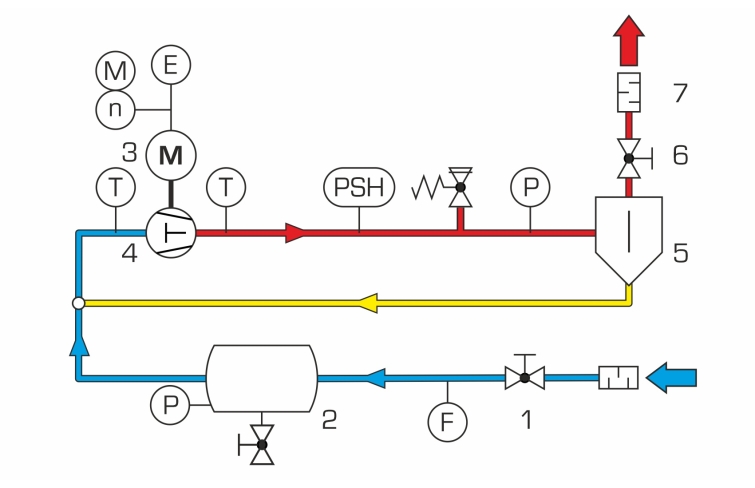

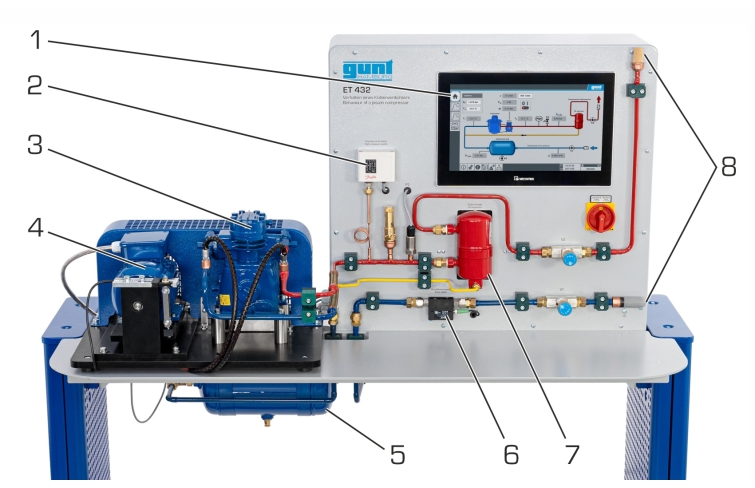

Pour ET 432, un compresseur ouvert à agent réfrigérant usuel est utilisé avec de l´ air dans un processus ouvert.

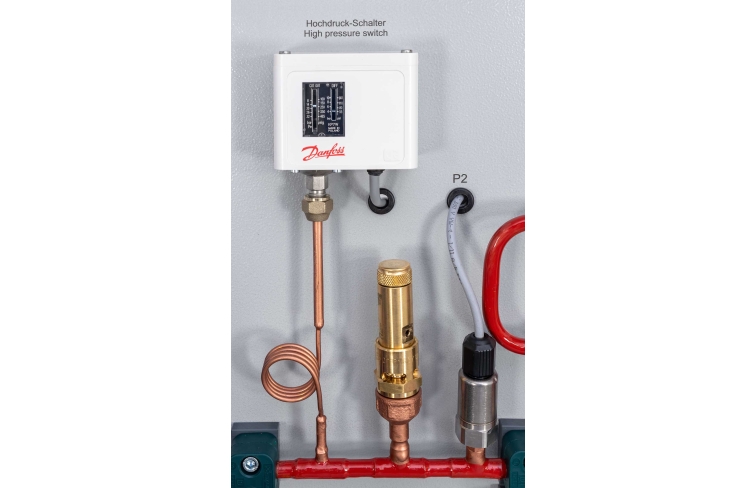

Les pressions d´ entrée et de sortie, et ainsi le rapport de pression, peuvent être ajustés par vanne dans une large amplitude.
L´ entraînement réalisé par un convertisseur de fréquence permet d´ obtenir différentes vitesses de rotation.
Les pressions, températures, puissances électriques absorbées, vitesse de rotation et couples sont pris en compte.

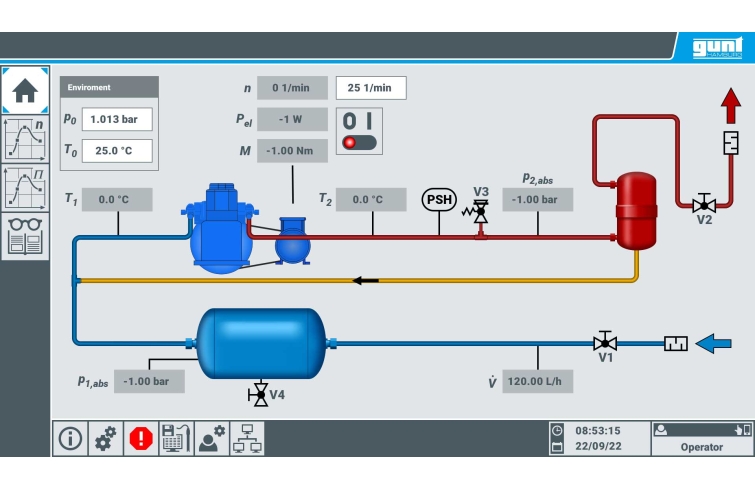

Le banc d´ essai est commandé par l´ API via un écran tactile.

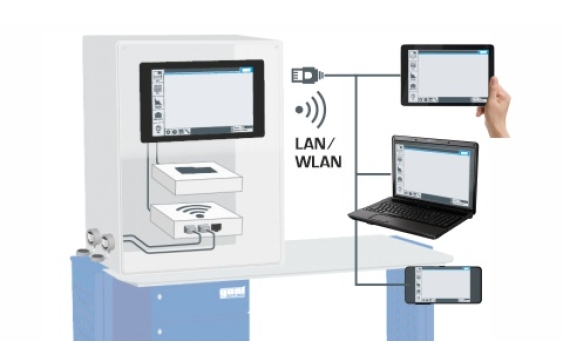

Grâce à un routeur intégré, le banc d´ essai peut être alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC et ensuite être lues et enregistrées sur le PC (par ex. sous MS Excel).
d\fs16\lang1036 Les petites installations frigorifiques possèdent la plupart du temps un compresseur à piston.
Le compresseur à piston fait partie des machines volumétriques.
Celles-ci possèdent des caractéristiques qui se distinguent de manière déterminante des machines à écoulement, qui font partie des turbocompresseurs usuels dans le cas des très grosses installations.
Le débit de refoulement dépend, en premier lieu, de la cylindrée et de la vitesse de rotation dans le cas des compresseurs à piston.
En raison du volume mort qu´ il ne faut pas éviter, le débit de refoulement diminue dans le cas d´ un rapport de pression qui augmente.
Étant donné que le débit de refoulement est une mesure de la puissance frigorifique de l´ installation frigorifique, les caractéristiques du compresseur sont importantes pour la puissance de l´ ensemble de l´ installation.
Pour ET 432, un compresseur ouvert à agent réfrigérant usuel est utilisé avec de l´ air dans un processus ouvert.
Les pressions d´ entrée et de sortie, et ainsi le rapport de pression, peuvent être ajustés par vanne dans une large amplitude.
L´ entraînement réalisé par un convertisseur de fréquence permet d´ obtenir différentes vitesses de rotation.
Les pressions, températures, puissances électriques absorbées, vitesse de rotation et couples sont pris en compte.
Le banc d´ essai est commandé par l´ API via un écran tactile.
Grâce à un routeur intégré, le banc d´ essai peut être alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC et ensuite être lues et enregistrées sur le PC (par ex. sous MS Excel).
Contenu didactique / Essais
- détermination des grandeurs caractéristiques d´ un compresseur à piston à l´ essai

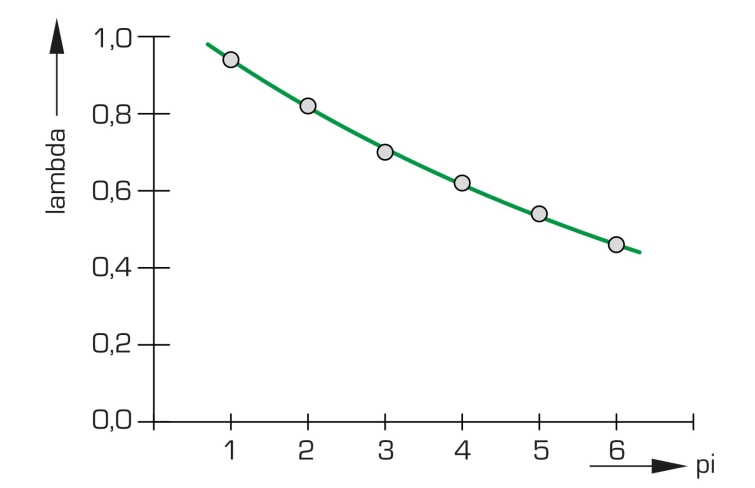

- détermination du rendement volumétrique pour différentes pressions d´ aspiration, rapports de pression et vitesses de rotation
- détermination de la puissance isotherme du compresseur
- mesure des puissances mécaniques et électriques absorbées en fonction de la pression haute/basse et du rapport de pression
- détermination du rendement mécanique et du rendement total
Les grandes lignes

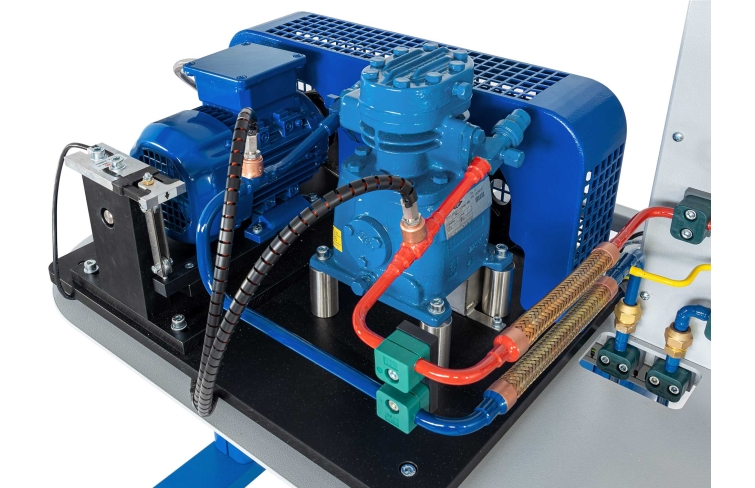

- compresseur à piston à deux cylindres ouverts issu du génie frigorifique
- mesurer et évaluer des grandeurs caractéristiques
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
Les caracté ristiques techniques
API: Weintek cMT3162X
Compresseur, nombre de cylindres: 2
vitesse de rotation: 465...975min-1
course: 26mm
alésage: 35mm
cylindrée: 50cm3
Moteur d´ entraînement
puissance: 550W
vitesse de rotation: 0...975min-1
Plages de mesure
couple: 0...10Nm
vitesse de rotation: 0...10000min-1
puissance: 0...600W
température: 0...100ºC, 0...200ºC
débit: 0...6m3/h
pression:
capteur de pression: -1...1,5bar / -1...24bar
230V, 50Hz, 1 phase
- détermination des grandeurs caractéristiques d´ un compresseur à piston à l´ essai
- détermination du rendement volumétrique pour différentes pressions d´ aspiration, rapports de pression et vitesses de rotation
- détermination de la puissance isotherme du compresseur
- mesure des puissances mécaniques et électriques absorbées en fonction de la pression haute/basse et du rapport de pression
- détermination du rendement mécanique et du rendement total
Les grandes lignes
- compresseur à piston à deux cylindres ouverts issu du génie frigorifique
- mesurer et évaluer des grandeurs caractéristiques
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
Les caracté ristiques techniques
API: Weintek cMT3162X
Compresseur, nombre de cylindres: 2
vitesse de rotation: 465...975min-1
course: 26mm
alésage: 35mm
cylindrée: 50cm3
Moteur d´ entraînement
puissance: 550W
vitesse de rotation: 0...975min-1
Plages de mesure
couple: 0...10Nm
vitesse de rotation: 0...10000min-1
puissance: 0...600W
température: 0...100ºC, 0...200ºC
débit: 0...6m3/h
pression:
capteur de pression: -1...1,5bar / -1...24bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1512x790x1414mm
Poids: env. 148kg
Nécessaire pour le fonctionnement
ventilation: 3,2m3/h; PC avec Windows recommandé
Lxlxh: 1512x790x1414mm
Poids: env. 148kg
Nécessaire pour le fonctionnement
ventilation: 3,2m3/h; PC avec Windows recommandé
Formations > BTS MS > Systèmes énergétiques et fluidiques
Techniques > Thermique > Génie frigorifique et climatique > Composants du génie frigorifique: compresseurs
Poids: 148 Kg Delai de livraison estimé : 16 semaines
