Ref: EWTGUET851
ET 851 Turbine à vapeur axiale à un étage avec mesure de puissance (Réf. 061.85100)
Nécessite une alimentation en vapeur par ET 850 ou ET 852, avec interface PC USB et logiciel inclus
Turbines à vapeur et turbomachines.
Dans la pratique, les turbines à vapeur sont principalement utilisées dans les centrales électriques pour la production d´électricité.
On distingue différents types de turbines selon le sens du débit et l´état de la vapeur, le mode de fonctionnement ainsi que l´ alimentation et l´évacuation de la vapeur.

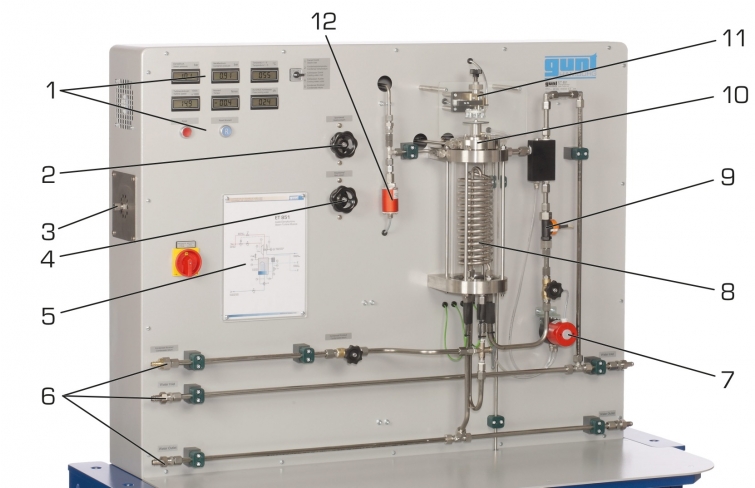

Sur l´ appareil d´ essai ET 851, il s´ agit d´ une turbine axiale à pression égale à un étage, avec un axe vertical.
La vapeur nécessaire doit être générée avec le générateur de vapeur ET 850, chauffé au gaz ou ET 852, électrique.
La turbine peut fonctionner avec de la vapeur saturée ou avec de la vapeur surchauffée.
La vapeur est décomprimée dans la turbine et liquéfiée au moyen du condenseur refroidi par eau.
La turbine est chargée au moyen d´ un frein à courants de Foucault.
La turbine possède un joint à labyrinthe sans contact sur l´ arbre avec circuit de vapeur de barrage.
Afin d´éviter des dommages tels qu´ une vitesse de rotation excessive ou une surpression dans le système, la turbine est équipée de différents dispositifs de sécurité.
Des capteurs mesurent la température, la pression et le débit à tous les points significatifs.
La vitesse de rotation de la turbine et le couple de rotation sont mesurés électroniquement au niveau du frein à courants de Foucault.

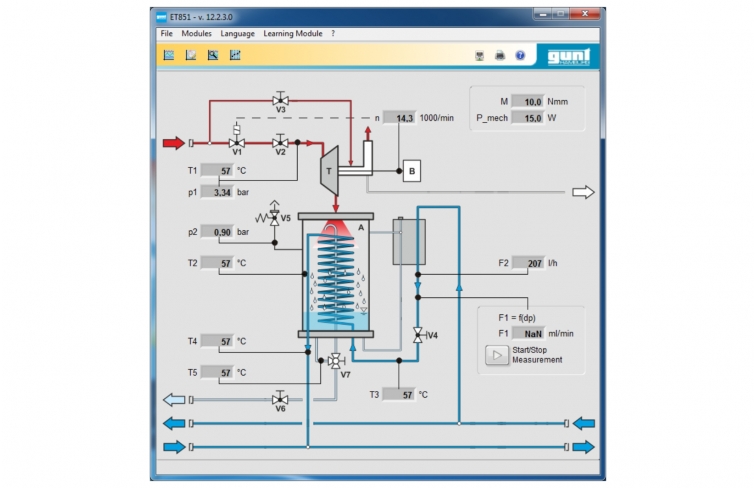

Les valeurs mesurées peuvent être lues sur des affichages numériques. Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.

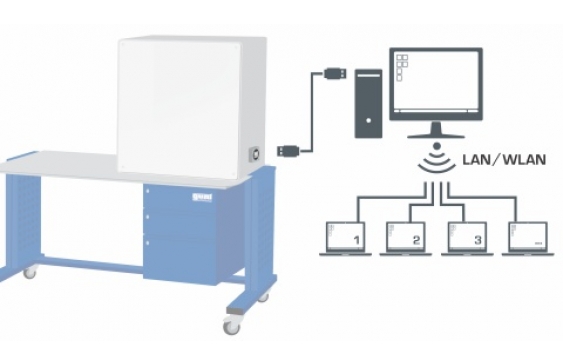

La transmission des données au PC se fait par une interface USB.

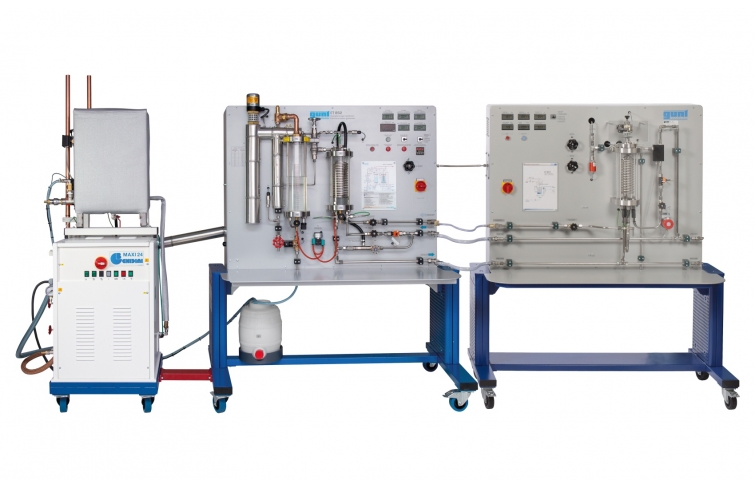

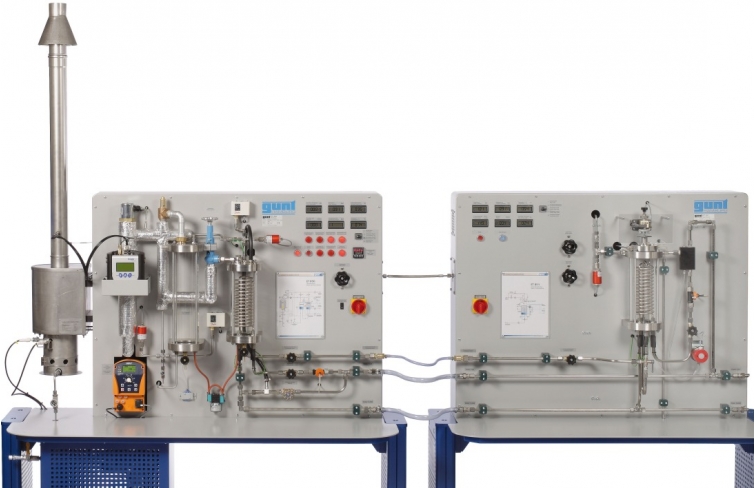

La turbine à vapeur axiale ET 851 constitue, avec le générateur de vapeur chauffé au gaz ET 850, une centrale thermique à vapeur complète à l´échelle du laboratoire.
Alternativement, le générateur de vapeur électrique ET 852 peut être utilisé pour l´ alimentation en vapeur.
Dans la pratique, les turbines à vapeur sont principalement utilisées dans les centrales électriques pour la production d´électricité.
On distingue différents types de turbines selon le sens du débit et l´état de la vapeur, le mode de fonctionnement ainsi que l´ alimentation et l´évacuation de la vapeur.
Sur l´ appareil d´ essai ET 851, il s´ agit d´ une turbine axiale à pression égale à un étage, avec un axe vertical.
La vapeur nécessaire doit être générée avec le générateur de vapeur ET 850, chauffé au gaz ou ET 852, électrique.
La turbine peut fonctionner avec de la vapeur saturée ou avec de la vapeur surchauffée.
La vapeur est décomprimée dans la turbine et liquéfiée au moyen du condenseur refroidi par eau.
La turbine est chargée au moyen d´ un frein à courants de Foucault.
La turbine possède un joint à labyrinthe sans contact sur l´ arbre avec circuit de vapeur de barrage.
Afin d´éviter des dommages tels qu´ une vitesse de rotation excessive ou une surpression dans le système, la turbine est équipée de différents dispositifs de sécurité.
Des capteurs mesurent la température, la pression et le débit à tous les points significatifs.
La vitesse de rotation de la turbine et le couple de rotation sont mesurés électroniquement au niveau du frein à courants de Foucault.
Les valeurs mesurées peuvent être lues sur des affichages numériques. Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La turbine à vapeur axiale ET 851 constitue, avec le générateur de vapeur chauffé au gaz ET 850, une centrale thermique à vapeur complète à l´échelle du laboratoire.
Alternativement, le générateur de vapeur électrique ET 852 peut être utilisé pour l´ alimentation en vapeur.
Contenu didactique / Essais
- mode de fonctionnement d´ une turbine à vapeur:
consommation de vapeur de la turbine
puissance de la turbine à différents réglages
étude des pertes au niveau des différents composants de la turbine
évolution de la puissance et du couple de rotation
rendement global comparé au rendement théorique
Les grandes lignes
- turbine à vapeur axiale à un étage à l´échelle du laboratoire
- différents dispositifs de sécurité et de surveillance
- construction d´ une centrale thermique à vapeur complète avec le générateur de vapeur chauffé au gaz ET 850
- alimention en vapeur alternative par générateur de vapeur électrique ET 852
- mode de fonctionnement d´ une turbine à vapeur:
consommation de vapeur de la turbine
puissance de la turbine à différents réglages
étude des pertes au niveau des différents composants de la turbine
évolution de la puissance et du couple de rotation
rendement global comparé au rendement théorique
Les grandes lignes
- turbine à vapeur axiale à un étage à l´échelle du laboratoire
- différents dispositifs de sécurité et de surveillance
- construction d´ une centrale thermique à vapeur complète avec le générateur de vapeur chauffé au gaz ET 850
- alimention en vapeur alternative par générateur de vapeur électrique ET 852
Caractéristiques techniques
Turbine à action axiale à un niveau
- diamètre de la roue: 54mm
- vitesse de rotation max.: 40000min-1
- pression d´ entrée max.: 9bar abs.
- pression de sortie max.: 1bar abs.
- puissance nominale: 50W
Plages de mesure
-pression:
0...16bar (vapeur)
0...1,6bar (condenseur)
- pression différentielle: 0...50mbar
- débit: 0...720L/h (eau de refroidissement)
- vitesse de rotation: 0...50000min-1
- couple: 0...70Nmm
- température: 0...400ºC
230V, 50Hz, 1 phase
Turbine à action axiale à un niveau
- diamètre de la roue: 54mm
- vitesse de rotation max.: 40000min-1
- pression d´ entrée max.: 9bar abs.
- pression de sortie max.: 1bar abs.
- puissance nominale: 50W
Plages de mesure
-pression:
0...16bar (vapeur)
0...1,6bar (condenseur)
- pression différentielle: 0...50mbar
- débit: 0...720L/h (eau de refroidissement)
- vitesse de rotation: 0...50000min-1
- couple: 0...70Nmm
- température: 0...400ºC
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1530x790x1770mm
Poids: env. 180kg
Necessaire au fonctionnement
raccord d´ eau: 350L/h, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1530x790x1770mm
Poids: env. 180kg
Necessaire au fonctionnement
raccord d´ eau: 350L/h, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
