Ref: EWTGUHM150.06
HM 150.06 Stabilité des corps flottants (Réf. 070.15006)
Détermination du métacentre et de la poussée verticale; section de membrure rectangulaire
En hydrostatique, le métacentre est un point d'observation important pour évaluer la stabilité des corps flottants.
La stabilité décrit la capacité d'un bateau à se redresser depuis une position gîtée.

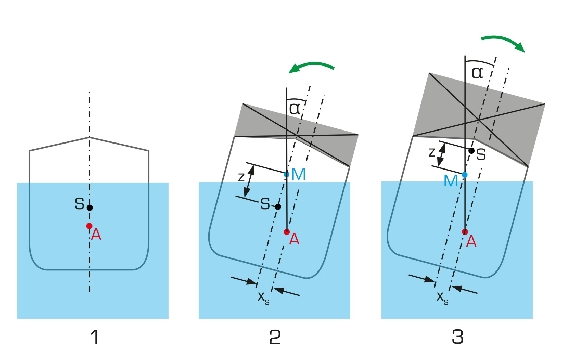

Le métacentre est le point d'intersection entre le vecteur de poussée et l'axe de symétrie du bateau pour un gîte donné.

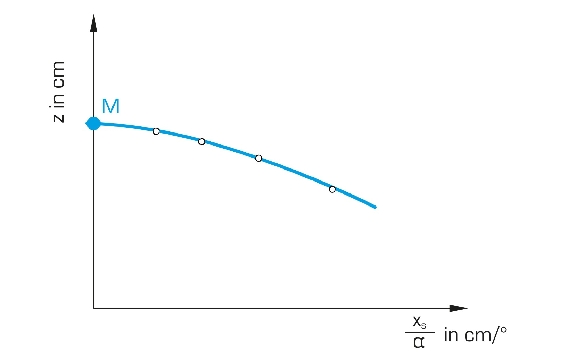

Le HM 150.06 permet d'étudier la stabilité d'un corps flottant et de déterminer graphiquement le métacentre.
Il est également possible de déterminer la poussée du corps flottant.
L'essai est conçu de manière simple et est parfaitement adapté à la mise en pratique en petits groupes.

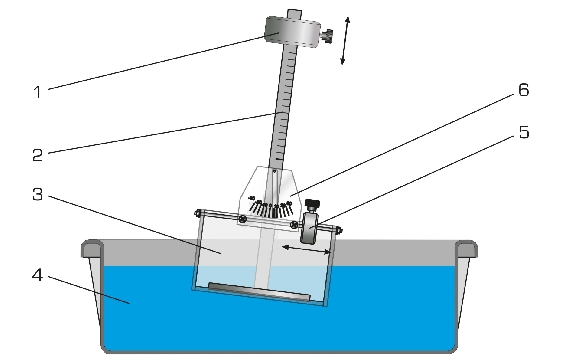

L'essai est réalisé avec un réservoir rempli d'eau. Comme corps flottant, on utilise un corps transparent avec une section de membrure rectangulaire.
Des poids de charge déplaçables à l'horizontale et à la verticale permettent de décaler le centre de gravité et le gîte.
La position des poids de charge peut être lue sur des échelles graduées. Un inclinomètre indique le gîte.
L'accessoire HM 150.39 est disponible en option pour la réalisation d'autres essais avec différentes formes de membrures.
La stabilité décrit la capacité d'un bateau à se redresser depuis une position gîtée.
Le métacentre est le point d'intersection entre le vecteur de poussée et l'axe de symétrie du bateau pour un gîte donné.
Le HM 150.06 permet d'étudier la stabilité d'un corps flottant et de déterminer graphiquement le métacentre.
Il est également possible de déterminer la poussée du corps flottant.
L'essai est conçu de manière simple et est parfaitement adapté à la mise en pratique en petits groupes.
L'essai est réalisé avec un réservoir rempli d'eau. Comme corps flottant, on utilise un corps transparent avec une section de membrure rectangulaire.
Des poids de charge déplaçables à l'horizontale et à la verticale permettent de décaler le centre de gravité et le gîte.
La position des poids de charge peut être lue sur des échelles graduées. Un inclinomètre indique le gîte.
L'accessoire HM 150.39 est disponible en option pour la réalisation d'autres essais avec différentes formes de membrures.
Contenu didactique / Essais
Étude et détermination
- de la poussée et du centre de poussée
- du centre de gravité, du métacentre et de la stabilité
- du gîte
Les grandes lignes
- stabilité d'un corps flottant
- détermination du métacentre
- autres corps flottants avec différentes formes de membrures disponibles en option, HM 150.39
Étude et détermination
- de la poussée et du centre de poussée
- du centre de gravité, du métacentre et de la stabilité
- du gîte
Les grandes lignes
- stabilité d'un corps flottant
- détermination du métacentre
- autres corps flottants avec différentes formes de membrures disponibles en option, HM 150.39
Caractéristiques techniques
Corps flottant
- Lxlxh: 300x130x190mm
- hauteur de mât: 400mm
Échelle horizontale: 180mm
Échelle verticale: 400mm
Échelle de hauteur du corps flottant: 120mm
Échelle de l'inclinomètre: +/- 35º
Poids
- corps flottant sans poids de charge: env. 2,7kg
- poids de charge vertical: 575g
- poids de charge horizontal: 196g
Réservoir d'eau: 50L
Corps flottant
- Lxlxh: 300x130x190mm
- hauteur de mât: 400mm
Échelle horizontale: 180mm
Échelle verticale: 400mm
Échelle de hauteur du corps flottant: 120mm
Échelle de l'inclinomètre: +/- 35º
Poids
- corps flottant sans poids de charge: env. 2,7kg
- poids de charge vertical: 575g
- poids de charge horizontal: 196g
Réservoir d'eau: 50L
Informations logistiques
Dimensions et poids
Lxlxh: 660x450x220mm (réservoir)
Poids: env. 6kg
Liste de livraison
1 appareil d´ essai
1 documentation didactique
Lxlxh: 660x450x220mm (réservoir)
Poids: env. 6kg
Liste de livraison
1 appareil d´ essai
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de l'hydrostatique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrostatique
Poids: 6 Kg Delai de livraison estimé : 5 semaines
