Ref: EWTGUHM161.13
HM 161.13 Mesure électronique de la pression, 10x 0...100mbar (Réf. 070.16113)
avec logiciel et interface USB
Pour de nombreux essais sur l´écoulement dans des canaux, il est important de connaître la profondeur de l´écoulement.

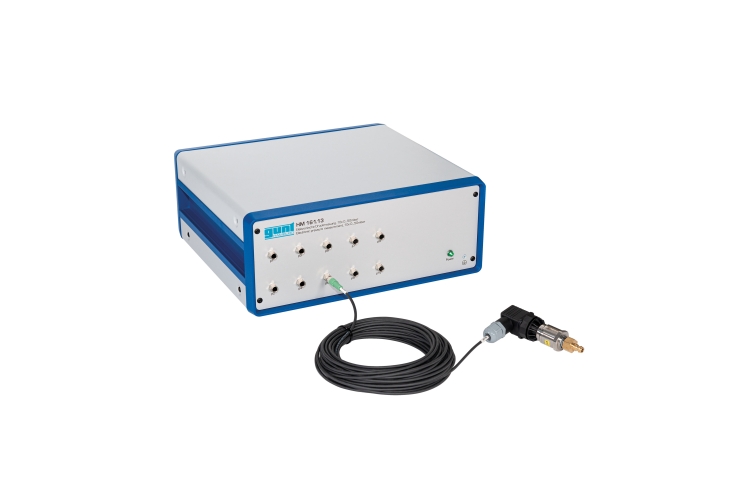

À l´ aide du HM 161.13, la profondeur de l´écoulement peut être enregistrée sous la forme de la hauteur de pression à l´ aide de dix capteurs de pression et être affichée sur un logiciel.
Le débit sortant du HM 161 est en outre affiché. Tous les capteurs sont raccordés à un amplificateur de mesure.
Les valeurs de mesure sont transmises par l´ amplificateur de mesure à un PC afin d´ y être évaluées à l´ aide du logiciel de HM 161.
La transmission des données au PC se fait par une interface USB.

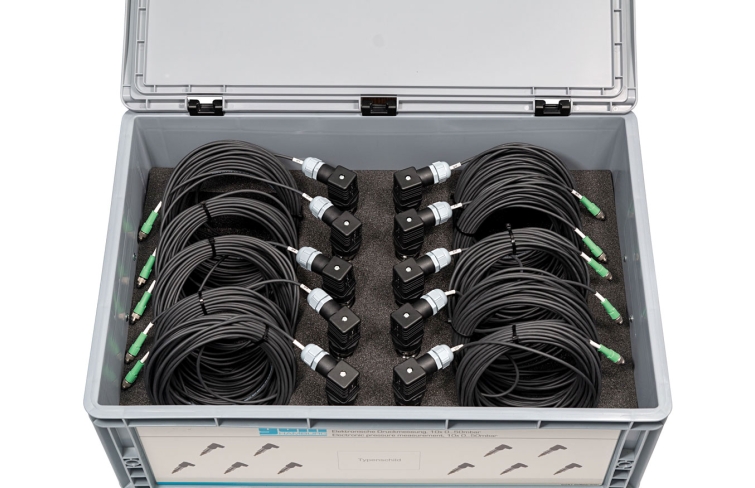

Selon l´ essai concerné, les capteurs de pression sont raccordés à un maximum de dix points de mesure différents le long de la section d´ essai du HM 161.
Les hauteurs de pression sont affichées en mbar dans le logiciel.
L´ attribution des capteurs de pression aux points de mesure permet de représenter l´évolution des hauteurs de pression le long de la section d´ essai.
L´ enregistrement du débit permet de représenter la hauteur de pression en fonction du débit.
Il est possible d´ utiliser plusieurs HM 161.13 en même temps afin d´ afficher les hauteurs de pression sur tous les points de mesure de la section d´ essai.
À l´ aide du HM 161.13, la profondeur de l´écoulement peut être enregistrée sous la forme de la hauteur de pression à l´ aide de dix capteurs de pression et être affichée sur un logiciel.
Le débit sortant du HM 161 est en outre affiché. Tous les capteurs sont raccordés à un amplificateur de mesure.
Les valeurs de mesure sont transmises par l´ amplificateur de mesure à un PC afin d´ y être évaluées à l´ aide du logiciel de HM 161.
La transmission des données au PC se fait par une interface USB.
Selon l´ essai concerné, les capteurs de pression sont raccordés à un maximum de dix points de mesure différents le long de la section d´ essai du HM 161.
Les hauteurs de pression sont affichées en mbar dans le logiciel.
L´ attribution des capteurs de pression aux points de mesure permet de représenter l´évolution des hauteurs de pression le long de la section d´ essai.
L´ enregistrement du débit permet de représenter la hauteur de pression en fonction du débit.
Il est possible d´ utiliser plusieurs HM 161.13 en même temps afin d´ afficher les hauteurs de pression sur tous les points de mesure de la section d´ essai.
Contenu didactique / Essais
Les grandes lignes
affichage simultané de dix hauteurs de pression le long de la section d´ essai du HM 161
affichage simultané de dix hauteurs de pression le long de la section d´ essai du HM 161
Caractéristiques techniques
Plages de mesure
pression: 10x 0... 100mbar, correspond à 0...1000mmCA
Plages de mesure
pression: 10x 0... 100mbar, correspond à 0...1000mmCA
Informations logistiques
Dimensions et poids

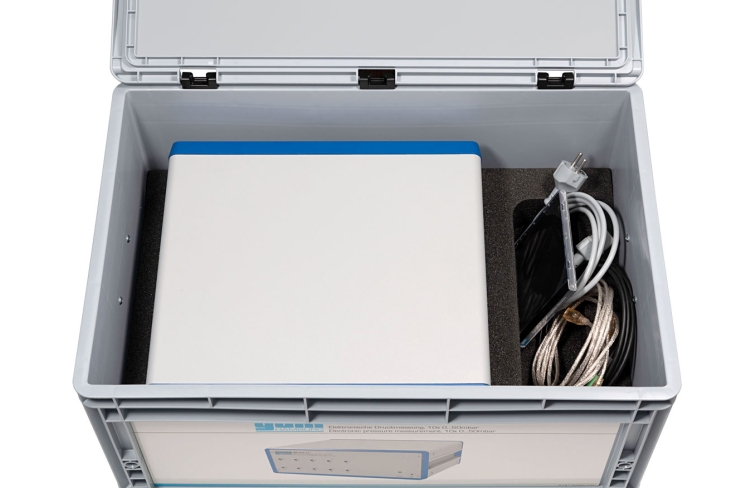

Lxlxh: 370x330x160mm (amplificateur de mesure)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 17kg (total)
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Lxlxh: 370x330x160mm (amplificateur de mesure)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 17kg (total)
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Poids: 17 Kg Delai de livraison estimé : 16 semaines
