Ref: EWTGUHM161
HM 161 Canal d'essai hydraulique 600x800mm, circuit eau fermé, inclinaison réglable (Réf. 070.1610)
Longueur totale: 21m, longueur utile 16 m
Le canal d´ essai HM 161 est le plus grand dans cette catégorie de produits GUNT.
Les vitesses d´écoulement pouvant être atteintes dans le canal d´ essai ainsi que la longueur importante de la section d´ essai sont des conditions optimales pour la conception de projets individuels.
Ces projets peuvent en effet se rapprocher au plus près de la réalité.
La section d´ essai a une longueur de 16m et une coupe transversale de 600x800mm.
Les parois latérales de la section d´ essai sont en verre trempé permettant l´ observation optimale des essais.
Tous les composants en contact avec l´ eau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).

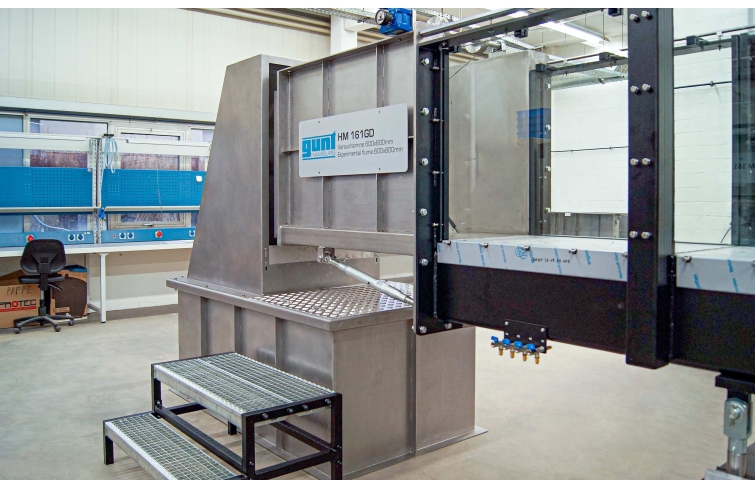

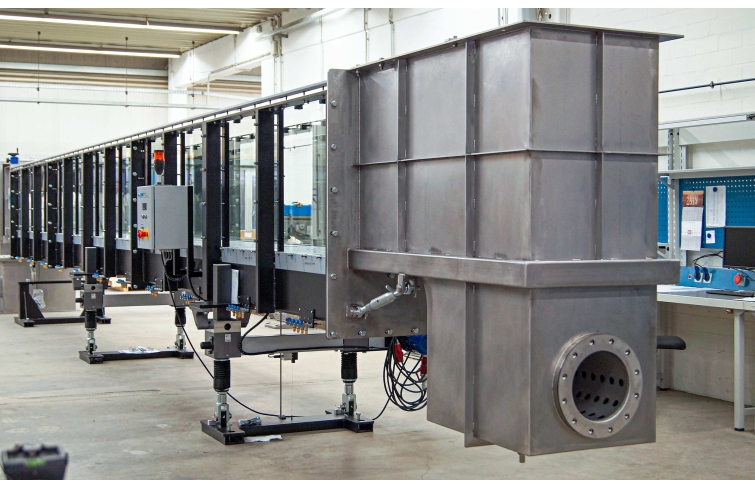

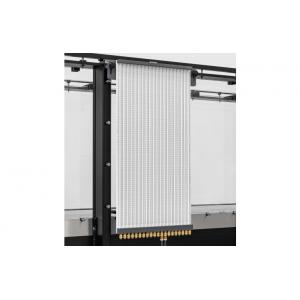

L´élément d´ entrée est conçu de telle manière à minimiser les turbulences de l´écoulement à son arrivée dans la section d´ essai.

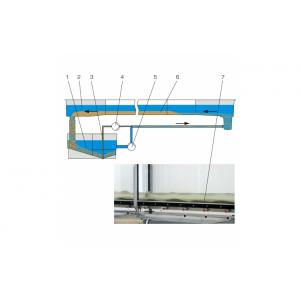

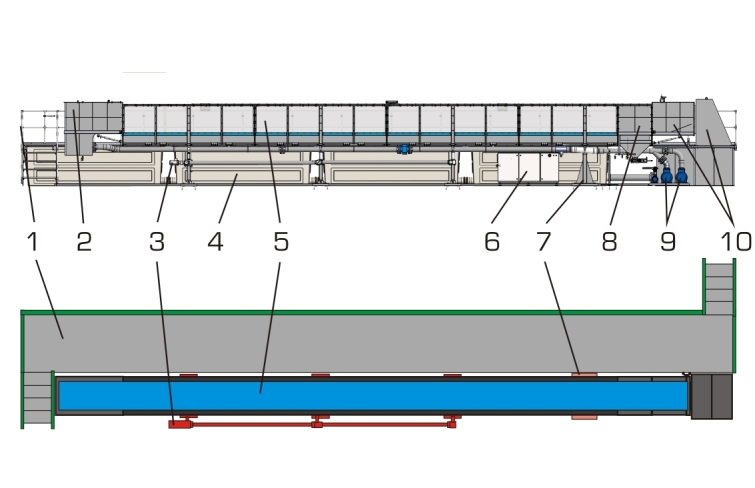

Le circuit d´ eau fermé est constitué d´ une série de réservoirs d´ eau et d´ une pompe de forte puissance.

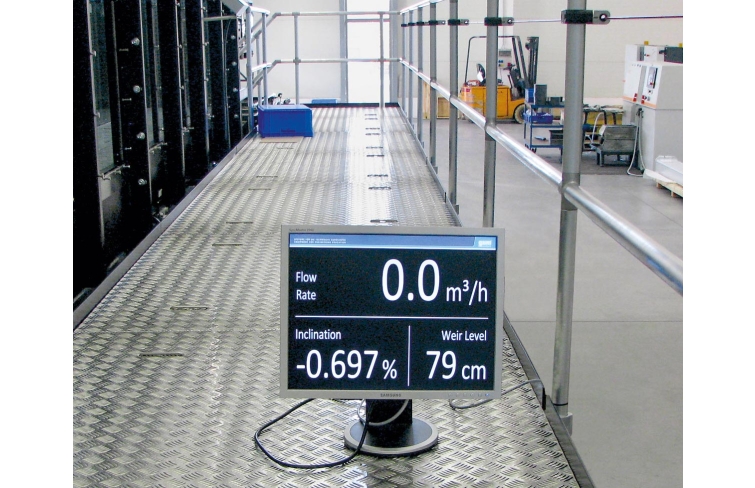

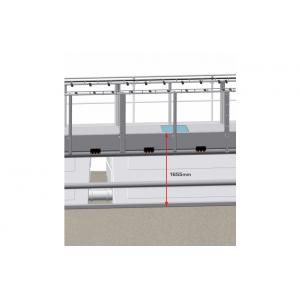

Les réservoirs sont intégrés à l´ installation de telle manière qu´ ils peuvent aussi servir de galerie dans laquelle il est possible de se tenir.
L´ utilisateur peut ainsi accéder facilement à n´ importe quel endroit de la section d´ essai.

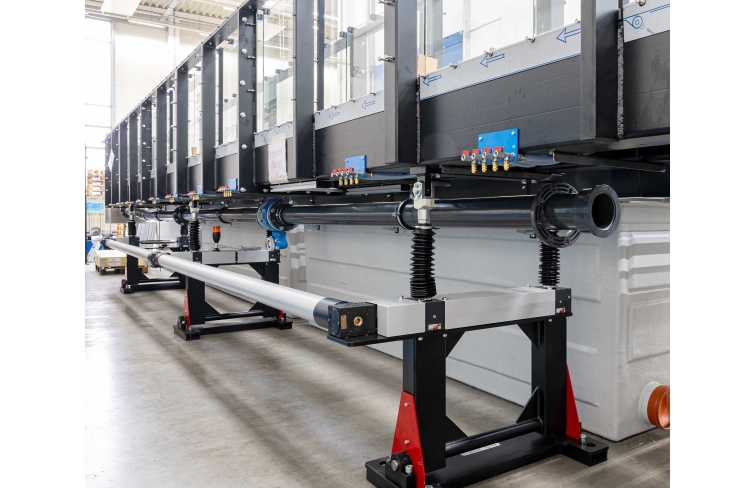

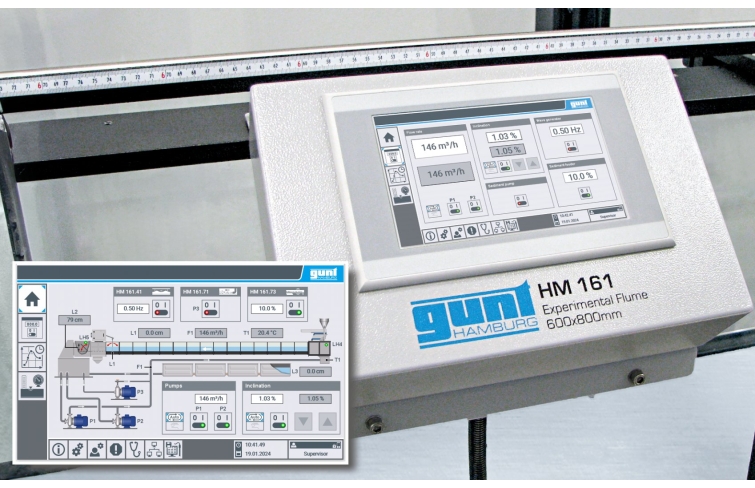

Afin de permettre la simulation de chutes et l´ ajustage d´ un écoulement uniforme ayant une profondeur constante, le canal d´ essai est équipé d´ un système d´ ajustage de l´ inclinaison motorisé.

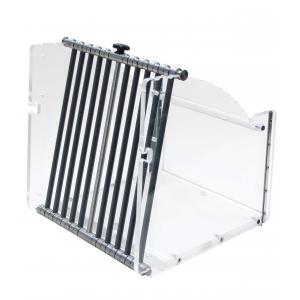

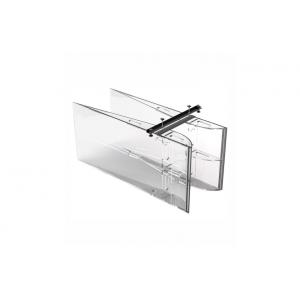

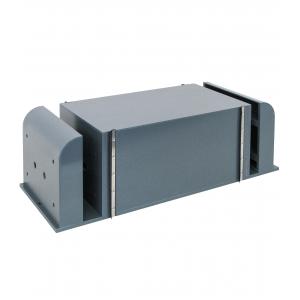

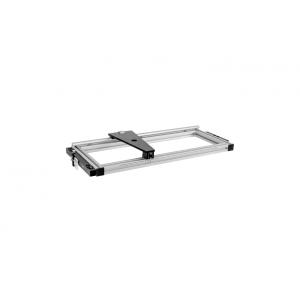

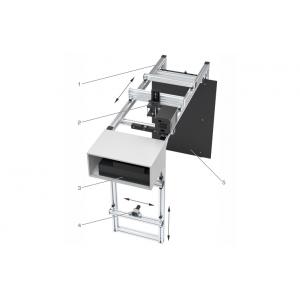

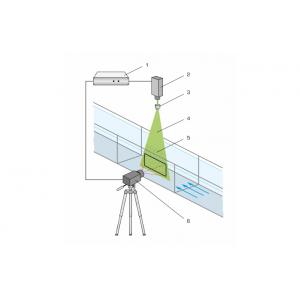

De nombreux modèles sont disponibles en tant qu´ accessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d´ essais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d´ essai.
Les vitesses d´écoulement pouvant être atteintes dans le canal d´ essai ainsi que la longueur importante de la section d´ essai sont des conditions optimales pour la conception de projets individuels.
Ces projets peuvent en effet se rapprocher au plus près de la réalité.
La section d´ essai a une longueur de 16m et une coupe transversale de 600x800mm.
Les parois latérales de la section d´ essai sont en verre trempé permettant l´ observation optimale des essais.
Tous les composants en contact avec l´ eau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).
L´élément d´ entrée est conçu de telle manière à minimiser les turbulences de l´écoulement à son arrivée dans la section d´ essai.
Le circuit d´ eau fermé est constitué d´ une série de réservoirs d´ eau et d´ une pompe de forte puissance.
Les réservoirs sont intégrés à l´ installation de telle manière qu´ ils peuvent aussi servir de galerie dans laquelle il est possible de se tenir.
L´ utilisateur peut ainsi accéder facilement à n´ importe quel endroit de la section d´ essai.
Afin de permettre la simulation de chutes et l´ ajustage d´ un écoulement uniforme ayant une profondeur constante, le canal d´ essai est équipé d´ un système d´ ajustage de l´ inclinaison motorisé.
De nombreux modèles sont disponibles en tant qu´ accessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d´ essais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d´ essai.
Contenu didactique / Essais
Avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
- écoulement uniforme et écoulement non uniforme
- formules de débit

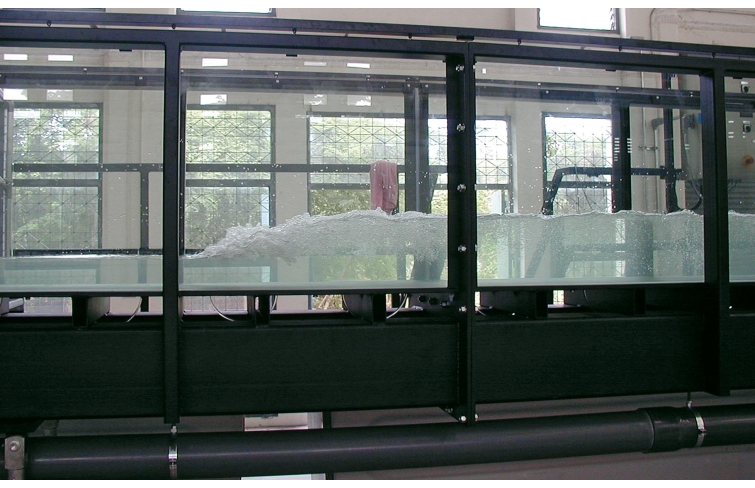

- changement d'écoulement (ressaut)

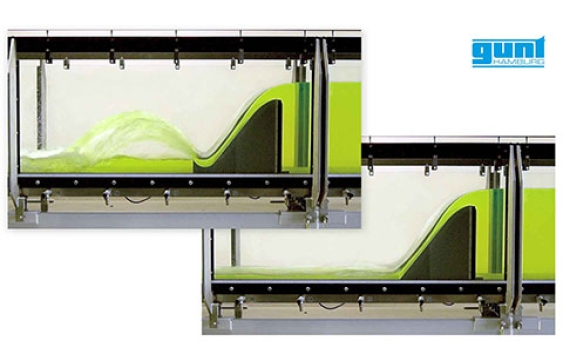

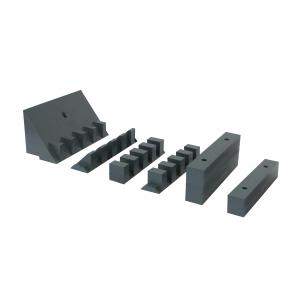

- dissipation d'énergie (ressaut, bassin d'amortissement)

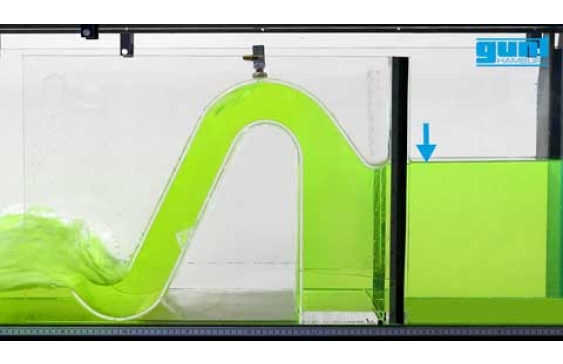

- écoulement par des ouvrages de contrôle

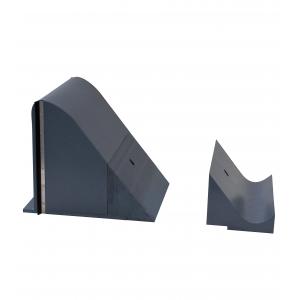

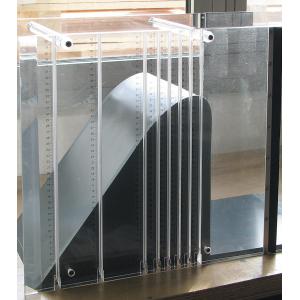

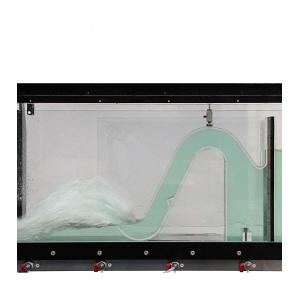

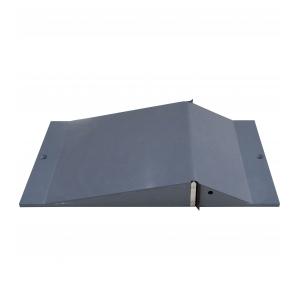

-- déversoirs (à paroi mince, à crête déversante, à
-- crête arrondie)

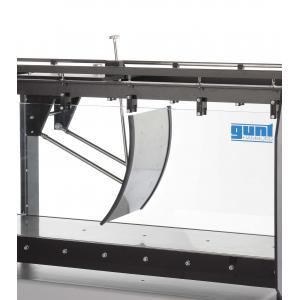

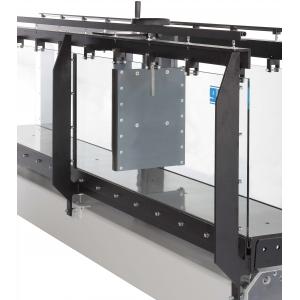

-- écoulement en dessous de vannes

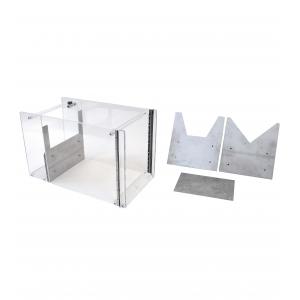

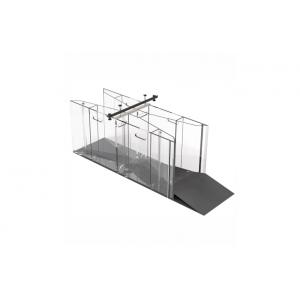

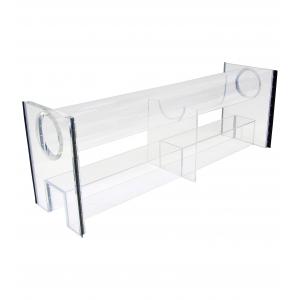

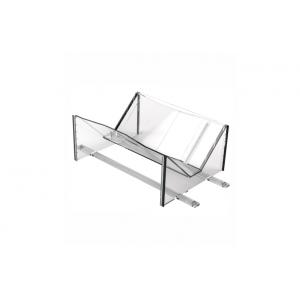

- canal jaugeur
- pertes locales dues à des obstacles

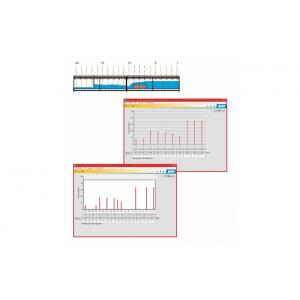

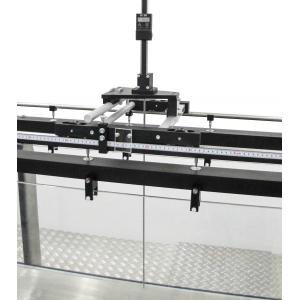

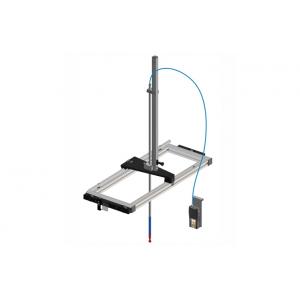

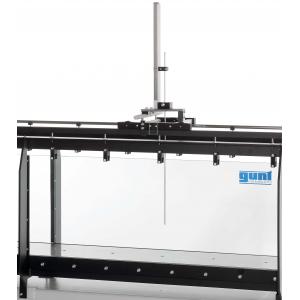

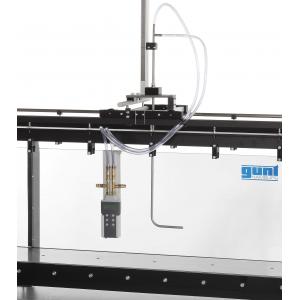

- lignes d'eau

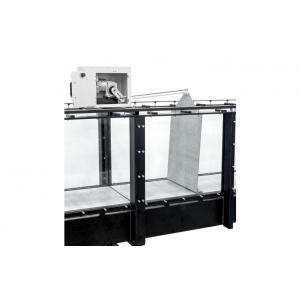

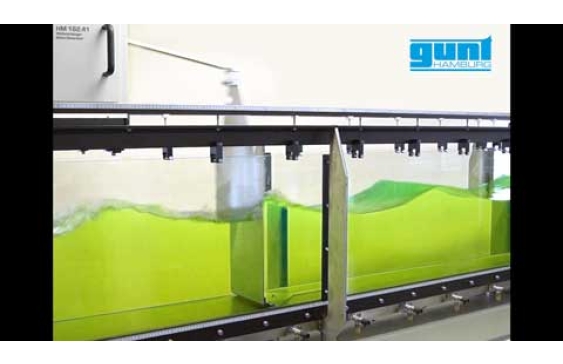

- écoulement non stationnaire: vagues

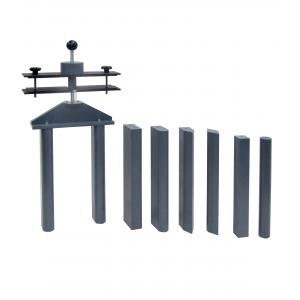

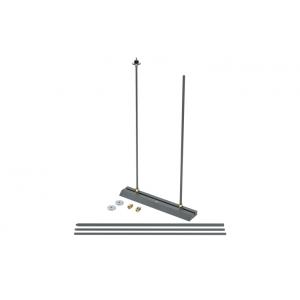

- pilots vibrants

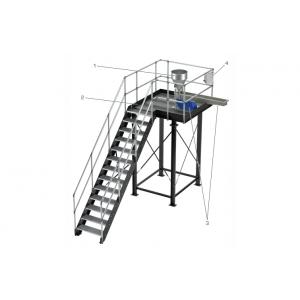

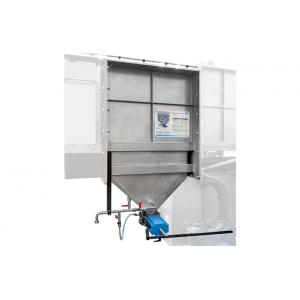

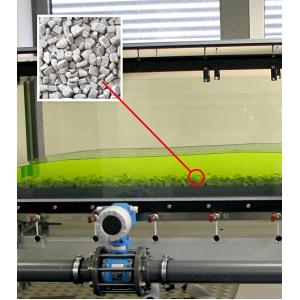

- transport des sédiments
Les grandes lignes
- Section d'essai avec parois latérales transparentes, longueur de 16m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles de tous les domaines du génie hydraulique disponibles comme accessoires
Avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
- écoulement uniforme et écoulement non uniforme
- formules de débit
- changement d'écoulement (ressaut)
- dissipation d'énergie (ressaut, bassin d'amortissement)
- écoulement par des ouvrages de contrôle
-- déversoirs (à paroi mince, à crête déversante, à
-- crête arrondie)
-- écoulement en dessous de vannes
- canal jaugeur

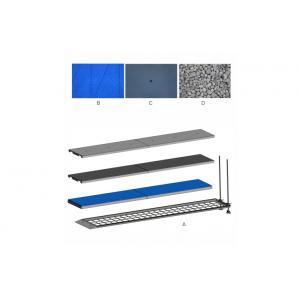

- pertes locales dues à des obstacles
- lignes d'eau
- écoulement non stationnaire: vagues
- pilots vibrants
- transport des sédiments
Les grandes lignes
- Section d'essai avec parois latérales transparentes, longueur de 16m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles de tous les domaines du génie hydraulique disponibles comme accessoires
Caractéristiques techniques
Caractéristiques techniques
Section d'essai
- longueur: 16m
- section d'écoulement lxh: 600x800mm
- système d'ajustage de l'inclinaison: -0,75...2,1%
- 3 vérins de levage à vis
Réservoirs
- 1x 2300L
- 5x 4300L
Pompe
- puissance absorbée: 15KW
- débit de refoulement max.: 440m³/h
- hauteur de refoulement max.: 17,5m
Plage de mesure du débit: 20...400m³/h
Caractéristiques techniques
Section d'essai
- longueur: 16m
- section d'écoulement lxh: 600x800mm
- système d'ajustage de l'inclinaison: -0,75...2,1%
- 3 vérins de levage à vis
Réservoirs
- 1x 2300L
- 5x 4300L
Pompe
- puissance absorbée: 15KW
- débit de refoulement max.: 440m³/h
- hauteur de refoulement max.: 17,5m
Plage de mesure du débit: 20...400m³/h
Informations logistiques
Dimensions et poids
Lxlxh: 20000x4000x3000mm
Poids: env. 4000kg
Necessaire au fonctionnement
400V, 50Hz, 3 phases
Liste de livraison
1 canal d'essai
1 documentation didactique
Lxlxh: 20000x4000x3000mm
Poids: env. 4000kg
Necessaire au fonctionnement
400V, 50Hz, 3 phases
Liste de livraison
1 canal d'essai
1 documentation didactique
Poids: 4000 Kg Delai de livraison estimé : 16 semaines
