Ref: EWTGUHM163
HM 163 Canal d'essai 409x500mm (Réf. 070.16300)

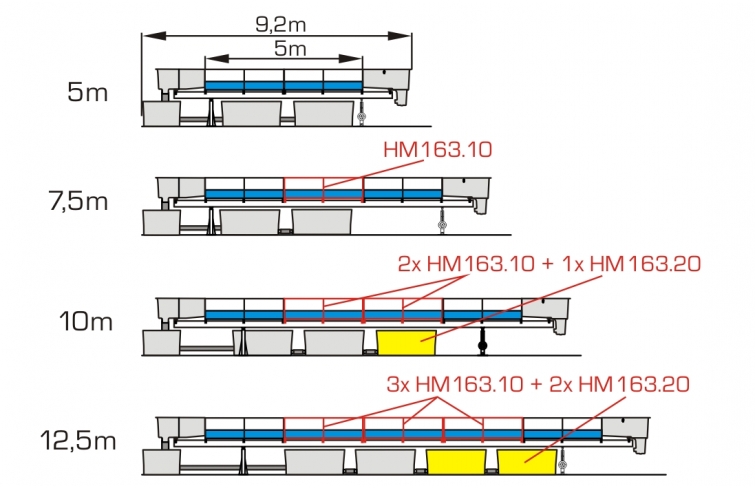

Si 7.5m (1xHM163.10) / 10m (2xHM163.10+1xHM163.20) / 12.5m (3xHM163.10+2xHM163.20)
Par exemple, les structures de contrôle pour la régulation d´écoulement et diverses méthodes de mesure de l´écoulement sont démontrées.

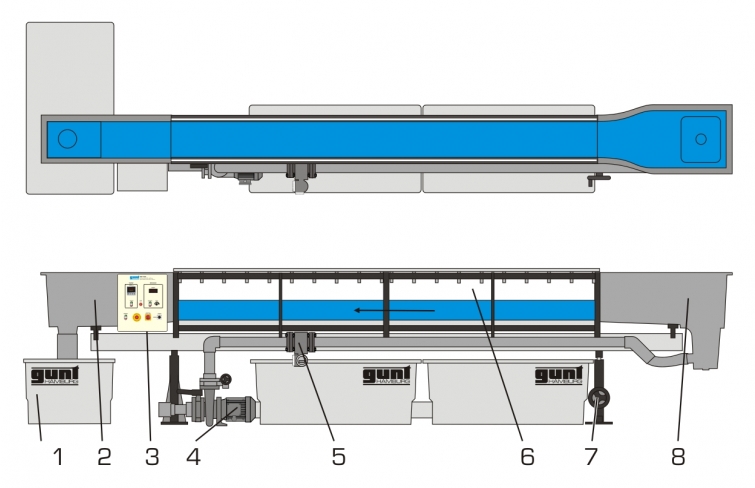

Le canal d´ essai HM 163 possède un circuit d´ eau fermé et une section expérimentale extensible.
Les parois latérales de la section d´ essai sont en verre trempé permettant l´ observation optimale des essais.
Tous les composants en contact avec l´ eau sont fabriqués dans des matériaux résistants à la corrosion.
L´élément d´ entrée est conçu de telle manière à minimiser les turbulences de l´écoulement à son arrivée dans la section d´ essai.
Afin de permettre la simulation de chutes et l´ ajustage d´ un écoulement uniforme ayant une profondeur constante, il est possible d´ ajuster en continu l´ inclinaison du canal d´ essai.
De nombreux modèles sont disponibles en tant qu´ accessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d´ essais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d´ essai.

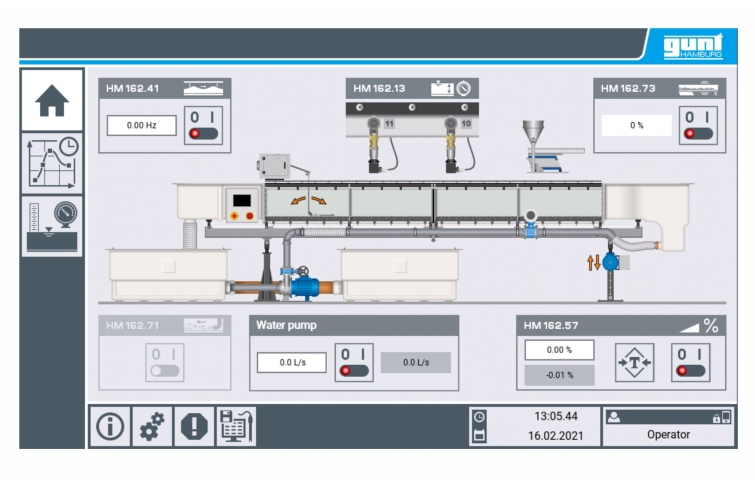

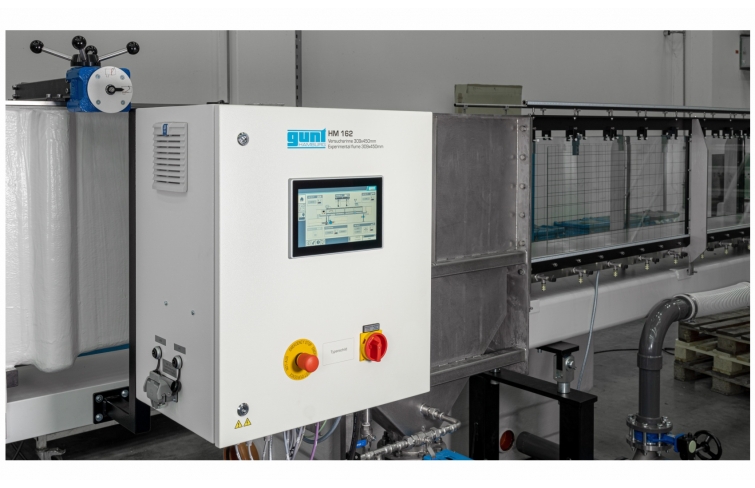

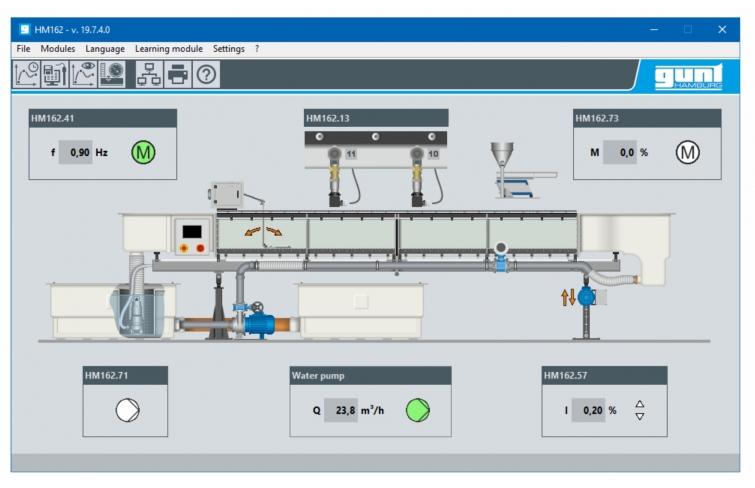

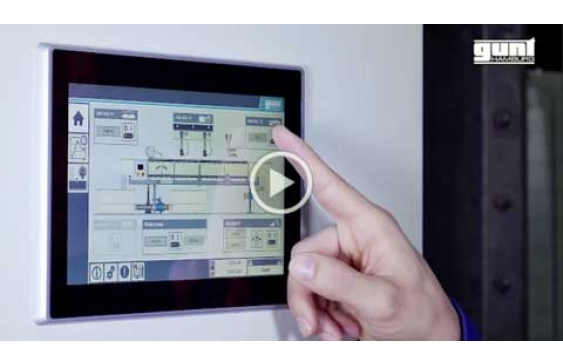

Le canal d´ essai est commandé par l´ API via un écran tactile.
Grâce à un routeur intégré, le canal d´ essai peut être alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin d´ y être exploitées à l´ aide du logiciel GUNT.
L´ utilisation d´ une caméra est nécessaire pour l´ observation des essais dans le cadre de l´ apprentissage à distance.
- avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
écoulement uniforme et écoulement non uniforme
formules de débit
changement d´écoulement (ressaut)

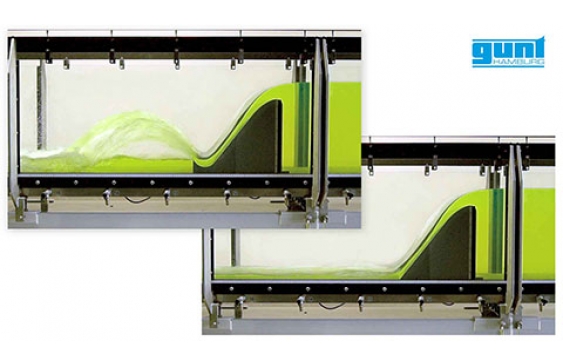

dissipation d´énergie (ressaut, bassin d´ amortissement)
écoulement par des ouvrages de contrôle: déversoirs (à paroi mince, à crête déversante, à crête arrondie)
écoulement par des ouvrages de contrôle: écoulement en dessous de vannes
canal jaugeur
pertes locales dues à des obstacles
écoulement non stationnaire: vagues
pilots vibrants
transport des sédiments
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur des terminaux
navigation dans le menu indépendante de la surface affichée sur l´écran tactile
différents niveaux d´ utilisateurs sélectionnables sur le terminal: pour l´ observation des essais ou pour la commande et l´ utilisation
Les grandes lignes
- essais des principes de base aux projets de recherche, section d´ essai disponibles de 5m, 7,5m, 10m à 12,5m
- commande de l´ installation par API intégré
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplémentaires: PC, tablette, smartphone
- modèles de tous les domaines du génie hydraulique disponibles comme accessoires
Section d´ essai
- longueur possible: 5m-7,5m-10m-12,5m
- section d´écoulement lxh: 409x500mm
- système d´ ajustage de l´ inclinaison: -0,5...+2,5%
3 réservoirs, en matière plastique renforcée de fibres de verre, 1100L chacun
Pompe
- puissance absorbée: 7,5kW
- débit de refoulement max.: 130m3/h
- hauteur de refoulement max.: 30m
- vitesse de rotation: 2800min-1
Plages de mesure
- débit: 5,4...130m3/h
400V, 50Hz, 3 phases - 5 pôles
Lxlxh: 8570x2000x2200mm (section d´ essai de 5m)
Poids à vide: env. 2100kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
1 canal d'essai
1 jeu d'outils
1 documentation didactique
Accessoires en option
Ouvrages de contrôle

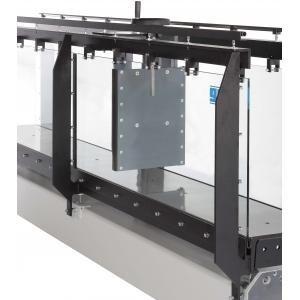

HM 163.29 Vanne plane

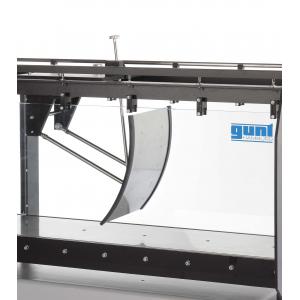

HM 163.40 Vanne radiale

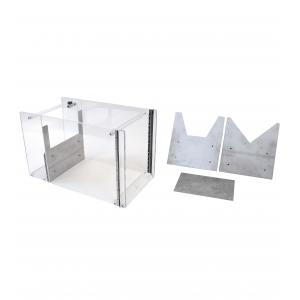

HM 163.30 Jeu de déversoirs à paroi mince, quatre types

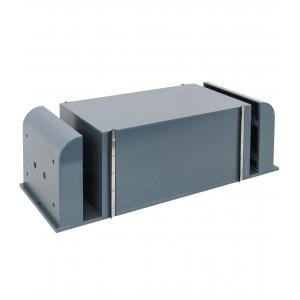

HM 163.31 Déversoir à seuil épais

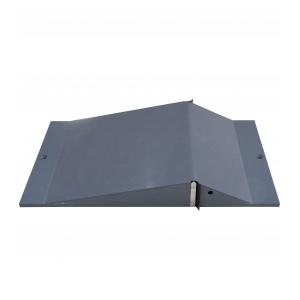

HM 163.33 Déversoir cunéiforme

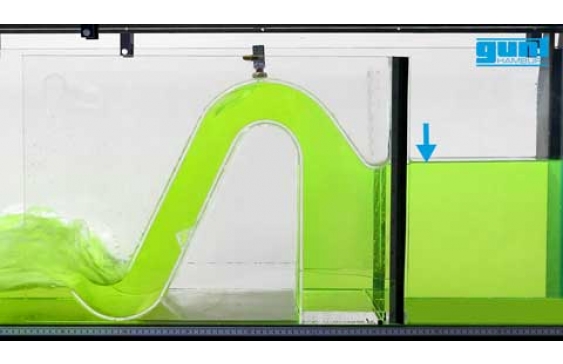

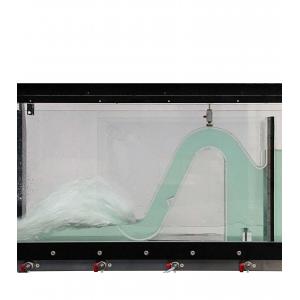

HM 163.36 Déversoir à siphon

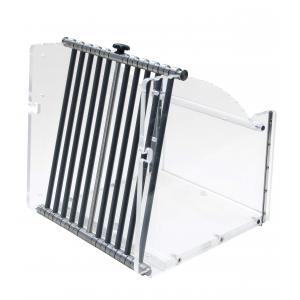

HM 163.38 Dégrilleur

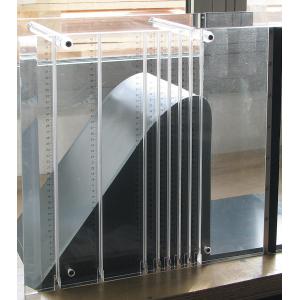

HM 163.34 Déversoir à crête arrondie avec mesure de pression

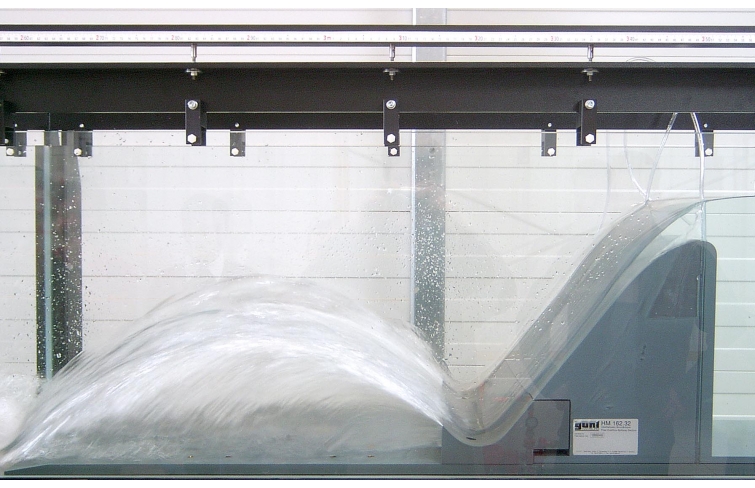

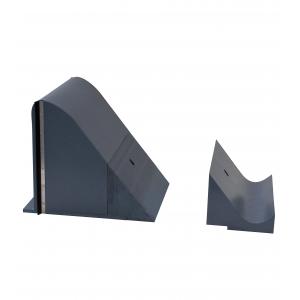

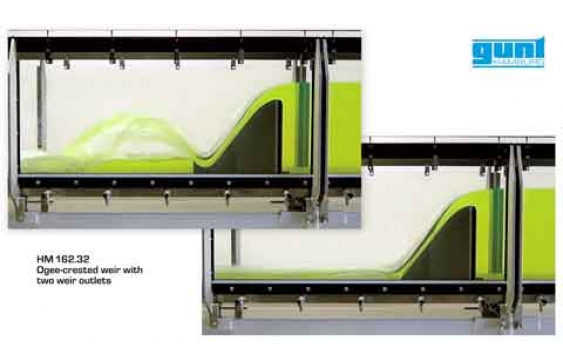

HM 163.32 Déversoir à crête arrondie avec deux évacuateurs

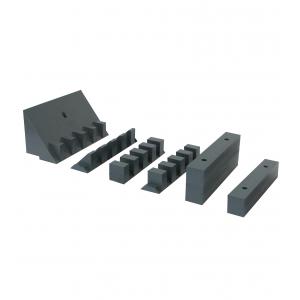

HM 163.35 Éléments de dissipation d'énergie
Modification de la coupe transversale

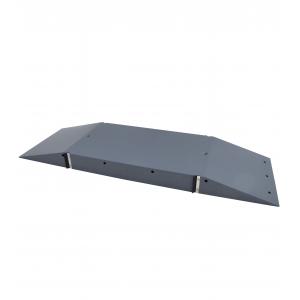

HM 163.44 Seuil

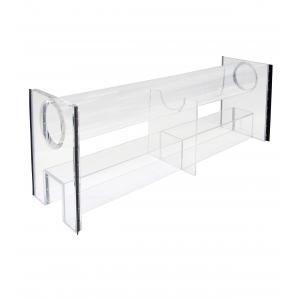

HM 163.45 Passage

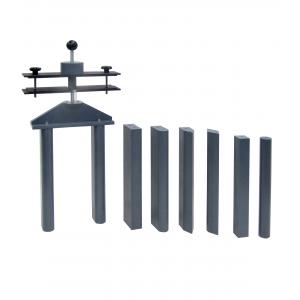

HM 163.46 Jeu de piles, sept profils

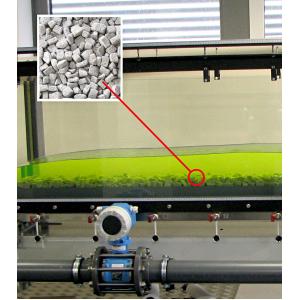

HM 163.77 Fond du canal avec galets
Canaux jaugeurs

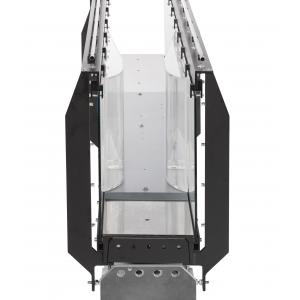

HM 163.51 Canal Venturi

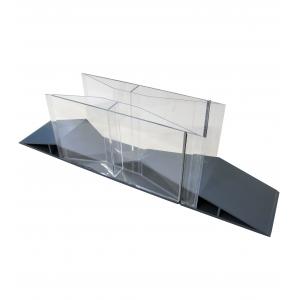

HM 163.55 Canal Parshall

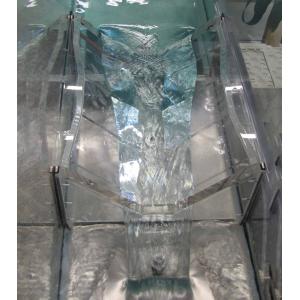

HM 163.63 Canal trapézoïdal
Autres essais

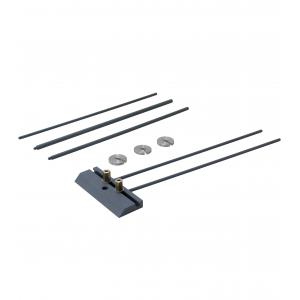

HM 163.61 Pilots vibrants

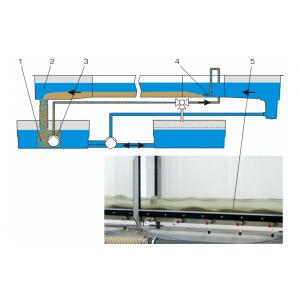

HM 163.71 Circuit de sédiments fermé

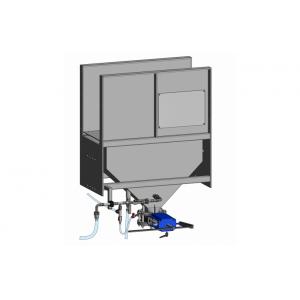

HM 163.72 Piège à sédiments

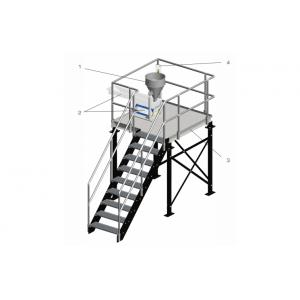

HM 163.73 Alimentateur en sédiments

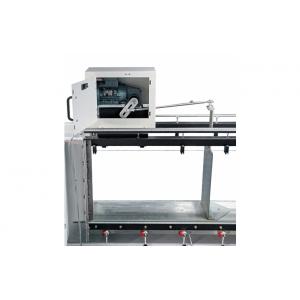

HM 163.41 Générateur de vagues

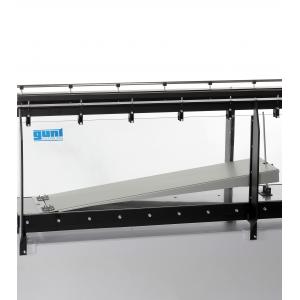

HM 163.80 Jeu de plages
Instruments de mesure

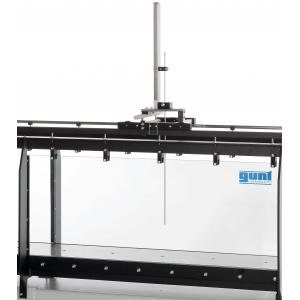

HM 163.52 Jauge à eau

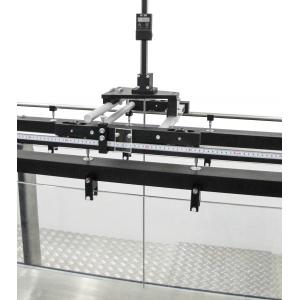

HM 163.91 Jauge à eau numérique

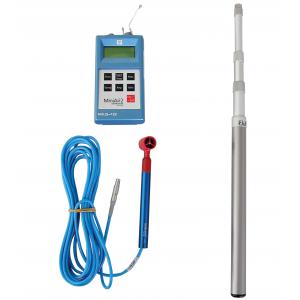

HM 163.64 Appareil de mesure de vitesse

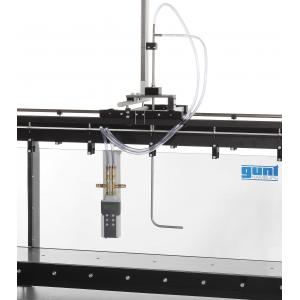

HM 163.50 Tube de Prandtl

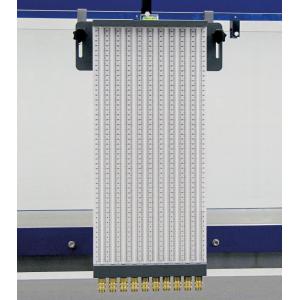

HM 163.53 Manomètre à dix tubes
HM 162.13 Mesure électronique de la pression

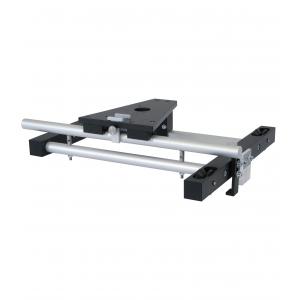

HM 163.59 Support pour instruments

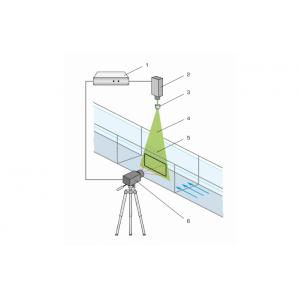

HM 163.81 Système PIV

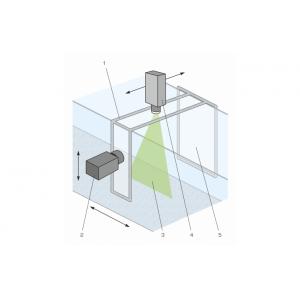

HM 163.82 Support pour instruments du système PIV

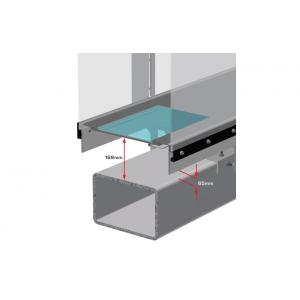

HM 163.83 Vitre en verre pour système PIV
Autres accessoires
HM 162.57 Système d'ajustage électrique de l'inclinaison

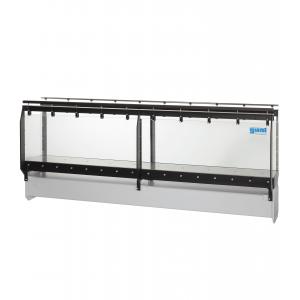

HM 163.10 Élément de rallonge du canal d'essai

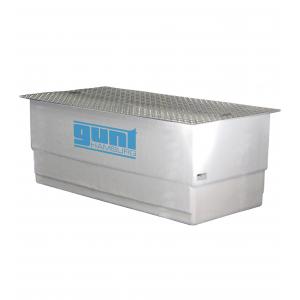

HM 163.20 Réservoir d'eau

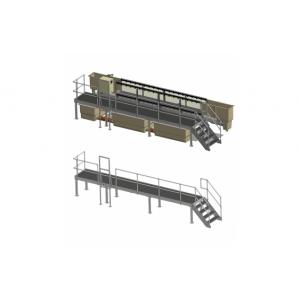

HM 163.14 Galerie

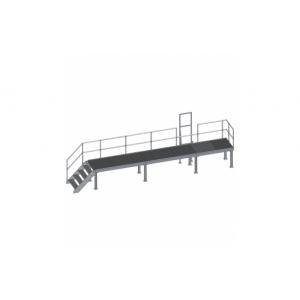

HM 163.15 Élément de rallonge de la galerie
