Ref: EWTGUHM163.71
HM 163.71 Circuit fermé pour alimentation de sédiments (Réf. 070.16371)
Les écoulements dans les rivières, canaux et zones côtières sont souvent accompagnés d´ un transport de sédiments.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du canal.
Le HM 163.71 traite du transport par charriage et se compose d´ un piège à sédiments, d´ un alimentateur en sédiments et d´ un système de conduites avec pompe pour réacheminer, entre deux essais, le mélange composé d´ eau et de sédiments depuis le piège jusqu´à l´ alimentateur en sédiments.
Le circuit de sédiments et le circuit d´ eau du HM 163 sont deux systèmes indépendants l´ un de l´ autre.
Ce qui permet d´éviter que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du circuit d´ eau du canal d´ essai HM 163.
Au début de l´ essai, on installe un lit de sédiments dans la section d´ essai en l´ absence d´écoulement d´ eau.
Ensuite, on active le circuit d´ eau. L´ accessoire est automatiquement identifié par l´ API.

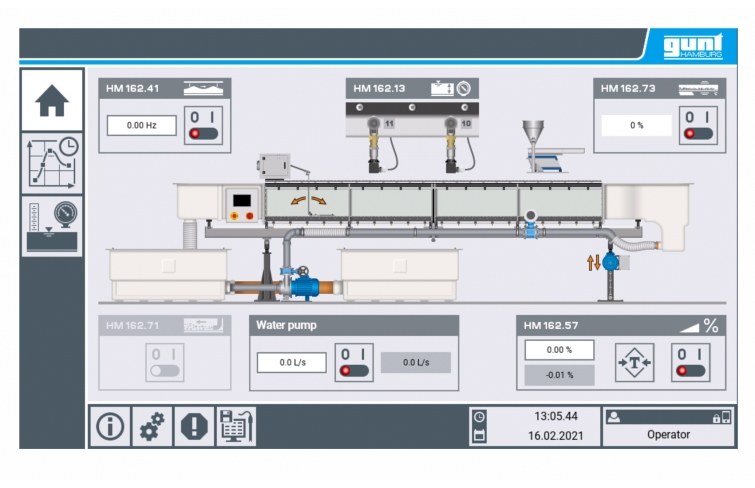

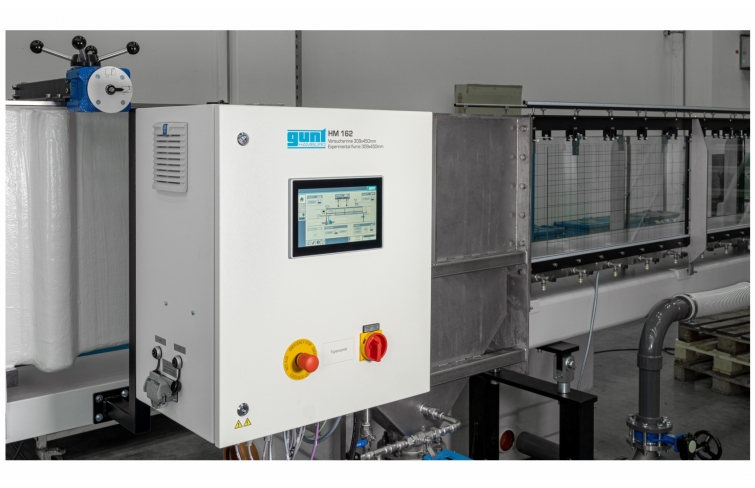

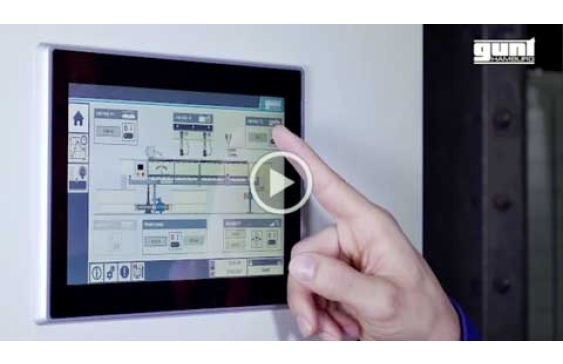

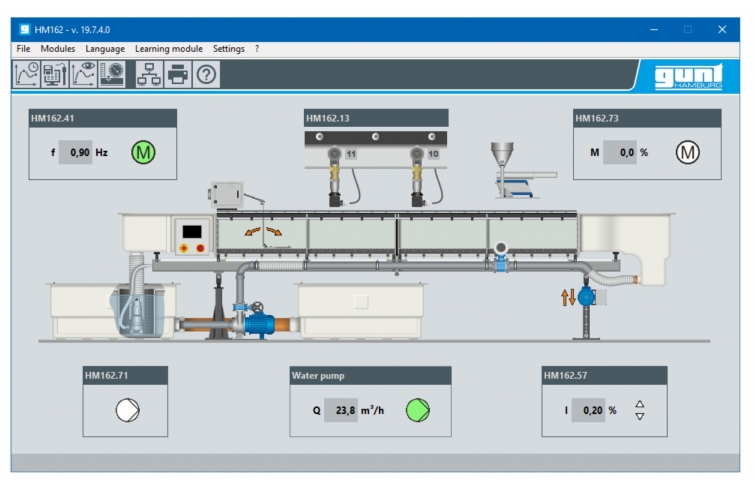

La pompe à sédiments est commandée par l´écran tactile de l´ API de HM 163.
L´ eau qui s´écoule transporte les sédiments près du lit, le long de la section d´ essai.
Ce transport par charriage est bien visible.

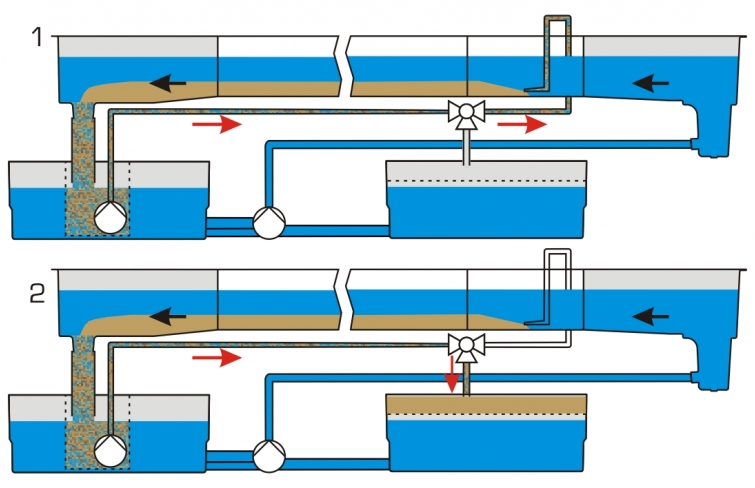

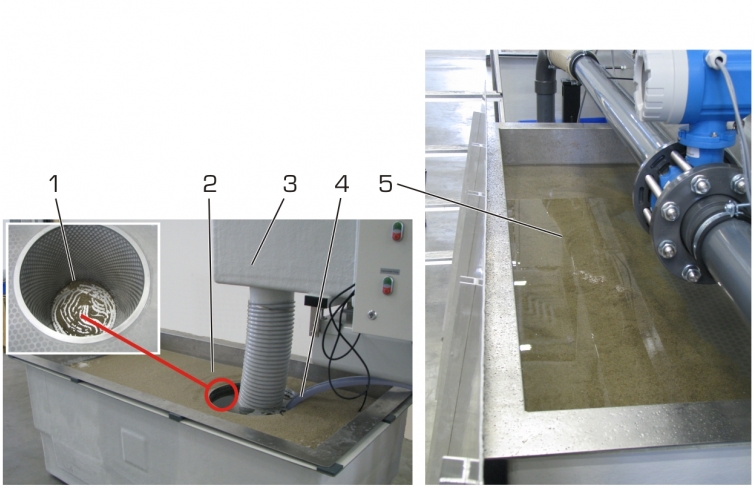

Une crépine située dans le réservoir d´ eau en dessous de l´élément de sortie du canal d´ essai du HM 163 sert de piège à sédiments.
Une pompe placée dans la crépine réachemine le mélange eau-sédiments de la crépine jusqu´à l´ alimentateur en sédiments.
Le mélange eau-sédiments a une grande teneur d´ eau.

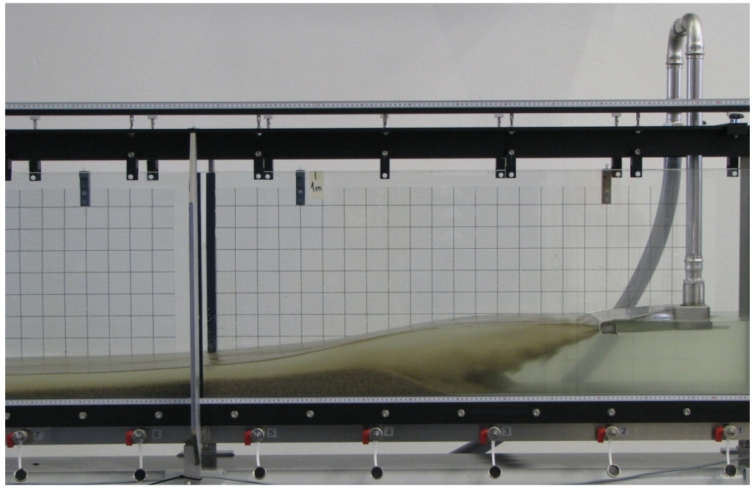

L´ alimentateur en sédiments est descendu dans la section d´ essai et libère les sédiments près du lit.
On peut modifier comme on le souhaite la hauteur de l´ alimentation en sédiments au-dessus du fond du canal.
Pour enlever le sédiment du canal après la fin d´ essai, le mélange eau-sédiments est transporté sur le tamis dans le 2ème réservoir d´ eau.
Le HM 163.71 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le HM 163 peut à tout moment être complété avec le HM 163.71.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du canal.
Le HM 163.71 traite du transport par charriage et se compose d´ un piège à sédiments, d´ un alimentateur en sédiments et d´ un système de conduites avec pompe pour réacheminer, entre deux essais, le mélange composé d´ eau et de sédiments depuis le piège jusqu´à l´ alimentateur en sédiments.
Le circuit de sédiments et le circuit d´ eau du HM 163 sont deux systèmes indépendants l´ un de l´ autre.
Ce qui permet d´éviter que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du circuit d´ eau du canal d´ essai HM 163.
Au début de l´ essai, on installe un lit de sédiments dans la section d´ essai en l´ absence d´écoulement d´ eau.
Ensuite, on active le circuit d´ eau. L´ accessoire est automatiquement identifié par l´ API.
La pompe à sédiments est commandée par l´écran tactile de l´ API de HM 163.
L´ eau qui s´écoule transporte les sédiments près du lit, le long de la section d´ essai.
Ce transport par charriage est bien visible.
Une crépine située dans le réservoir d´ eau en dessous de l´élément de sortie du canal d´ essai du HM 163 sert de piège à sédiments.
Une pompe placée dans la crépine réachemine le mélange eau-sédiments de la crépine jusqu´à l´ alimentateur en sédiments.
Le mélange eau-sédiments a une grande teneur d´ eau.
L´ alimentateur en sédiments est descendu dans la section d´ essai et libère les sédiments près du lit.
On peut modifier comme on le souhaite la hauteur de l´ alimentation en sédiments au-dessus du fond du canal.
Pour enlever le sédiment du canal après la fin d´ essai, le mélange eau-sédiments est transporté sur le tamis dans le 2ème réservoir d´ eau.
Le HM 163.71 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le HM 163 peut à tout moment être complété avec le HM 163.71.
Contenu didactique / Essais
- observation du transport par charriage au fond du canal
roulement et saltation

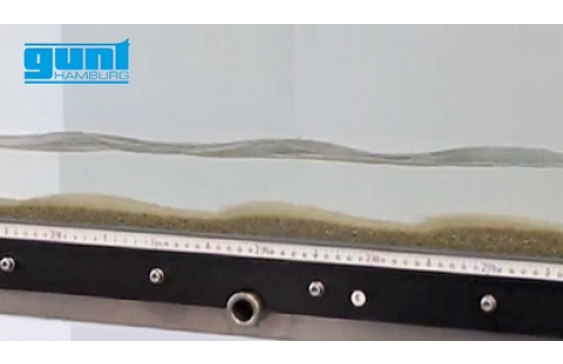

- formation et déplacement des rides et des dunes
- avec le HM 163.29 ou le HM 163.46
marques d´ obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
- commande la pompe à sédiments via l´écran tactile à HM 163
- observation du transport par charriage au fond du canal
roulement et saltation
- formation et déplacement des rides et des dunes
- avec le HM 163.29 ou le HM 163.46
marques d´ obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
- commande la pompe à sédiments via l´écran tactile à HM 163
Caractéristiques techniques
Pompe
- puissance absorbée: 1,1kW
- débit de refoulement max.: 36m3/h
- hauteur de refoulement max.: 11m
Crépine
- ouverture de maille du tamis: 0,3mm (49mesh)
- capacité: env. 120L
Tamis pour l´ enlèvement des sédiments
- ouverture de maille du tamis: 0,3mm (49mesh)
400V, 50Hz, 3 phases
Pompe
- puissance absorbée: 1,1kW
- débit de refoulement max.: 36m3/h
- hauteur de refoulement max.: 11m
Crépine
- ouverture de maille du tamis: 0,3mm (49mesh)
- capacité: env. 120L
Tamis pour l´ enlèvement des sédiments
- ouverture de maille du tamis: 0,3mm (49mesh)
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 500x320x900mm (piège à sédiments)
Lxlxh: 2000x1000x180mm (tamis)
Poids total: env. 200kg
Nécessaire pour le fonctionnement
sédiments: sable (1...2mm taille de grain)
Liste de livraison
1 circuit de sédiments fermé
1 tamis
1 jeu d´ accessoires
1 notice
Accessoires
requis
HM 163 Canal d'essai 409x500mm
en option
HM 163.29 Vanne plane
HM 163.46 Jeu de piles, sept profils
Lxlxh: 500x320x900mm (piège à sédiments)
Lxlxh: 2000x1000x180mm (tamis)
Poids total: env. 200kg
Nécessaire pour le fonctionnement
sédiments: sable (1...2mm taille de grain)
Liste de livraison
1 circuit de sédiments fermé
1 tamis
1 jeu d´ accessoires
1 notice
Accessoires
requis
HM 163 Canal d'essai 409x500mm
en option
HM 163.29 Vanne plane
HM 163.46 Jeu de piles, sept profils
Poids: 200 Kg
