Ref: EWTGUHM163.72
HM 163.72 Piège à sédiments (Réf. 070.16372)
Nécessite l'accesoire HM 163.73
Les écoulements dans les rivières, canaux et zones côtières sont souvent accompagnés d´ un transport de sédiments.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du cours d´ eau.
Le HM 163.72 permet la réalisation d´ essais sur le transport par charriage et se compose d´ un piège à sédiments et d´ un seau pour l´ alimentation en sédiments.
Le piège à sédiments évite que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du canal d´ essai HM 163.

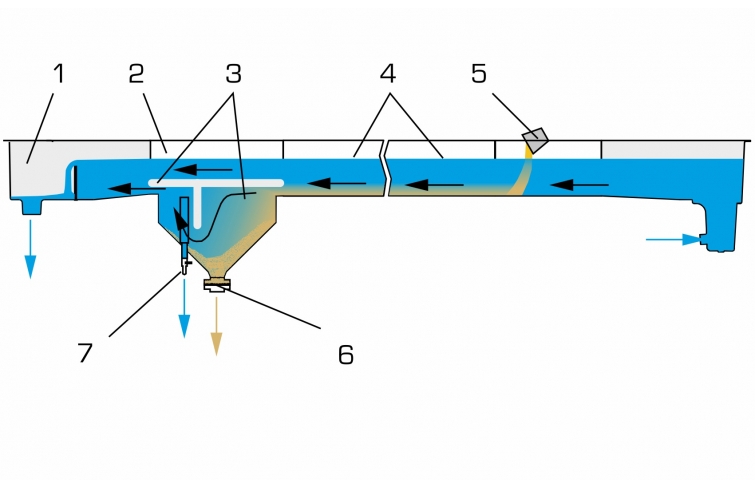

L´écoulement près du lit, qui contient les sédiments, est conduit dans le piège où les sédiments coulent en direction du sol et s´ y s´ accumulent.
L´ eau libérée des sédiments continue alors de couler dans l´élément de sortie.
Les sédiments sont retirés manuellement du piège et rapportés au niveau de l´ alimentateur.
Le HM 163.72 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le piège à sédiments est monté directement au moment de l´ installation du canal d´ essai, entre la section d´ essai et l´élément de sortie.
Il n´ est pas possible de le monter plus tard.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du cours d´ eau.
Le HM 163.72 permet la réalisation d´ essais sur le transport par charriage et se compose d´ un piège à sédiments et d´ un seau pour l´ alimentation en sédiments.
Le piège à sédiments évite que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du canal d´ essai HM 163.
L´écoulement près du lit, qui contient les sédiments, est conduit dans le piège où les sédiments coulent en direction du sol et s´ y s´ accumulent.
L´ eau libérée des sédiments continue alors de couler dans l´élément de sortie.
Les sédiments sont retirés manuellement du piège et rapportés au niveau de l´ alimentateur.
Le HM 163.72 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le piège à sédiments est monté directement au moment de l´ installation du canal d´ essai, entre la section d´ essai et l´élément de sortie.
Il n´ est pas possible de le monter plus tard.
Contenu didactique / Essais
- observation du transport par charriage au fond du canal
roulement et saltation

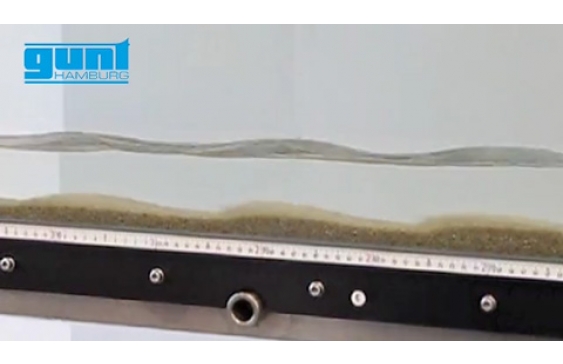

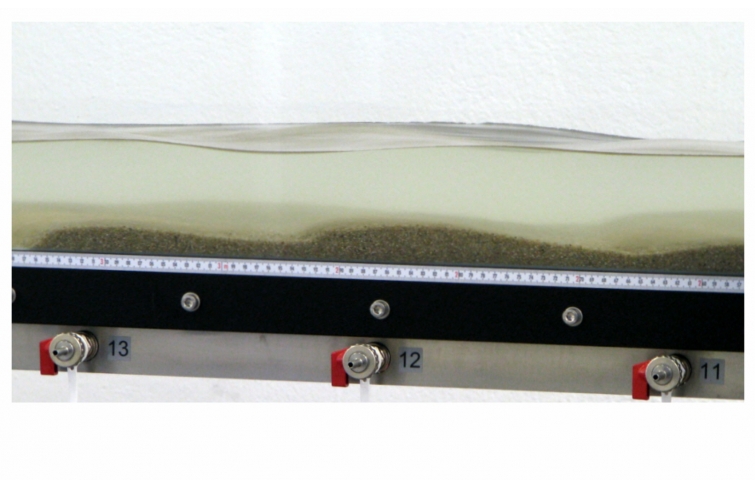

- formation et déplacement des rides et des dunes
- avec le HM 163.29 ou le HM 163.46
marques d´ obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
- observation du transport par charriage au fond du canal
roulement et saltation
- formation et déplacement des rides et des dunes
- avec le HM 163.29 ou le HM 163.46
marques d´ obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
Caractéristiques techniques

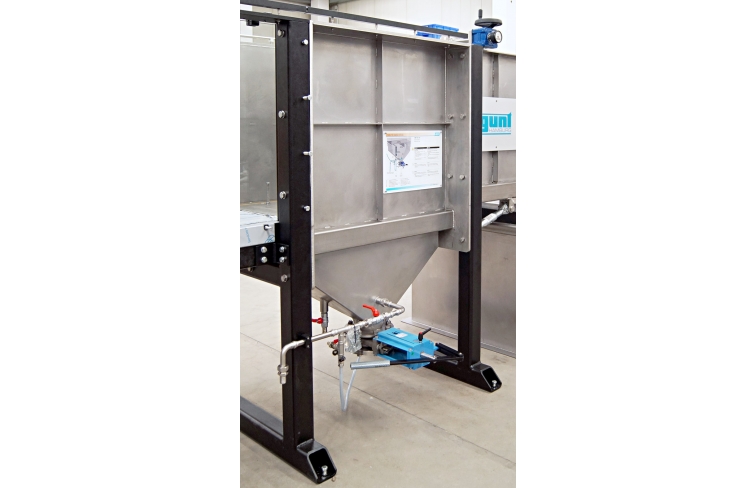

Piège à sédiments en acier inoxydable, capacité: env. 115L
Piège à sédiments en acier inoxydable, capacité: env. 115L
Informations logistiques
Dimensions et poids
Lxlxh: 1000x530x1300mm (piège)
Poids: env. 300kg
Necessaire au fonctionnement
sédiments: sable (1...2mm taille de grain)
réservoir collecteur, raccord d´ eau, drain
Liste de livraison
1 piège à sédiments
1 jeu d´ accessoires
1 notice
requis
HM 163 Canal d'essai 409x500mm
en option
HM 163.73 Alimentateur en sédiments
HM 163.29 Vanne plane
HM 163.46 Jeu de piles, sept profils
Lxlxh: 1000x530x1300mm (piège)
Poids: env. 300kg
Necessaire au fonctionnement
sédiments: sable (1...2mm taille de grain)
réservoir collecteur, raccord d´ eau, drain
Liste de livraison
1 piège à sédiments
1 jeu d´ accessoires
1 notice
requis
HM 163 Canal d'essai 409x500mm
en option
HM 163.73 Alimentateur en sédiments
HM 163.29 Vanne plane
HM 163.46 Jeu de piles, sept profils
Poids: 300 Kg Delai de livraison estimé : 16 semaines
