Ref: EWTGUHM163.73
HM 163.73 Alimentateur en sédiments (Réf. 070.16373)
L´ alimentateur en sédiments est constitué principalement d´ une goulotte d´ alimentation vibrante qui dépose les sédiments dans la section d´ essai du HM 163.
L´ alimentateur est habituellement monté au-dessus de l´ entrée de la section d´ essai.
On utilise comme sédiments du sable ayant une taille de grain de 1...2mm.
L´ alimentateur est monté sur une estrade accessible installée à côté du canal d´ essai.
L´ estrade présente l´ avantage d´éviter que les vibrations de l´ alimentateur n´ influent sur la section d´ essai.
L´ accessoire est automatiquement identifié par l´ API.

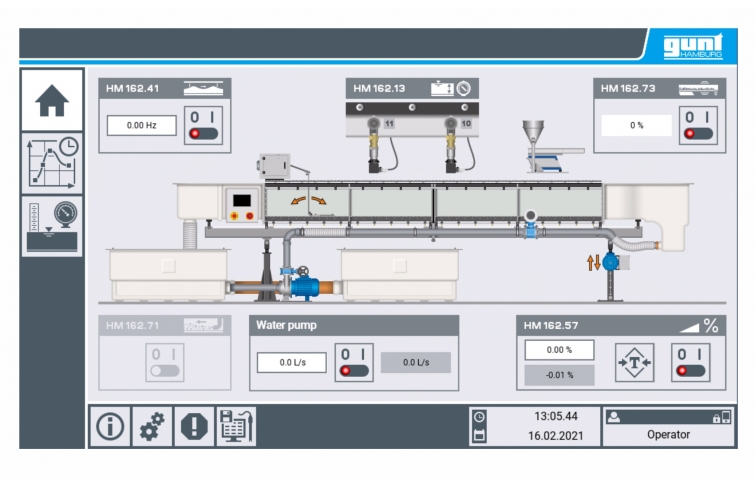

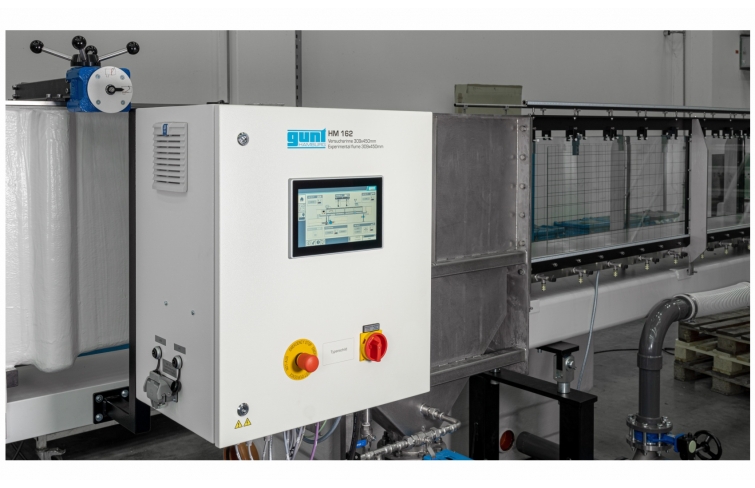

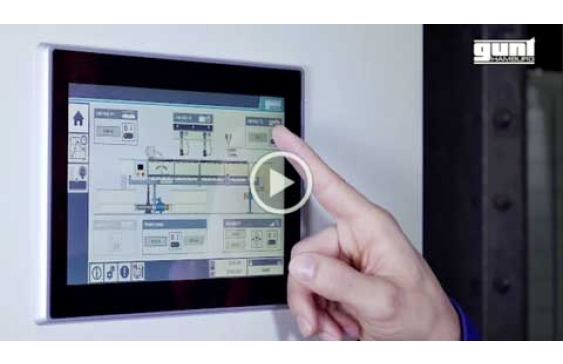

La commande de l´ alimentateur et le réglage de l´ intensité des vibrations se font par l´ intermédiaire de l´écran tactile d´ API de HM 163.
Le HM 163.73 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le HM 163.73 est utilisé avec le piège à sédiments HM 163.72.
Contenu didactique/essais
- observation du transport par charriage au fond du canal
roulement et saltation
- formation et déplacement des rides et des dunes
- avec le HM 163.29 ou le HM 163.46
marques d´ obstacle fluviales
L´ alimentateur est habituellement monté au-dessus de l´ entrée de la section d´ essai.
On utilise comme sédiments du sable ayant une taille de grain de 1...2mm.
L´ alimentateur est monté sur une estrade accessible installée à côté du canal d´ essai.
L´ estrade présente l´ avantage d´éviter que les vibrations de l´ alimentateur n´ influent sur la section d´ essai.
L´ accessoire est automatiquement identifié par l´ API.
La commande de l´ alimentateur et le réglage de l´ intensité des vibrations se font par l´ intermédiaire de l´écran tactile d´ API de HM 163.
Le HM 163.73 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le HM 163.73 est utilisé avec le piège à sédiments HM 163.72.
Contenu didactique/essais
- observation du transport par charriage au fond du canal
roulement et saltation
- formation et déplacement des rides et des dunes
- avec le HM 163.29 ou le HM 163.46
marques d´ obstacle fluviales
Contenu didactique / Essais
Les grandes lignes
- alimentation en sédiments par le biais d´ une goulotte d´ alimentation vibrante
- commande via l´écran tactile à HM 163
- alimentation en sédiments par le biais d´ une goulotte d´ alimentation vibrante
- commande via l´écran tactile à HM 163
Caractéristiques techniques
Alimentateur
- débit d´ alimentation: 0,5m3/h
- fréquence: 3600min-1
Contenance de l´ entonnoir: 50L
L´ hauteur d´ estrade: env. 1900mm
230V, 50Hz, 1 phase
Alimentateur
- débit d´ alimentation: 0,5m3/h
- fréquence: 3600min-1
Contenance de l´ entonnoir: 50L
L´ hauteur d´ estrade: env. 1900mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1500x500x1050mm (alimentateur)
Poids: env. 250kg (alimentateur)
Lxlxh: 3800x1700x2900mm (estrade)
Poids: env. 450kg (estrade)
Nécessaire pour le fonctionnement
sédiments: sable (1...2mm taille de grain)
Lxlxh: 1500x500x1050mm (alimentateur)
Poids: env. 250kg (alimentateur)
Lxlxh: 3800x1700x2900mm (estrade)
Poids: env. 450kg (estrade)
Nécessaire pour le fonctionnement
sédiments: sable (1...2mm taille de grain)
Poids: 250 Kg
