Ref: EWTGUHM162.13
HM 162.13 Mesure électronique de la pression, 10x 0...50mbar avec caisse de rangement (Réf. 070.162
Logiciel et câble USB
Pour de nombreux essais sur l´écoulement dans des canaux, il est important de connaître la profondeur de l´écoulement.
À l´ aide du HM 162.13, la profondeur de l´écoulement peut être enregistrée sous la forme de la hauteur de pression.

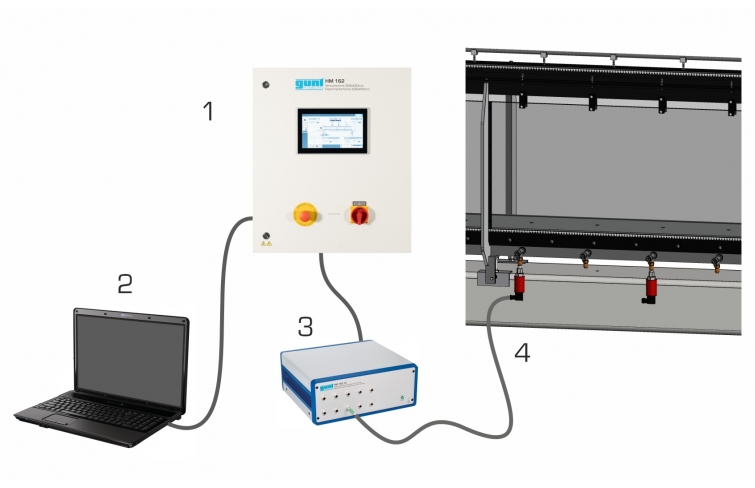

Pour cela, l´ amplificateur de mesure est connecté au coffret de commande du HM 162 ou du HM 163 et identifié automatiquement par un API.
Selon l´ essai, jusqu´à dix points de mesure sélectionnés peuvent être connectés le long de la section d´ essai du HM 162 ou du HM 163.

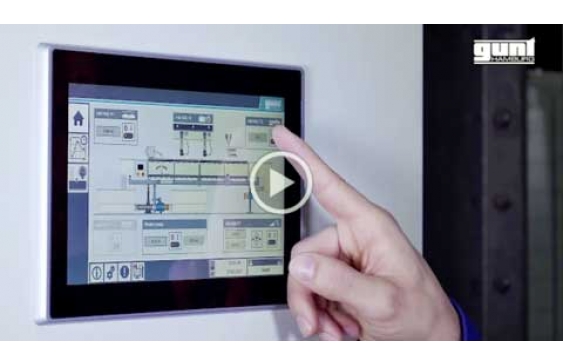

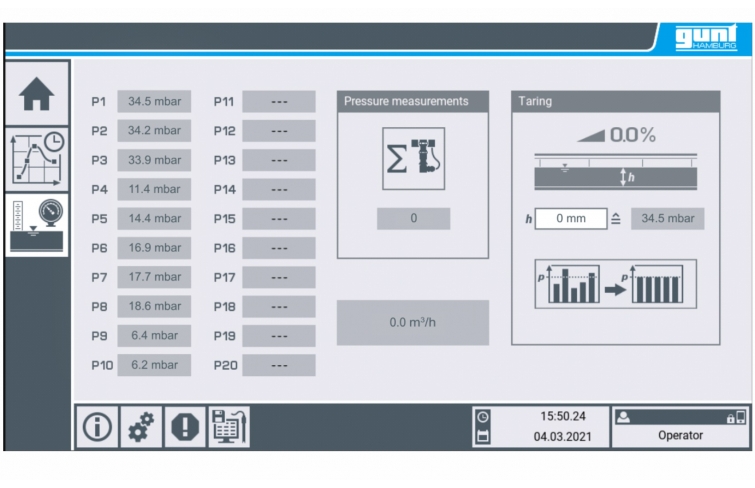

En outre, le débit de HM 162/ HM 163 est enregistré et affiché sur l´écran tactile de l´ API.
Les valeurs mesurées sont transmises à un PC via une connexion par bus CAN.

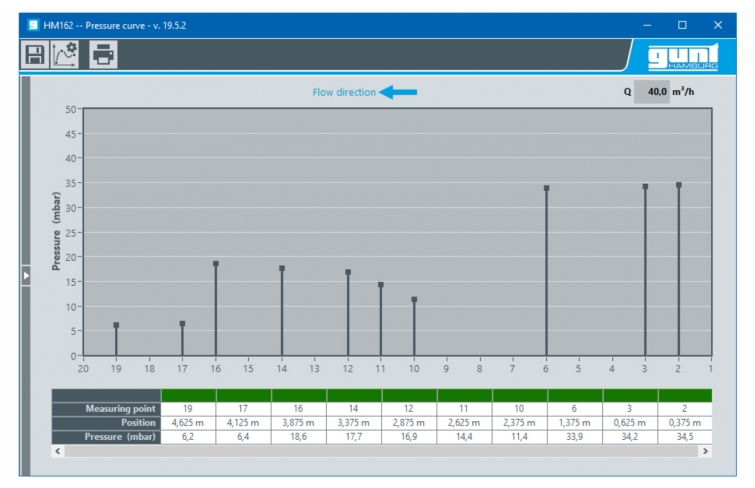

L´ attribution des capteurs de pression aux points de mesure permet de représenter l´évolution des hauteurs de pression le long de la section d´ essai dans le logiciel.
L´ enregistrement du débit permet de représenter la hauteur de pression en fonction du débit.
Il est possible d´ utiliser un second amplificateur de mesure HM 162.13 en même temps afin d´ afficher les hauteurs de pression sur 20 points de mesure de la section d´ essai.
À l´ aide du HM 162.13, la profondeur de l´écoulement peut être enregistrée sous la forme de la hauteur de pression.
Pour cela, l´ amplificateur de mesure est connecté au coffret de commande du HM 162 ou du HM 163 et identifié automatiquement par un API.
Selon l´ essai, jusqu´à dix points de mesure sélectionnés peuvent être connectés le long de la section d´ essai du HM 162 ou du HM 163.
En outre, le débit de HM 162/ HM 163 est enregistré et affiché sur l´écran tactile de l´ API.
Les valeurs mesurées sont transmises à un PC via une connexion par bus CAN.
L´ attribution des capteurs de pression aux points de mesure permet de représenter l´évolution des hauteurs de pression le long de la section d´ essai dans le logiciel.
L´ enregistrement du débit permet de représenter la hauteur de pression en fonction du débit.
Il est possible d´ utiliser un second amplificateur de mesure HM 162.13 en même temps afin d´ afficher les hauteurs de pression sur 20 points de mesure de la section d´ essai.
Contenu didactique / Essais
Les grandes lignes
- affichage simultané de dix hauteurs de pression le long de la section d´ essai du HM 162 ou du HM 163
- un deuxième amplificateur de mesure peut être connecté en plus
- affichage simultané de dix hauteurs de pression le long de la section d´ essai du HM 162 ou du HM 163
- un deuxième amplificateur de mesure peut être connecté en plus
Caractéristiques techniques
Plages de mesure
- pression: 10x 0... 50mbar, correspond à 0...500mmCA
- débit: 1x 0...130m3/h
Plages de mesure
- pression: 10x 0... 50mbar, correspond à 0...500mmCA
- débit: 1x 0...130m3/h
Informations logistiques
Dimensions et poids
Lxlxh: 370x330x160mm (amplificateur de mesure)

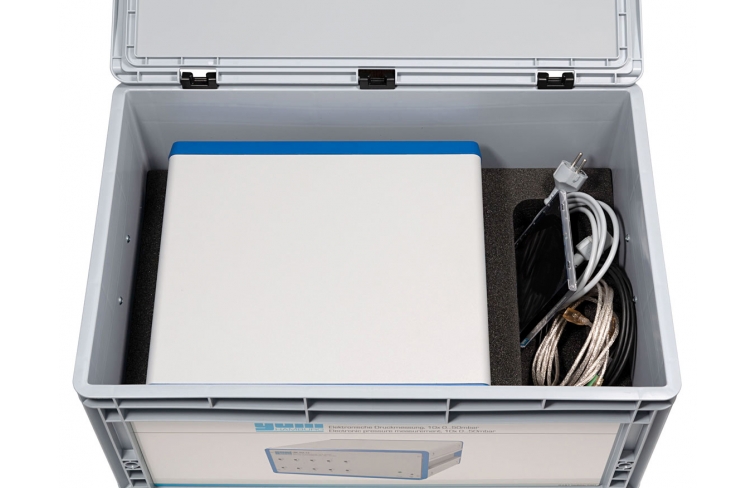

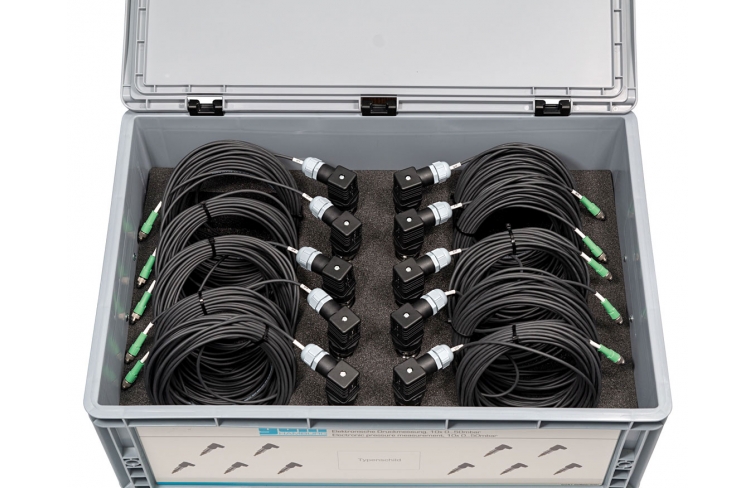

Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 17kg (total)
Lxlxh: 370x330x160mm (amplificateur de mesure)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 17kg (total)
Poids: 17 Kg Delai de livraison estimé : 16 semaines
