Ref: EWTGUHM162
HM 162 Canal d'essai hydraulique 309x450mm, circuit eau fermé, inclinaison réglable (Réf. 070.16200)

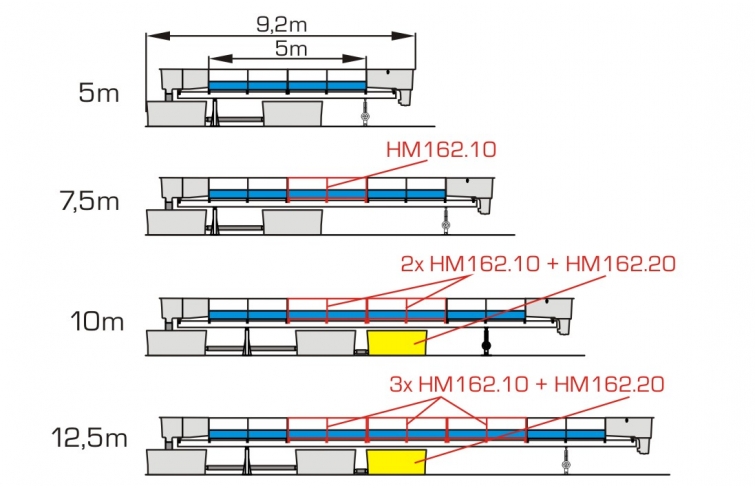

Si 7.5m (1xHM162.10+1xHM162.20) / 10m (2xHM162.10+1xHM162.20) / 12.5m (3xHM162.10+2xHM162.20)
Par exemple, les structures de contrôle pour la régulation d´écoulement et diverses méthodes de mesure de l´écoulement sont démontrées.

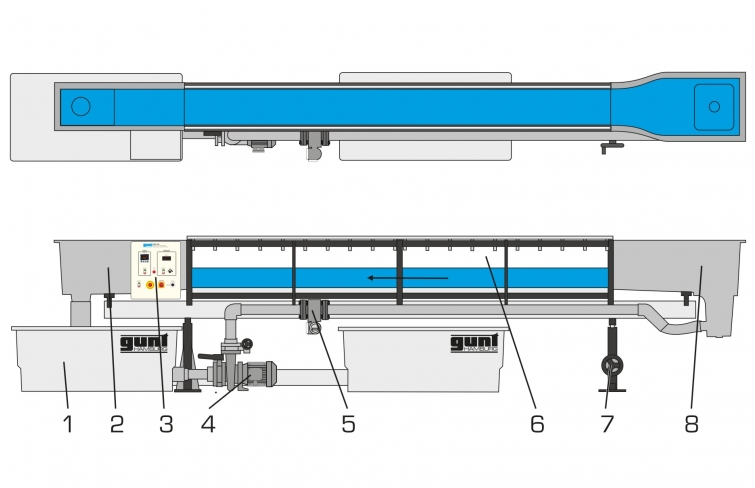

Le canal d´ essai HM 162 possède un circuit d´ eau fermé et une section expérimentale extensible.
Les parois latérales de la section d´ essai sont en verre trempé permettant l´ observation optimale des essais.
Tous les composants en contact avec l´ eau sont fabriqués dans des matériaux résistants à la corrosion.
L´élément d´ entrée est conçu de telle manière à minimiser les turbulences de l´écoulement à son arrivée dans la section d´ essai.
Afin de permettre la simulation de chutes et l´ ajustage d´ un écoulement uniforme ayant une profondeur constante, il est possible d´ ajuster en continu l´ inclinaison du canal d´ essai.
De nombreux modèles sont disponibles en tant qu´ accessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d´ essais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d´ essai.

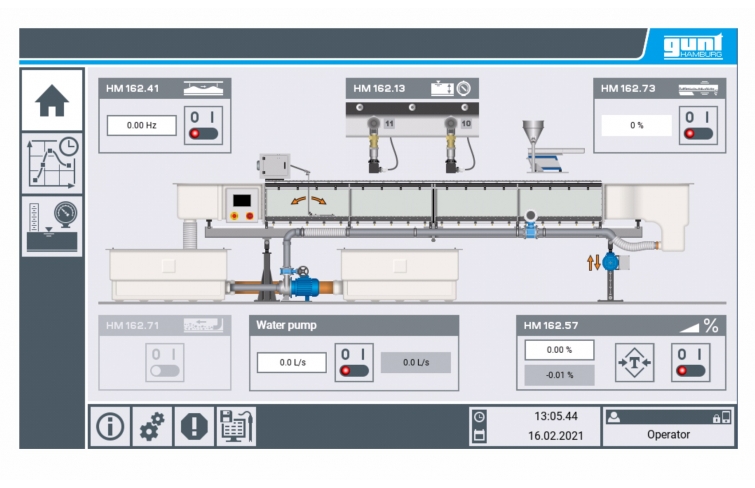

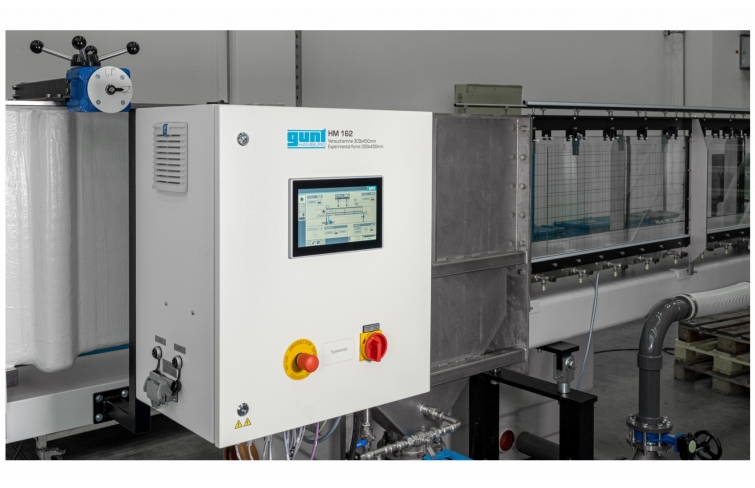

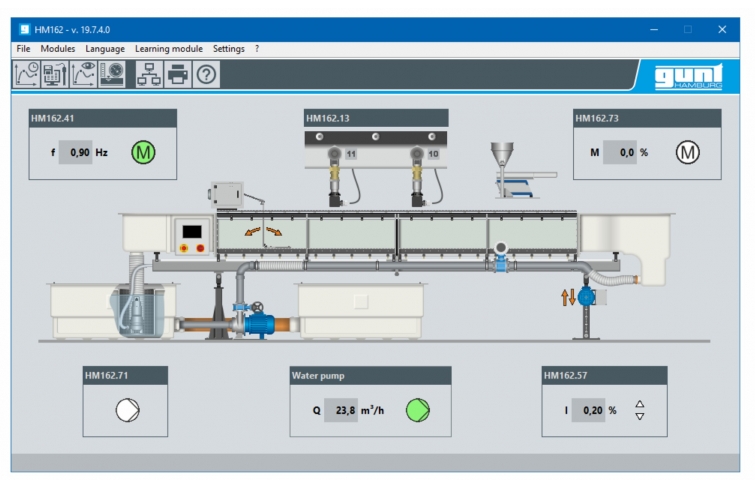

Le canal d´ essai est commandé par l´ API via un écran tactile.
Grâce à un routeur intégré, le canal d´ essai peut être alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin d´ y être exploitées à l´ aide du logiciel GUNT.

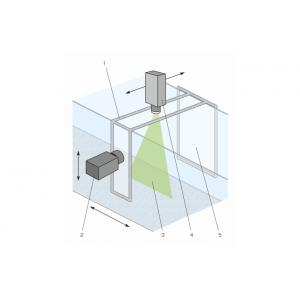

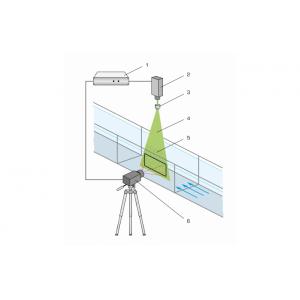

L´ utilisation d´ une caméra est nécessaire pour l´ observation des essais dans le cadre de l´ apprentissage à distance.
- avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
écoulement uniforme et écoulement non uniforme
formules de débit
changement d´écoulement (ressaut)
dissipation d´énergie (ressaut, bassin d´ amortissement)
écoulement par des ouvrages de contrôle: déversoirs (à paroi mince, à crête déversante, à crête arrondie)
écoulement par des ouvrages de contrôle: écoulement en dessous de vannes
canal jaugeur
pertes locales dues à des obstacles
écoulement non stationnaire: vagues
pilots vibrants
transport des sédiments
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur des terminaux
navigation dans le menu indépendante de la surface affichée sur l´écran tactile
différents niveaux d´ utilisateurs sélectionnables sur le terminal: pour l´ observation des essais ou pour la commande et l´ utilisation
Les grandes lignes
- essais des principes de base aux projets de recherche, section d´ essai disponibles de 5m, 7,5m, 10m à 12,5m
- commande de l´ installation par API intégré
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplémentaires: PC, tablette, smartphone
- modèles de tous les domaines du génie hydraulique disponibles comme accessoires

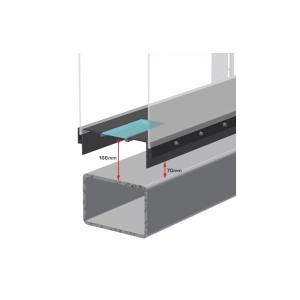

Section d´ essai
- longueur possible: 5m-7,5m-10m-12,5m
- section d´écoulement lxh: 309x450mm
- système d´ ajustage de l´ inclinaison: -0,5...+2,5%
2 réservoirs, en matière plastique renforcée de fibres de verre, 1100L chacun
Pompe
- puissance absorbée: 4kW
- débit de refoulement max.: 132m3/h
- hauteur de refoulement max.: 16,1m
- vitesse de rotation: 1450min-1
Plages de mesure
- débit: 5,4...130m3/h
400V, 50Hz, 3 phases
Lxlxh: 9170x1000x2100mm (section d´ essai de 5m)
Poids à vide: env. 1800kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
1 canal d'essai
1 jeu d'outils
1 documentation didactique

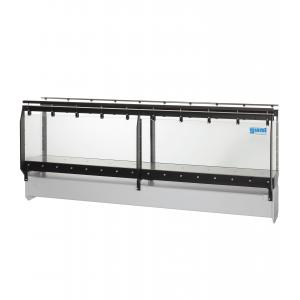

Ref: EWTGUHM162.10 HM 162.10 Élément de rallonge du canal d'essai, 2,5m (Réf. 070.16210) En fonction de la longueur rajouter des réservois d'eau HM162.20

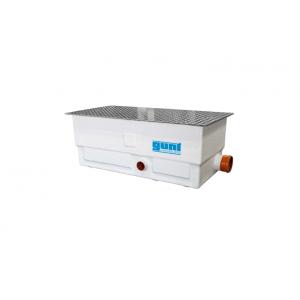

Ref: EWTGUHM162.20 HM 162.20 Réservoir d'eau 1100L supplémentaire (Réf. 070.16220) en cas d'extension de la section d'essai de HM 162

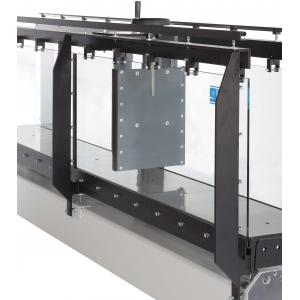

Ref: EWTGUHM162.29 HM 162.29 Vanne plane (Réf. 070.16229) écoulement dénoyé (libre) et écoulement noyé (avec retenue) sous une vanne plane

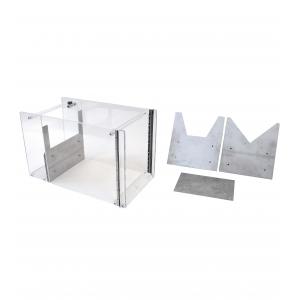

Ref: EWTGUHM162.30 HM 162.30 Jeu de déversoirs à paroi mince, quatre types (Réf. 070.16230) analyses sur un déversoir à plaques ventilé

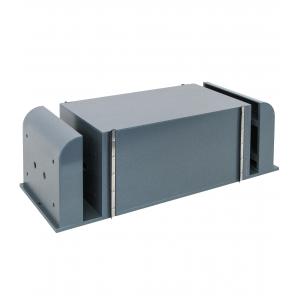

Ref: EWTGUHM162.31 HM 162.31 Déversoir à seuil épais ,nappe noyée et dénoyée (Réf. 070.16231) Influence des arêtes du déversoir sur les processus d'écoulement

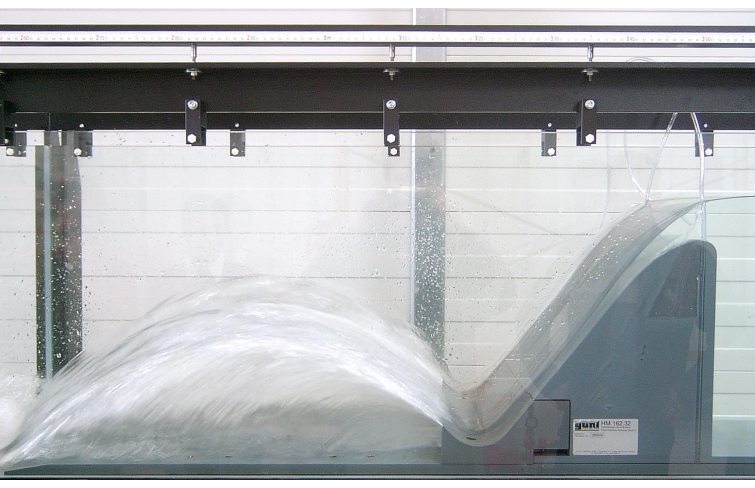

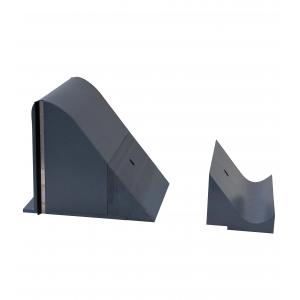

Ref: EWTGUHM162.32 HM 162.32 Déversoir à crête arrondie avec deux évacuateurs (Réf. 070.162.32) En forme saut de ski et pente raide. Nécessite le HM 162.35

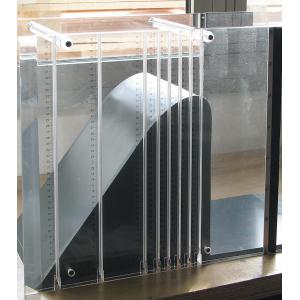

Ref: EWTGUHM162.34 HM 162.34 Déversoir à crête arrondie avec mesure de pression (Réf. 070.16234) Chute dénoyée avec tableau de manomètres pour la visualisation des pressions

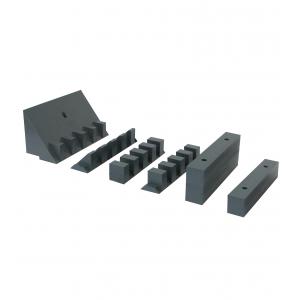

Ref: EWTGUHM162.35 HM 162.35 Éléments de dissipation d'énergie (Réf. 070.16235) Dissipation d'énergie après un déversoir à crête arrondie, Nécessite le HM 162.32

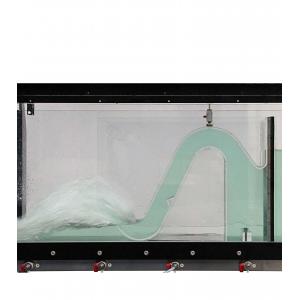

Ref: EWTGUHM162.36 HM 162.36 Deversoir à siphon (Réf. 070.16236) Analyses la capacité de décharge du déversoir du siphon avec et sans ventilation

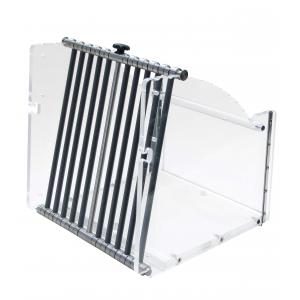

Ref: EWTGUHM162.38 HM 162.38 Dégrilleur (Réf. 070.16238) avec différents profils de barres ou différents angles d'inclinaison

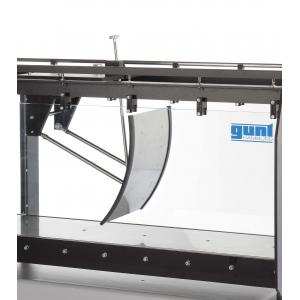

Ref: EWTGUHM162.40 HM 162.40 Vanne radiale (Réf. 070.16240) Écoulement dénoyé (libre) et écoulement noyé (avec retenue) sous une vanne radiale

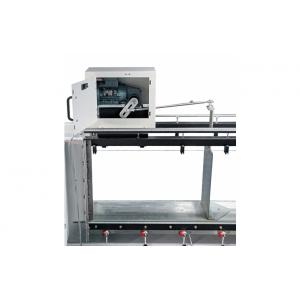

Ref: EWTGUHM162.41 HM 162.41 Générateur de vagues, ondes de surface grâce à une plaque pivotante (Réf. 070.16241) Accessoire conseillé: HM 162.80

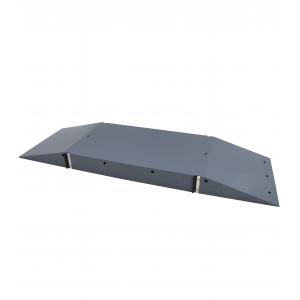

Ref: EWTGUHM162.44 HM 162.44 Seuil (Réf. 070.16244) Simulation d'un haut-fond, les seuils provoquent un étranglement de la section d'écoulement

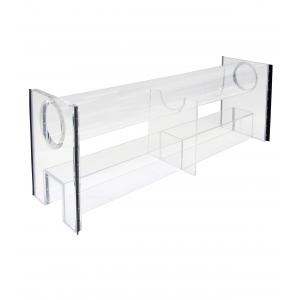

Ref: EWTGUHM162.45 HM 162.45 Passage (Réf. 070.16245) Observation de l'écoulement et l'apparition des ressauts dans deux corps de canal différents

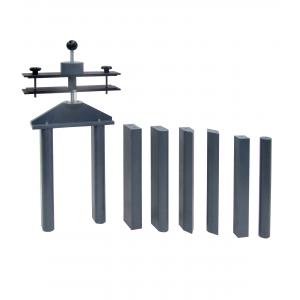

Ref: EWTGUHM162.46 HM 162.46 Jeu de piles, sept profils (Réf. 070.16246) Simulation de piliers de ponts dans un cours d'eau, étranglement de section latéral dans le canal

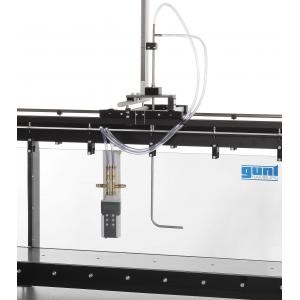

Ref: EWTGUHM162.50 HM 162.50 Tube de Prandtl pour détermination de la vitesse d'écoulement (Réf. 070.16250) Mesure de pression avec affichage numérique. Nécessite le HM 162.59

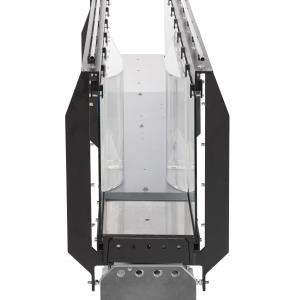

Ref: EWTGUHM162.51 HM 162.51 Canal Venturi (Réf. 070.16251) Mesure du débit dans des écoulements et des canaux avec un canal jaugeur typique

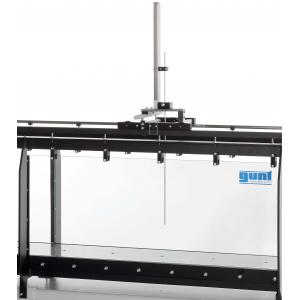

Ref: EWTGUHM162.52 HM 162.52 Jauge à eau, mesures la profondeur sur toute la longueur du canal (Réf. 070.162) Nécessite le HM 162.59, prévoir 2 exemplaires

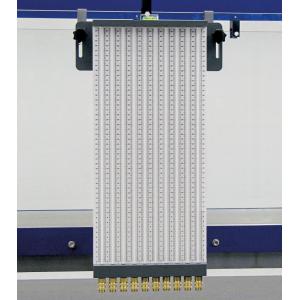

Ref: EWTGUHM162.53 HM 162.53 Manomètre à dix tubes (Réf. 070.16253) Affichage simultané de jusqu'à dix profondeurs de l'écoulement le long de la section d'essai

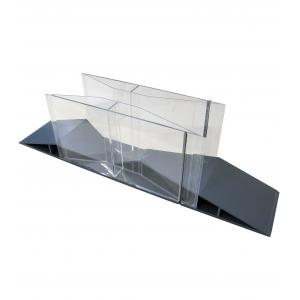

Ref: EWTGUHM162.55 HM 162.55 Canal Parshall (Réf. 070.16255) Mesure du débit dans des écoulements et des canaux avec un canal jaugeur typique

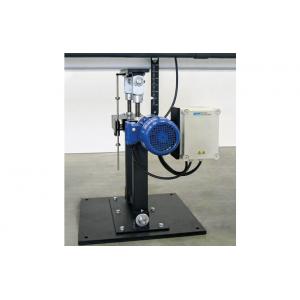

Ref: EWTGUHM162.57 HM 162.57 Système d'ajustage électrique de l'inclinaison pour HM 162 / HM 163 (Réf. 070.16257) Recommandé pour une longueur de canal > 7.5 m

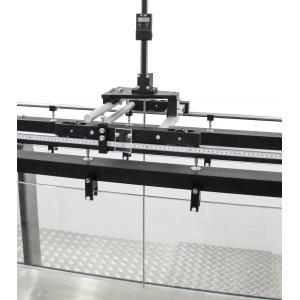

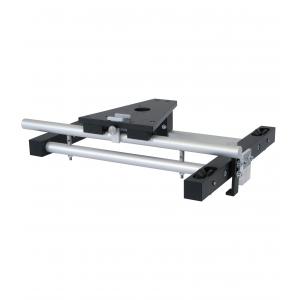

Ref: EWTGUHM162.59 HM 162.59 Support pour instruments à déplacer sur toute la longueur du canal (Réf. 070.16259) pour le tube de Prandtl HM 162.50 ou la jauge à eau HM 162.52

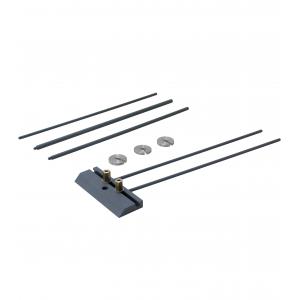

Ref: EWTGUHM162.61 HM 162.61 Pilotes vibrants, pilot unique ou 2 pilots (Réf. 070.16261) Observation d'une allée de tourbillons de Karman ou vibrations couplées

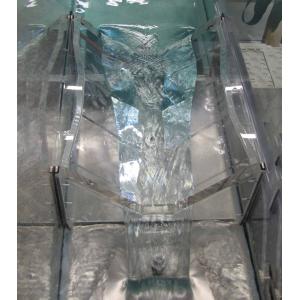

Ref: EWTGUHM162.63 HM 162.63 Canal trapézoïdal pour la mesure de débit dans les écoulements (Réf. 070.16263) et canaux avec un canal jaugeur typique, mieux adaptés aux faibles débits

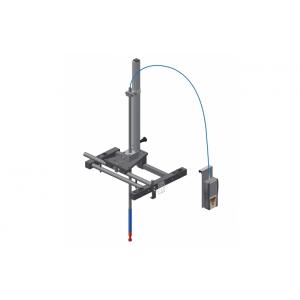

Ref: EWTGUHM162.64 HM 162.64 Appareil de mesure de vitesse d'écoulement (Réf. 070.16264) Nécessite le HM 169.59

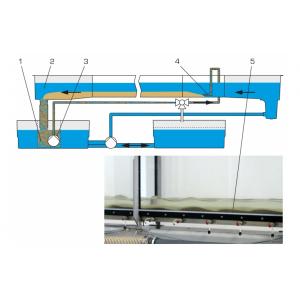

Ref: EWTGUHM162.71 HM 162.71 Circuit fermé pour alimentation de sédiments dans des canaux ouverts (Réf. 070.16271) Transport par charriage, roulement et saltation, formation et déplacement des rides et des dunes

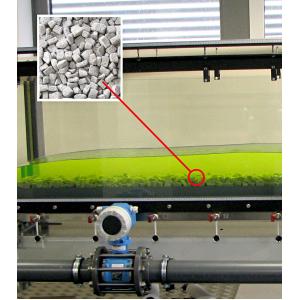

Ref: EWTGUHM162.77 HM 162.77 Fond du canal avec galets (Réf. 070.16277) Influence de la rugosité du fond du canal sur le comportement de l'écoulement

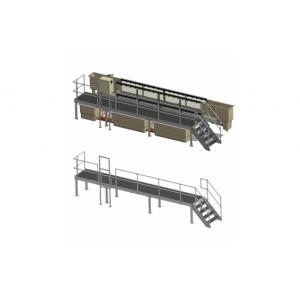

Ref: EWTGUHM162.14 HM 162.14 Passerelle complète pour HM 162 (Réf. 070.16214) pour une section d'essais du canal de 5 m

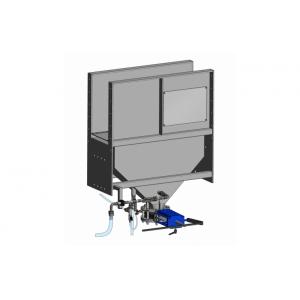

Ref: EWTGUHM162.72 HM 162.72 Piège à sédiments (Réf. 070.16272) les sédiments sont retirés manuellement du piège et rapportés au niveau de l'alimentateur

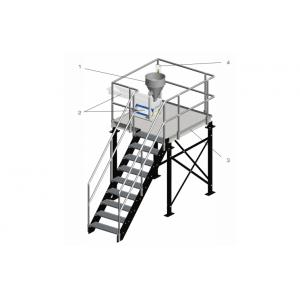

Ref: EWTGUHM162.73 HM 162.73 Alimentateur en sédiments par le biais d'une goulotte vibrante (Réf. 070.16273) à utiliser avec le piège à sédiments HM 162.72

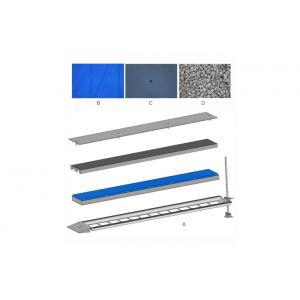

Ref: EWTGUHM162.80 HM 162.80 Jeu de Plages (Réf. 070.16280) Déferlement des vagues sur les plages, simulation de plages d'inclinaisons différentes

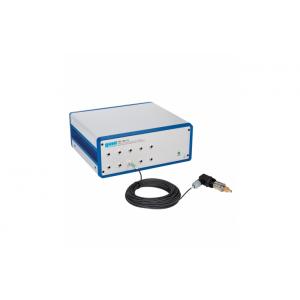

Ref: EWTGUHM162.13 HM 162.13 Mesure électronique de la pression, 10x 0...50mbar avec caisse de rangement (Réf. 070.162 Logiciel et câble USB

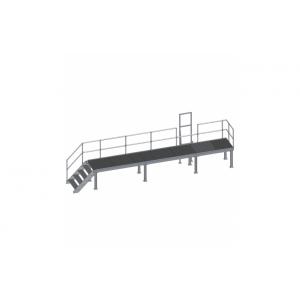

Ref: EWTGUHM162.15 HM 162.15 Element de rallonge pour passerelle HM 162.14 longueur 2.5 mètre (Réf. 070.16215) pour des sections d'essai de 7,5m, 10m ou 12,5m
