Ref: EWTGUHM162.41
HM 162.41 Générateur de vagues, ondes de surface grâce à une plaque pivotante (Réf. 070.16241)
Accessoire conseillé: HM 162.80

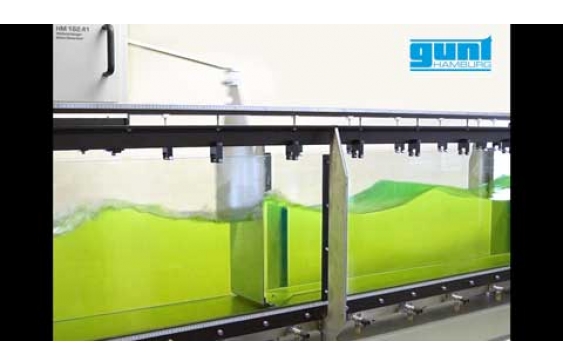

Les ondes de surface sont générées par une plaque de refoulement qui exécute un mouvement pivotant.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d´ un système bielle-manivelle.
L´ effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d´ essai du canal d´ essai HM 162.
La plaque de refoulement est vissée sur le fond.
L´ accessoire est automatiquement identifié par l´ API.

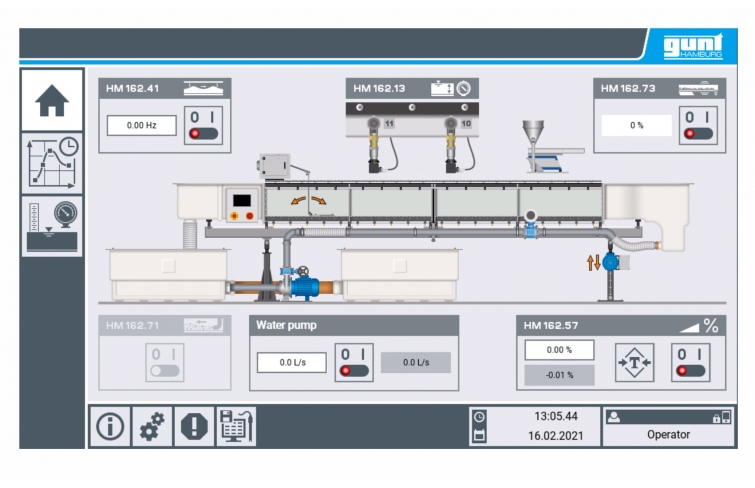

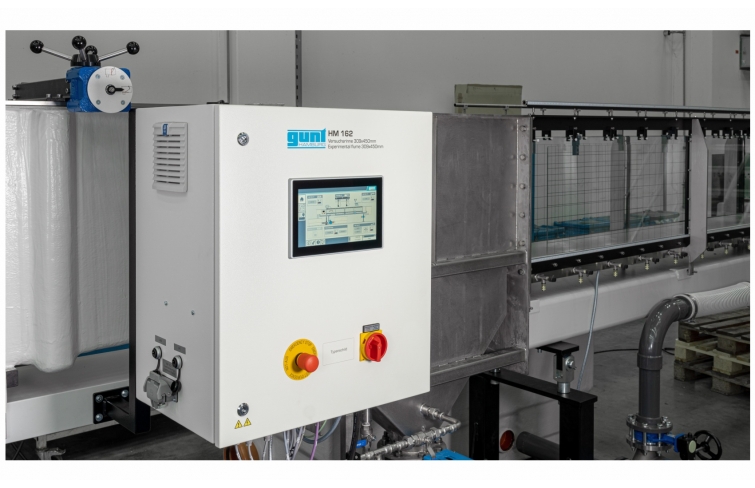

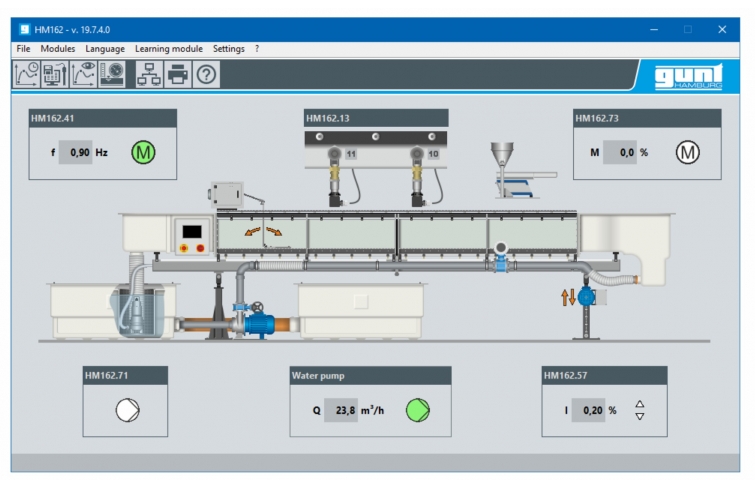

La fréquence de la plaque de refoulement est réglée et directement affichée sur l´écran tactile de l´ API du canal d´ essai HM 162.
Les essais avec vagues se font uniquement en l´ absence d´écoulement.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d´ un système bielle-manivelle.
L´ effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d´ essai du canal d´ essai HM 162.
La plaque de refoulement est vissée sur le fond.
L´ accessoire est automatiquement identifié par l´ API.
La fréquence de la plaque de refoulement est réglée et directement affichée sur l´écran tactile de l´ API du canal d´ essai HM 162.
Les essais avec vagues se font uniquement en l´ absence d´écoulement.
Contenu didactique / Essais
- observation des vagues: les différentes formes de vagues
- avec les accessoires:
absorption et réflexion des forces des vagues sur différentes plages (HM 162.80)
comportement des vagues sur des piles (HM 162.46)
Les grandes lignes
- génération d´ ondes de surface
- commande via l´écran tactile à HM 162
- observation des vagues: les différentes formes de vagues
- avec les accessoires:
absorption et réflexion des forces des vagues sur différentes plages (HM 162.80)
comportement des vagues sur des piles (HM 162.46)
Les grandes lignes
- génération d´ ondes de surface
- commande via l´écran tactile à HM 162
Caractéristiques techniques
Moteur
- puissance: 0,55kW
- vitesse de rotation: 1375min-1
- vitesse de sortie: 0...110min-1
Système bielle-manivelle
- course: 60...200mm
- fréquence
Alimentation 400V, 50Hz, 3 phases
Moteur
- puissance: 0,55kW
- vitesse de rotation: 1375min-1
- vitesse de sortie: 0...110min-1
Système bielle-manivelle
- course: 60...200mm
- fréquence
Alimentation 400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 450x400x315mm (sans tige de poussée)
Poids: env. 65kg
Necessaire au fonctionnement
400V, 50/60Hz, 3 phases
Lxlxh: 450x400x315mm (sans tige de poussée)
Poids: env. 65kg
Necessaire au fonctionnement
400V, 50/60Hz, 3 phases
Poids: 65 Kg Delai de livraison estimé : 16 semaines
