Ref: EWTGUHM162.50
HM 162.50 Tube de Prandtl pour détermination de la vitesse d'écoulement (Réf. 070.16250)
Mesure de pression avec affichage numérique. Nécessite le HM 162.59
d\fs16\lang1036 Le tube de Prandtl HM 162.50 est un dispositif de mesure de la vitesse d'écoulement dans le canal d'essai HM 162.

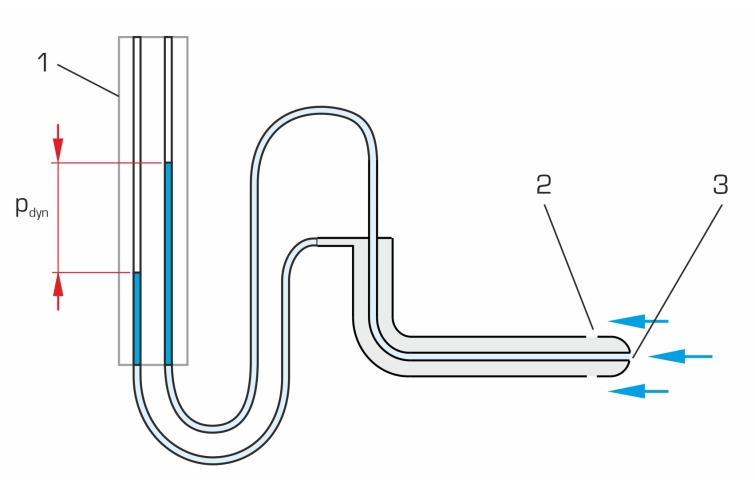

Il mesure la pression statique et la pression totale au point souhaité de l'écoulement.
Le différentiel de pression entre la pression statique et la pression totale correspond à la pression dynamique à partir de laquelle on peut calculer la vitesse d'écoulement.
Un affichage de la pression différentielle indique la pression dynamique.
Le tube de Prandtl peut être déplacé verticalement.
Une échelle indique la position verticale correspondante de la mesure.
Le HM 162.50 est monté sur le support pour instruments mobile HM 162.59 et peut ainsi être utilisé sur toute la longueur et la largeur de la section d'essai.
Contenu didactique / Essais
Les grandes lignes
- Détermination de la vitesse d'écoulement par le tube de Prandtl
Les caractéristiques techniques
Échelle
- 0...450mm
- graduation: 1mm
Plage de mesure
- pression différentielle: 0...140mbar,
définition: 0,1mbar
- Détermination de la vitesse d'écoulement par le tube de Prandtl
Les caractéristiques techniques
Échelle
- 0...450mm
- graduation: 1mm
Plage de mesure
- pression différentielle: 0...140mbar,
définition: 0,1mbar
Informations logistiques
Dimensions et poids
Lxlxh: env. 300x300x900mm
Poids: env. 5kg
Liste de livraison
1 tube de Prandtl
1 jeu d'accessoires
1 notice
Lxlxh: env. 300x300x900mm
Poids: env. 5kg
Liste de livraison
1 tube de Prandtl
1 jeu d'accessoires
1 notice
Poids: 5 Kg Delai de livraison estimé : 16 semaines
