HM 162.82 Support pour instruments du système PIV (Réf. 070.16282)
L´ accessoire HM 162.82 est destiné à servir de support au système PIV HM 162.81.

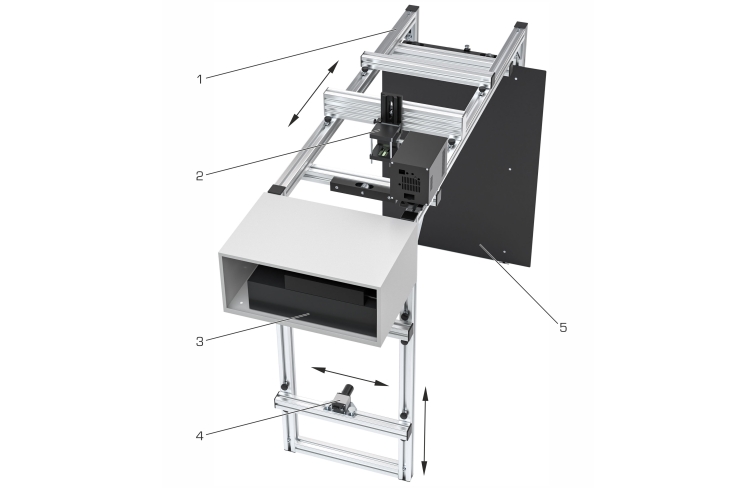

Le support pour instruments est constitué d´ un bâti qui est placé au-dessus de la section d´ essai.

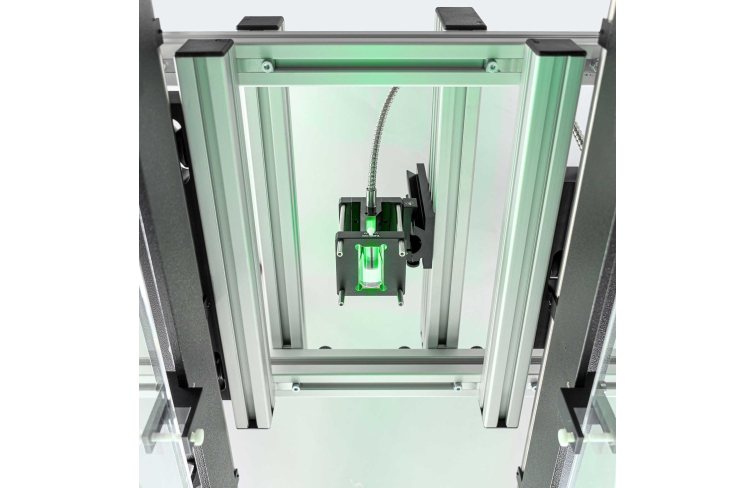

Une source de lumière peut être insérée dans le bâti pour éclairer les particules de l´écoulement.

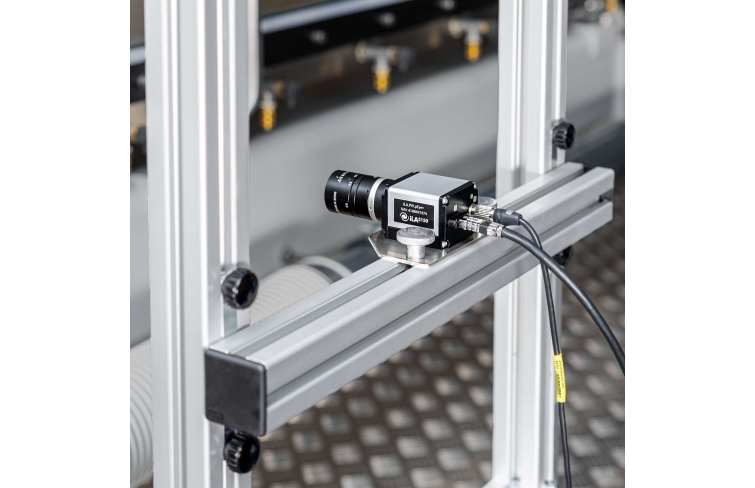

Une caméra peut également être positionnée dans le bâti.

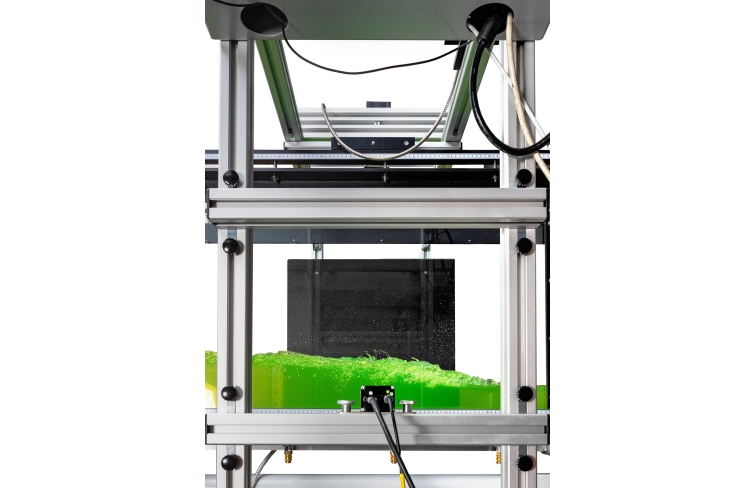

Pour obtenir des images optimales, la surface de l´écran fixé au bâti présente de bonnes propriétés de contraste.
Le support pour instruments peut être déplacé sur des roulettes sur toute la longueur de la section d´ essai.
La caméra peut également être déplacée verticalement.
La source de lumière peut être déplacée sur des rails coulissants perpendiculairement à l´écoulement.
Le support pour instruments est équipé d´ une échelle intégrée avec pointeur pour déterminer les positions transversales à la direction d´écoulement.
Parallèlement à la direction d´écoulement, le support pour instruments est pourvu d´ un pointeur qui indique la position sur l´échelle du canal d´ essai.
Le support pour instruments est constitué d´ un bâti qui est placé au-dessus de la section d´ essai.
Une source de lumière peut être insérée dans le bâti pour éclairer les particules de l´écoulement.
Une caméra peut également être positionnée dans le bâti.
Pour obtenir des images optimales, la surface de l´écran fixé au bâti présente de bonnes propriétés de contraste.
Le support pour instruments peut être déplacé sur des roulettes sur toute la longueur de la section d´ essai.
La caméra peut également être déplacée verticalement.
La source de lumière peut être déplacée sur des rails coulissants perpendiculairement à l´écoulement.
Le support pour instruments est équipé d´ une échelle intégrée avec pointeur pour déterminer les positions transversales à la direction d´écoulement.
Parallèlement à la direction d´écoulement, le support pour instruments est pourvu d´ un pointeur qui indique la position sur l´échelle du canal d´ essai.
Contenu didactique / Essais
Les grandes lignes
- support pour instruments mobile sur toute la section d´ essai avec fixation pour la caméra et pour la source de lumière
- écran comme surface de contraste pour les images de la caméra
- support pour instruments mobile sur toute la section d´ essai avec fixation pour la caméra et pour la source de lumière
- écran comme surface de contraste pour les images de la caméra
Caractéristiques techniques
- support pour instruments: dans la direction d´écoulement sur toute la section d´ essai
- source de lumière utilisée: perpendiculaire à la direction d´écoulement
- caméra utilisée: verticale
Nécessaire pour le fonctionnement
HM 162.81 Système PIV
- support pour instruments: dans la direction d´écoulement sur toute la section d´ essai
- source de lumière utilisée: perpendiculaire à la direction d´écoulement
- caméra utilisée: verticale
Nécessaire pour le fonctionnement
HM 162.81 Système PIV
Poids: 10 Kg Delai de livraison estimé : 16 semaines
