Ref: EWTGUHM162.57
HM 162.57 Système d'ajustage électrique de l'inclinaison pour HM 162 / HM 163 (Réf. 070.16257)
Recommandé pour une longueur de canal > 7.5 m
La section d´ essai du canal d´ essai du HM 162/HM 163 est inclinable.
La hauteur du vérin de stabilisation est ajustée manuellement avec une roue à main par le biais d´ un entraînement à broche.
L´ ajustage de l´ inclinaison peut être modifié pour obtenir un entraînement à broche avec moteur d´ entraînement électrique.
Le HM 162/HM 163 peut à tout moment être complété avec le HM 162.57.

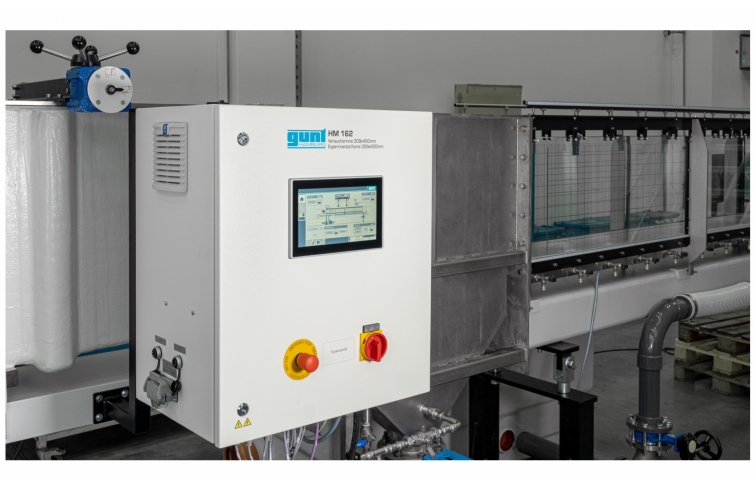

Le HM 162.57 est constitué essentiellement du moteur d´ entraînement et d´ un coffret de commande.
Après connexion au coffret de commande du HM 162/HM 163, l´ accessoire est automatiquement identifié dans l´ API.

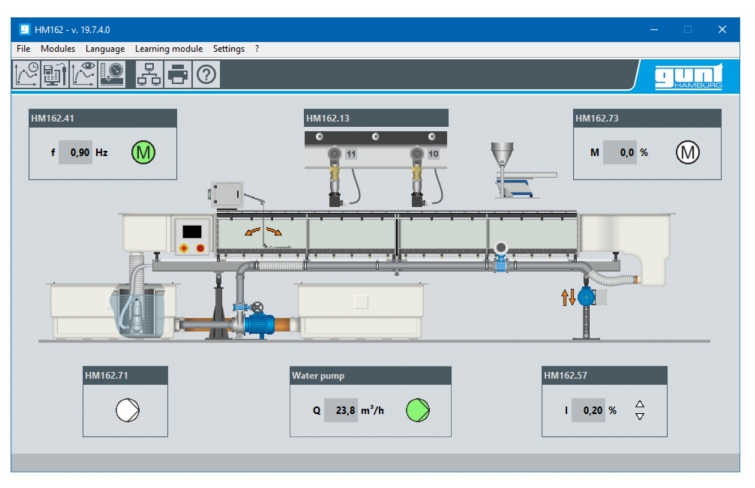

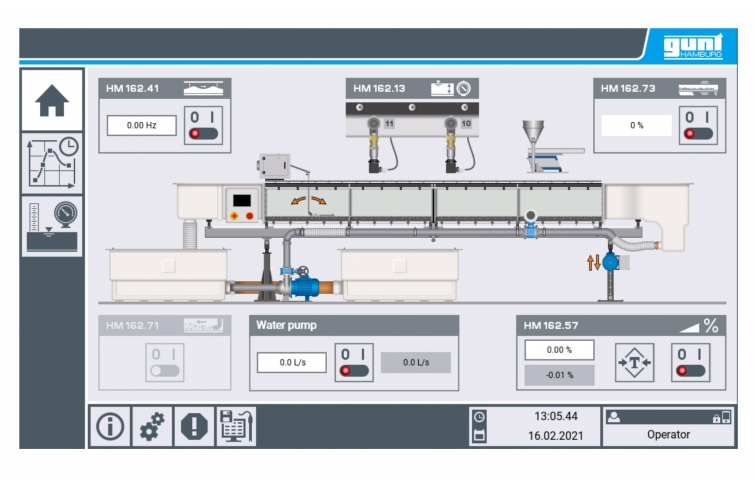

D´ ajustage électrique de l´ inclinaison est commandé via l´écran tactile de l`API de HM 162/HM 163.
La hauteur du vérin de stabilisation est ajustée manuellement avec une roue à main par le biais d´ un entraînement à broche.
L´ ajustage de l´ inclinaison peut être modifié pour obtenir un entraînement à broche avec moteur d´ entraînement électrique.
Le HM 162/HM 163 peut à tout moment être complété avec le HM 162.57.
Le HM 162.57 est constitué essentiellement du moteur d´ entraînement et d´ un coffret de commande.
Après connexion au coffret de commande du HM 162/HM 163, l´ accessoire est automatiquement identifié dans l´ API.
D´ ajustage électrique de l´ inclinaison est commandé via l´écran tactile de l`API de HM 162/HM 163.
Contenu didactique / Essais
Les grandes lignes
- système électrique d´ ajustage de l´ inclinaison pour le HM 162/HM 163
- commande via l´écran tactile à HM 162/HM 163
- système électrique d´ ajustage de l´ inclinaison pour le HM 162/HM 163
- commande via l´écran tactile à HM 162/HM 163
Caractéristiques techniques
Moteur d´ entraînement
- puissance du moteur: 1,1kW
- vitesse de rotation: 935min-1
Entraînement à broche (dans le HM 162/HM 163)
- rapport de transmission i=24:1
- course: 0,25mm/tour ou 233mm/min
Moteur d´ entraînement
- puissance du moteur: 1,1kW
- vitesse de rotation: 935min-1
Entraînement à broche (dans le HM 162/HM 163)
- rapport de transmission i=24:1
- course: 0,25mm/tour ou 233mm/min
Informations logistiques
Dimensions et poids
Poids: env. 20kg
Poids: env. 20kg
Poids: 20 Kg Delai de livraison estimé : 16 semaines
