Ref: EWTGUHM162.72
HM 162.72 Piège à sédiments (Réf. 070.16272)
les sédiments sont retirés manuellement du piège et rapportés au niveau de l'alimentateur
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les écoulements dans les rivières, canaux et zones côtières sont souvent accompagnés d´ un transport de sédiments.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du cours d´ eau.
Le HM 162.72 permet la réalisation d´ essais sur le transport par charriage et se compose d´ un piège à sédiments et d´ un seau pour l´ alimentation en sédiments.
Le piège à sédiments évite que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du canal d´ essai HM 162.

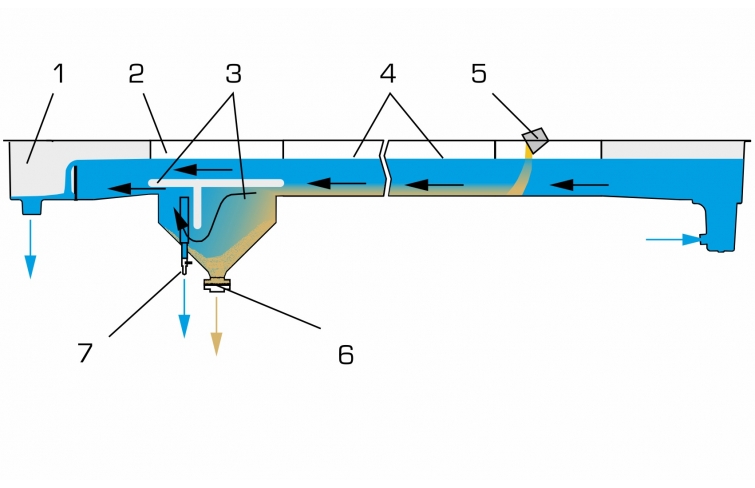

L´écoulement près du lit, qui contient les sédiments, est conduit dans le piège où les sédiments coulent en direction du sol et s´ y s´ accumulent.
L´ eau libérée des sédiments continue alors de couler dans l´élément de sortie.
Les sédiments sont retirés manuellement à l´ aide d´ un robinet-vanne du piège et rapportés au niveau de l´ alimentateur.
Le HM 162.72 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le piège à sédiments est monté directement au moment de l´ installation du canal d´ essai, entre la section d´ essai et l´élément de sortie.
Il n´ est pas possible de le monter plus tard.
d\fs16\lang1036 Les écoulements dans les rivières, canaux et zones côtières sont souvent accompagnés d´ un transport de sédiments.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du cours d´ eau.
Le HM 162.72 permet la réalisation d´ essais sur le transport par charriage et se compose d´ un piège à sédiments et d´ un seau pour l´ alimentation en sédiments.
Le piège à sédiments évite que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du canal d´ essai HM 162.
L´écoulement près du lit, qui contient les sédiments, est conduit dans le piège où les sédiments coulent en direction du sol et s´ y s´ accumulent.
L´ eau libérée des sédiments continue alors de couler dans l´élément de sortie.
Les sédiments sont retirés manuellement à l´ aide d´ un robinet-vanne du piège et rapportés au niveau de l´ alimentateur.
Le HM 162.72 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le piège à sédiments est monté directement au moment de l´ installation du canal d´ essai, entre la section d´ essai et l´élément de sortie.
Il n´ est pas possible de le monter plus tard.
Contenu didactique / Essais

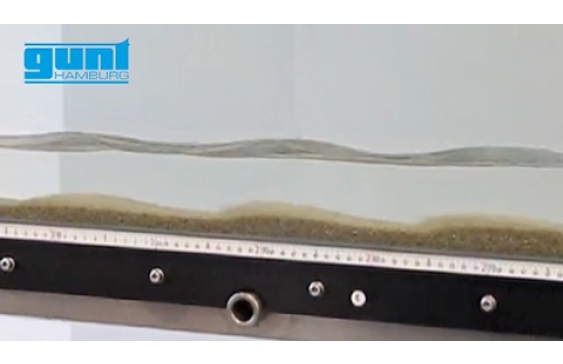

-observation du transport par charriage au fond du canal
roulement et saltation

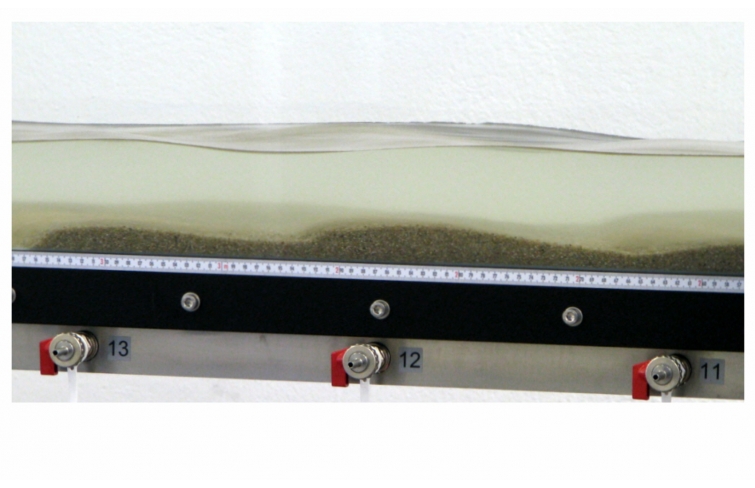

- formation et déplacement des rides et des dunes
- avec le HM 162.29 ou le HM 162.46
marques d´ obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
-observation du transport par charriage au fond du canal
roulement et saltation
- formation et déplacement des rides et des dunes
- avec le HM 162.29 ou le HM 162.46
marques d´ obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
Caractéristiques techniques

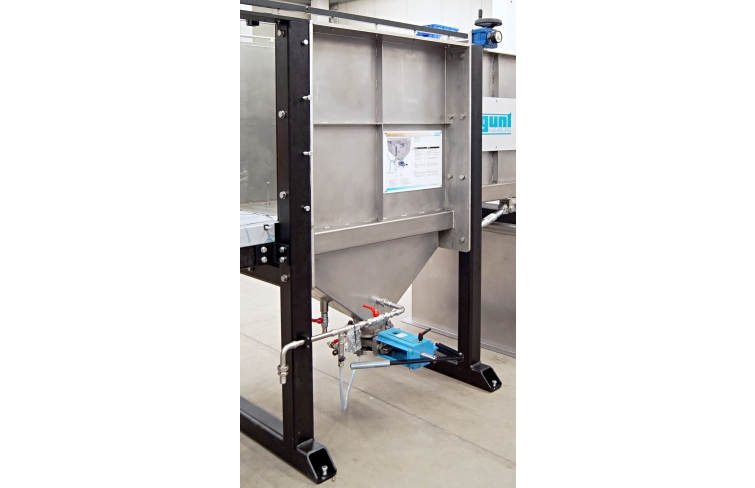

Piège à sédiments en acier inoxydable, capacité: env. 85L
Piège à sédiments en acier inoxydable, capacité: env. 85L
Informations logistiques
Dimensions et poids
Lxlxh: 1000x430x1300mm (piège)
Poids: env. 240kg
Necessaire au fonctionnement
sédiments: sable (1...2mm taille de grain)
réservoir collecteur, raccord d´ eau, drain
Liste de livraison
1 piège à sédiments, 1 jeu d'accessoires, 1 notice
requis
HM 162 Canal d'essai 309x450mm
en option
HM 162.73 Alimentateur en sédiments
HM 162.29 Vanne plane
HM 162.46 Jeu de piles, sept profils
Lxlxh: 1000x430x1300mm (piège)
Poids: env. 240kg
Necessaire au fonctionnement
sédiments: sable (1...2mm taille de grain)
réservoir collecteur, raccord d´ eau, drain
Liste de livraison
1 piège à sédiments, 1 jeu d'accessoires, 1 notice
requis
HM 162 Canal d'essai 309x450mm
en option
HM 162.73 Alimentateur en sédiments
HM 162.29 Vanne plane
HM 162.46 Jeu de piles, sept profils
Poids: 240 Kg Delai de livraison estimé : 16 semaines
