Ref: EWTGUHM163.81
HM 163.81 Système PIV - Vélocimétrie par Image de Particules pour canal hydraulique (Réf. 070.16381)
Un système PIV (Particle Image Velocimetry) permet d´ enregistrer des champs de vitesse dans la section d´ essai.
L´ accessoire HM 163.81 contient un système complet avec technique de nappe lumineuse, caméra et synchroniseur.
Ce système est adapté aux mesures d´écoulement bidimensionnelles.
Les LED servent de source de lumière.
Contrairement au laser, elles sont utilisées sans dispositifs de sécurité.

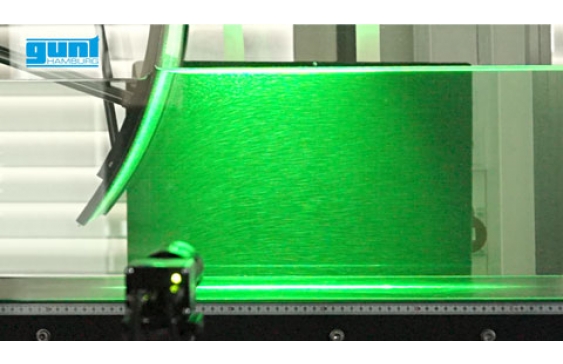

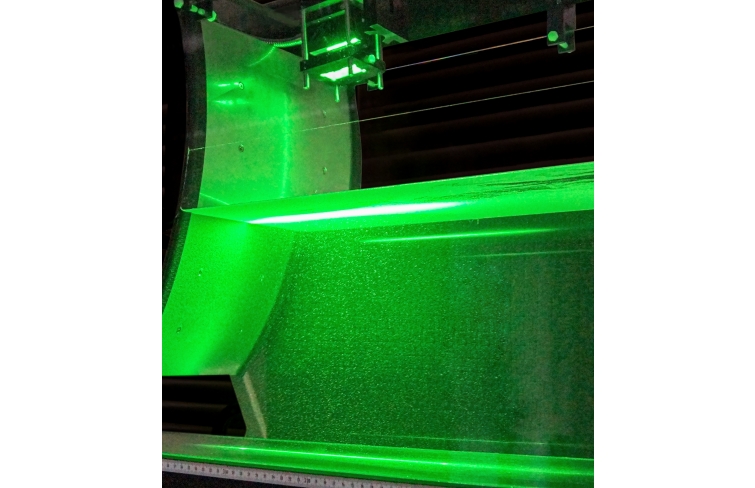

Une lentille est utilisée pour élargir la lumière en une nappe lumineuse.
La source de lumière fonctionne en continu pour permettre l´ observation de l´écoulement.
La source de lumière est déclenchée de manière pulsée pour permettre la représentation et l´ analyse des champs de vitesse.
Une caméra placée devant la section d´ essai prend des photos des particules dans l´écoulement.
La source de lumière et la caméra sont commandées simultanément par le synchroniseur.

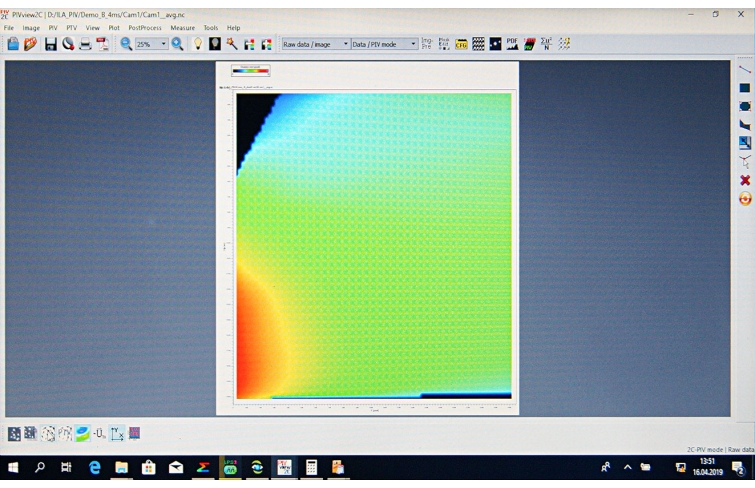

Le résultat est immédiatement affiché dans le logiciel et peut y être évalué.
Un ordinateur portable avec des logiciels préinstallés fait partie de la liste de livraison.
Pour les essais dans lesquels la source de lumière doit être installée au-dessus du canal d´ essai, le support pour instruments HM 163.82 peut être utilisé en option.
Pour les essais dans lesquels la source lumineuse doit être placée sous le canal d´ essai, une vitre en verre HM 163.83 est disponible pour le fond du canal d´ essai.
La vitre en verre intégrée fait partie du canal d´ essai HM 163 et doit être considérée au moment de la conception.
Il n´ est pas possible de la monter plus tard.
L´ accessoire HM 163.81 contient un système complet avec technique de nappe lumineuse, caméra et synchroniseur.
Ce système est adapté aux mesures d´écoulement bidimensionnelles.
Les LED servent de source de lumière.
Contrairement au laser, elles sont utilisées sans dispositifs de sécurité.
Une lentille est utilisée pour élargir la lumière en une nappe lumineuse.
La source de lumière fonctionne en continu pour permettre l´ observation de l´écoulement.
La source de lumière est déclenchée de manière pulsée pour permettre la représentation et l´ analyse des champs de vitesse.
Une caméra placée devant la section d´ essai prend des photos des particules dans l´écoulement.
La source de lumière et la caméra sont commandées simultanément par le synchroniseur.
Le résultat est immédiatement affiché dans le logiciel et peut y être évalué.
Un ordinateur portable avec des logiciels préinstallés fait partie de la liste de livraison.
Pour les essais dans lesquels la source de lumière doit être installée au-dessus du canal d´ essai, le support pour instruments HM 163.82 peut être utilisé en option.
Pour les essais dans lesquels la source lumineuse doit être placée sous le canal d´ essai, une vitre en verre HM 163.83 est disponible pour le fond du canal d´ essai.
La vitre en verre intégrée fait partie du canal d´ essai HM 163 et doit être considérée au moment de la conception.
Il n´ est pas possible de la monter plus tard.
Contenu didactique / Essais
Les grandes lignes
- accessoires pour la visualisation des champs de vitesse
- accessoires pour la visualisation des champs de vitesse
Caractéristiques techniques

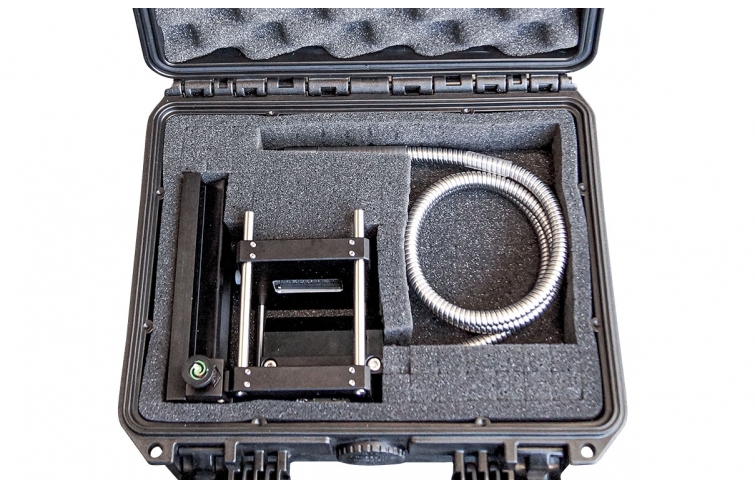

Technique de nappe lumineuse
- source de lumière: LED, couleur de la lumière: verte
- système de lentilles: nappe lumineuse d´ environ 100x100mm
- opération: lumière continue/pulsée
Caméra
-résolution: 2048x2048 pixels
- taille de pixel: 5,5x5,5µm
- objectif: 35mm
- taux de rafraîchissement: 30 images/sec., à intervalles de 200µs
- filtre: longueur d´ onde 532nm +/- 3nm

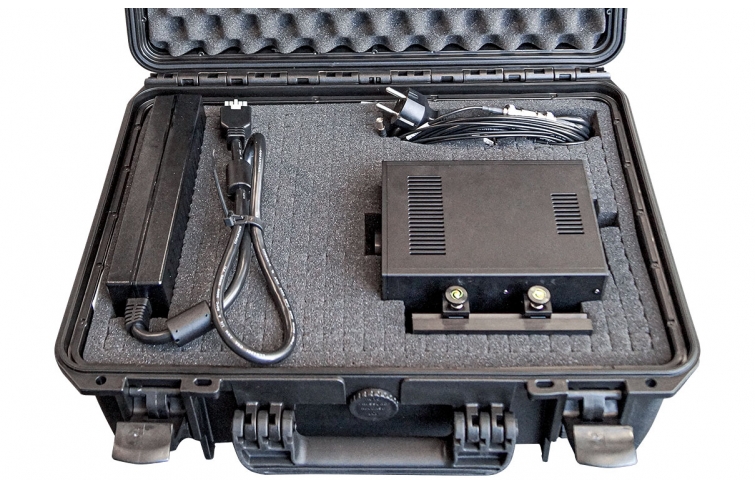

Synchroniseur
- résolution: 5ns
- taux de répétition des impulsions: 0,047Hz à 10MHz
Ordinateur portable
- logiciel pour représentation et analyse
- 1 licence d´ utilisation
Particules de polyamide, adaptées à l´ eau
- blanches
- Ø 57µm
- densité de 1,016g/cm³
Nécessaire pour le fonctionnement
HM 163.82 Support pour instruments du système PIV ou HM 163.83 Vitre en verre pour système PIV
Technique de nappe lumineuse
- source de lumière: LED, couleur de la lumière: verte
- système de lentilles: nappe lumineuse d´ environ 100x100mm
- opération: lumière continue/pulsée
Caméra
-résolution: 2048x2048 pixels
- taille de pixel: 5,5x5,5µm
- objectif: 35mm
- taux de rafraîchissement: 30 images/sec., à intervalles de 200µs
- filtre: longueur d´ onde 532nm +/- 3nm
Synchroniseur
- résolution: 5ns
- taux de répétition des impulsions: 0,047Hz à 10MHz
Ordinateur portable
- logiciel pour représentation et analyse
- 1 licence d´ utilisation
Particules de polyamide, adaptées à l´ eau
- blanches
- Ø 57µm
- densité de 1,016g/cm³
Nécessaire pour le fonctionnement
HM 163.82 Support pour instruments du système PIV ou HM 163.83 Vitre en verre pour système PIV
Informations logistiques
Dimensions et poids
Poids: 25 Kg
