Ref: EWTGUHM163.41
HM 163.41 Générateur de vagues (Réf. 070.16341)
Accesoire recommandé HM 163.80

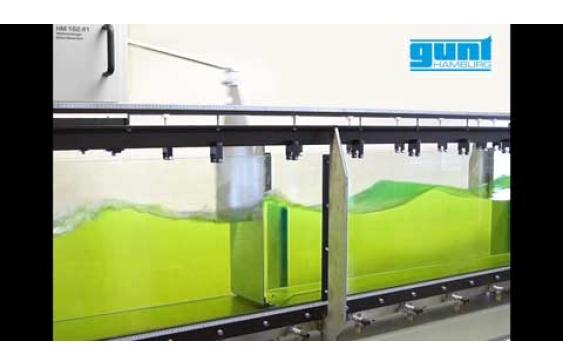

Les ondes de surface sont générées par une plaque de refoulement qui exécute un mouvement pivotant.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d´ un système bielle-manivelle.
L´ effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d´ essai du canal d´ essai HM 163.
La plaque de refoulement est vissée sur le fond.
L´ accessoire est automatiquement identifié par l´ API.

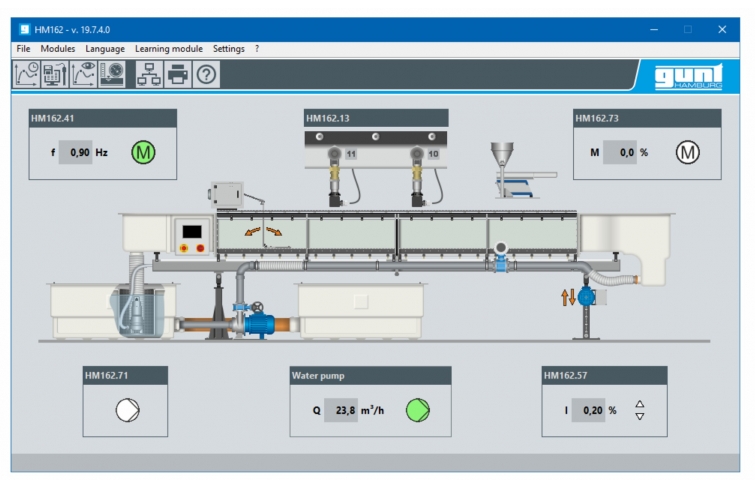

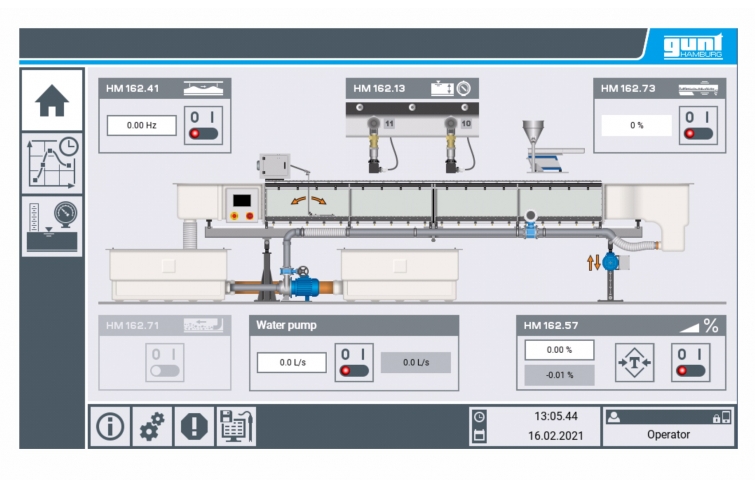

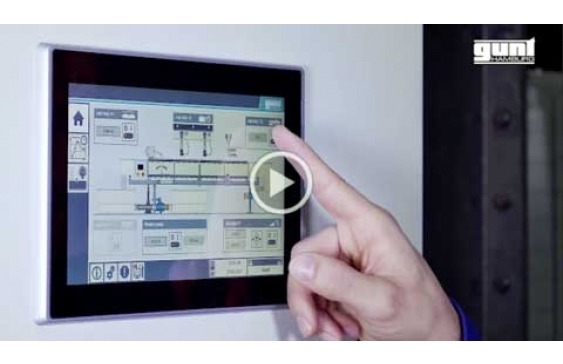

La fréquence de la plaque de refoulement est réglée et directement affichée sur l´écran tactile de l´ API du canal d´ essai HM 163.
Les essais avec vagues se font uniquement en l´ absence d´écoulement.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d´ un système bielle-manivelle.
L´ effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d´ essai du canal d´ essai HM 163.
La plaque de refoulement est vissée sur le fond.
L´ accessoire est automatiquement identifié par l´ API.
La fréquence de la plaque de refoulement est réglée et directement affichée sur l´écran tactile de l´ API du canal d´ essai HM 163.
Les essais avec vagues se font uniquement en l´ absence d´écoulement.
Contenu didactique / Essais
- observation des vagues: les différentes formes de vagues
- avec les accessoires:
- absorption et réflexion des forces des vagues sur différentes plages (HM 163.80)
- comportement des vagues sur des piles (HM 163.46)
Les grandes lignes
- Génération d'ondes de surface
- commande via l´écran tactile à HM 163
- observation des vagues: les différentes formes de vagues
- avec les accessoires:
- absorption et réflexion des forces des vagues sur différentes plages (HM 163.80)
- comportement des vagues sur des piles (HM 163.46)
Les grandes lignes
- Génération d'ondes de surface
- commande via l´écran tactile à HM 163
Caractéristiques techniques
Moteur
- puissance: 0,55kW
- vitesse de rotation: 1375min-1
- vitesse de sortie: 0...110min-1
Système bielle-manivelle
- course: 60...200mm
- fréquence
400V, 50Hz, 3 phases
Moteur
- puissance: 0,55kW
- vitesse de rotation: 1375min-1
- vitesse de sortie: 0...110min-1
Système bielle-manivelle
- course: 60...200mm
- fréquence
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 510x420x380mm (sans tige de poussée)
Poids: env. 80kg
Necessaire au fonctionnement
400V, 50/60Hz, 3 phases
Lxlxh: 510x420x380mm (sans tige de poussée)
Poids: env. 80kg
Necessaire au fonctionnement
400V, 50/60Hz, 3 phases
Poids: 80 Kg
