HM 161.72 Piège à sédiments (Réf. 070.16172)
En option HM 161.73
Les écoulements dans les rivières, canaux et zones côtières sont souvent accompagnés d´ un transport de sédiments.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du cours d´ eau.
Le HM 161.72 permet la réalisation d´ essais sur le transport par charriage et se compose d´ un piège à sédiments et d´ un seau pour l´ alimentation en sédiments.

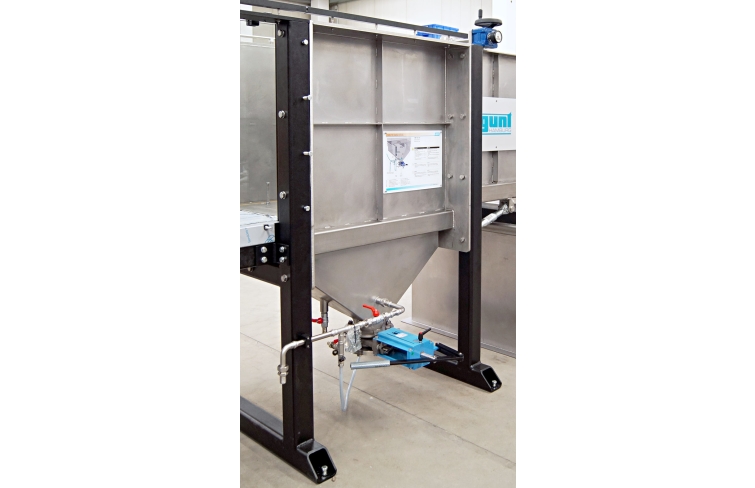

Le piège à sédiments évite que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du canal d´ essai HM 161.

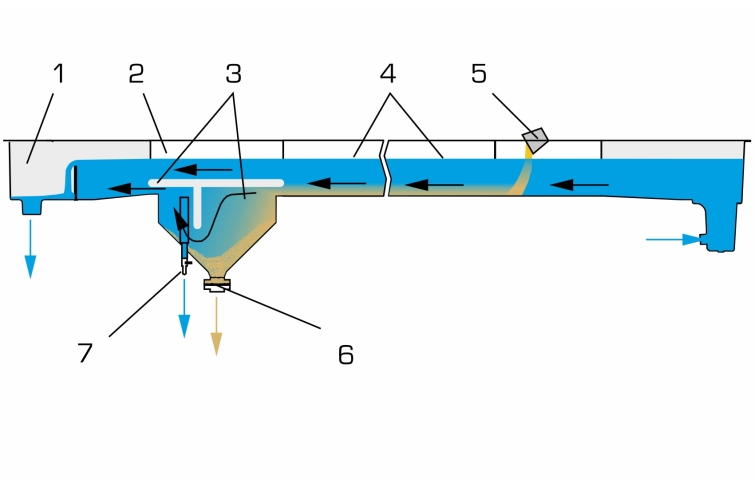

L´écoulement près du lit, qui contient les sédiments, est conduit dans le piège où les sédiments coulent en direction du sol et s´ y s´ accumulent.
L´ eau libérée des sédiments continue alors de couler dans l´élément de sortie.
Les sédiments sont retirés manuellement du piège et rapportés au niveau de l´ alimentateur.
Le HM 161.72 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le piège à sédiments est monté directement au moment de l´ installation du canal d´ essai, entre la section d´ essai et l´élément de sortie.
Il n´ est pas possible de le monter plus tard.
Il s´ agit avant tout du transport par charriage, durant lequel des matières solides se déplacent dans le fond du cours d´ eau.
Le HM 161.72 permet la réalisation d´ essais sur le transport par charriage et se compose d´ un piège à sédiments et d´ un seau pour l´ alimentation en sédiments.
Le piège à sédiments évite que des sédiments ne pénètrent dans la pompe ou dans le débitmètre du canal d´ essai HM 161.
L´écoulement près du lit, qui contient les sédiments, est conduit dans le piège où les sédiments coulent en direction du sol et s´ y s´ accumulent.
L´ eau libérée des sédiments continue alors de couler dans l´élément de sortie.
Les sédiments sont retirés manuellement du piège et rapportés au niveau de l´ alimentateur.
Le HM 161.72 n´ est pas adapté aux essais sur le transport des sédiments en suspension.
Le piège à sédiments est monté directement au moment de l´ installation du canal d´ essai, entre la section d´ essai et l´élément de sortie.
Il n´ est pas possible de le monter plus tard.
Contenu didactique / Essais
- observation du transport par charriage au fond du canal
-- roulement et saltation

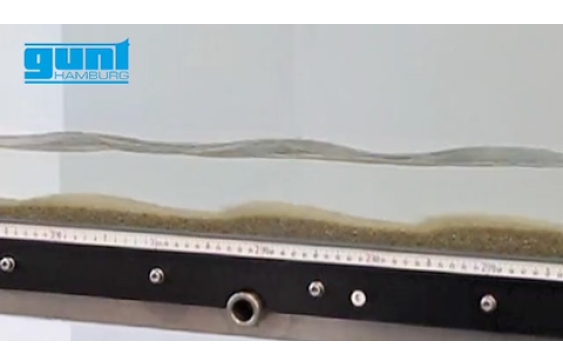

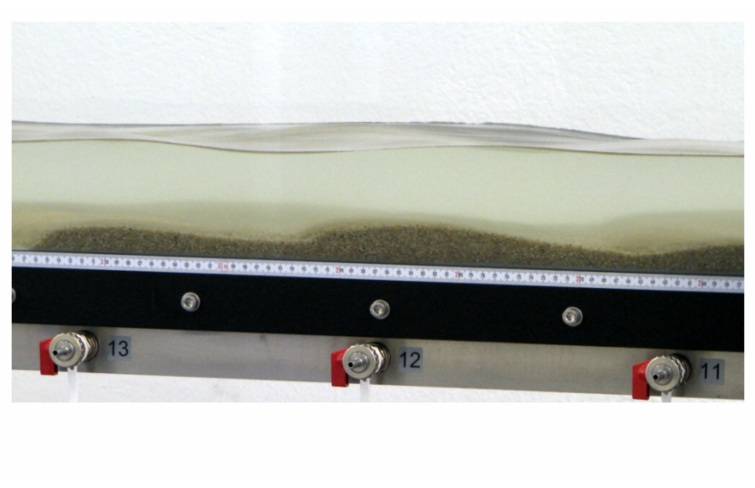

- formation et déplacement des rides et des dunes
Avec le HM 161.29 ou le HM 161.46
- marques d'obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
- observation du transport par charriage au fond du canal
-- roulement et saltation
- formation et déplacement des rides et des dunes
Avec le HM 161.29 ou le HM 161.46
- marques d'obstacle fluviales
Les grandes lignes
- Transport par charriage dans des canaux ouverts
Caractéristiques techniques
Piège à sédiments en acier inoxydable, capacité: env. 270L
Piège à sédiments en acier inoxydable, capacité: env. 270L
Informations logistiques
Dimensions et poids
Lxlxh: 1000x830x1740mm (piège)
Poids: env. 620kg
Necessaire au fonctionnement
Sédiments: sable (taille de grain 1...2mm)
réservoir collecteur, raccord d´ eau, drain
Liste de livraison
1 piège à sédiments, 1 jeu d'accessoires, 1 notice
Lxlxh: 1000x830x1740mm (piège)
Poids: env. 620kg
Necessaire au fonctionnement
Sédiments: sable (taille de grain 1...2mm)
réservoir collecteur, raccord d´ eau, drain
Liste de livraison
1 piège à sédiments, 1 jeu d'accessoires, 1 notice
Poids: 620 Kg Delai de livraison estimé : 16 semaines
