HM 170.27 Distribution de la pression sur une aile NACA 4415 (Réf. 070.17027)
Nécessite le HM170.50 ou le HM170.55
HM 170.27 avec profil d'aile NACA 4415 permet - en liaison avec la soufflerie HM 170 - d'enregistrer la distribution de la pression.
L'aile est reliée au capteur de force de la soufflerie.

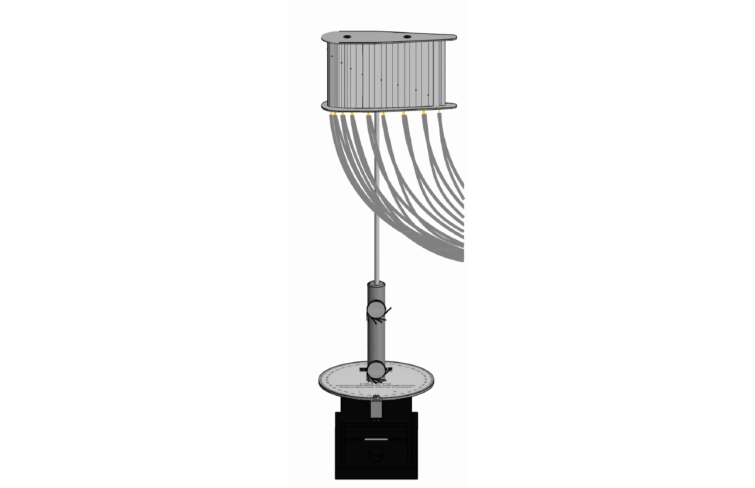

L'incidence est modifiée en tournant la fixation.

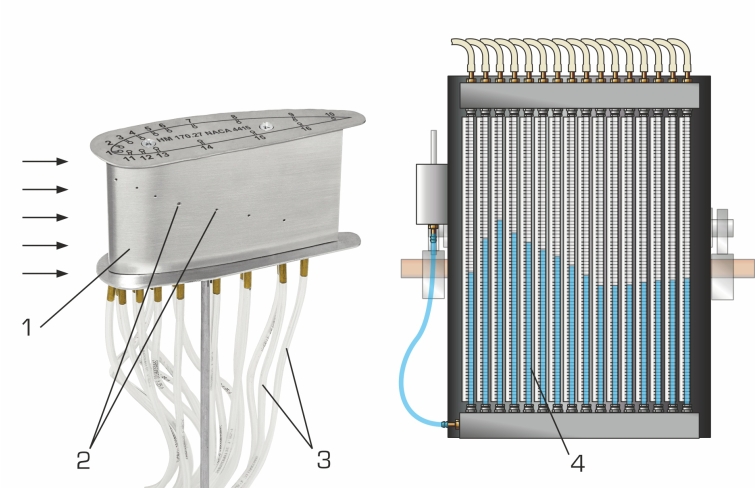

La surface de l'aile est munie de perçages destinés à la mesure et placés de manière à pratiquement exclure toute influence mutuelle.
Chaque point de mesure est équipé d'un raccord pour tuyau.
Pour éliminer les écoulements secondaires, l'aile est protégée par deux éléments latéraux.

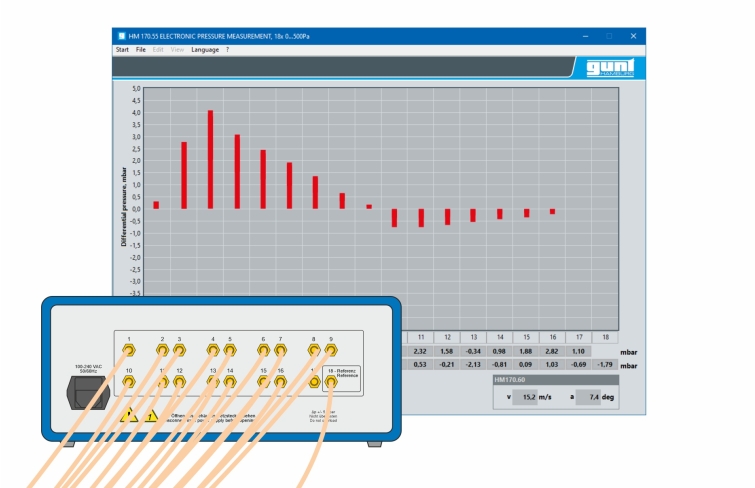

Les pressions statiques sont affichées sur le manomètre à tubes HM 170.50 ou dans la mesure électronique de la pression HM 170.55.
L'aile est reliée au capteur de force de la soufflerie.
L'incidence est modifiée en tournant la fixation.
La surface de l'aile est munie de perçages destinés à la mesure et placés de manière à pratiquement exclure toute influence mutuelle.
Chaque point de mesure est équipé d'un raccord pour tuyau.
Pour éliminer les écoulements secondaires, l'aile est protégée par deux éléments latéraux.
Les pressions statiques sont affichées sur le manomètre à tubes HM 170.50 ou dans la mesure électronique de la pression HM 170.55.
Contenu didactique / Essais

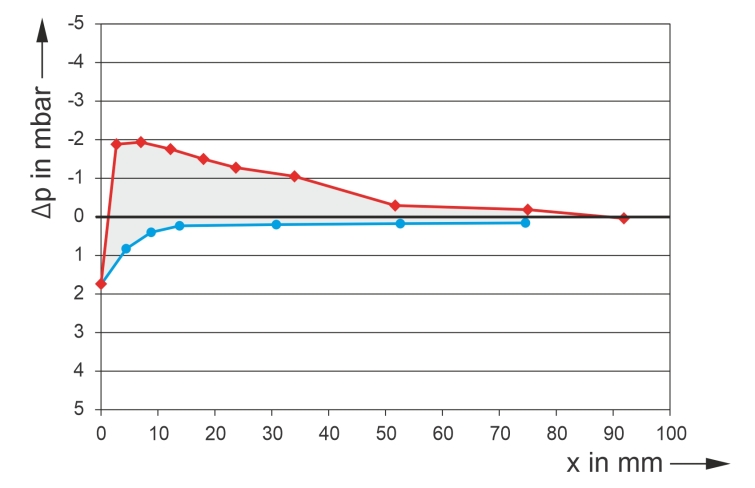

- distribution de la pression sur une aile soumise à un écoulement autour de corps
-- en fonction de l'angle d'incidence
Les grandes lignes
- essais réalisés avec différentes incidences du profil d'aile NACA 4415
- distribution de la pression sur une aile soumise à un écoulement autour de corps
-- en fonction de l'angle d'incidence
Les grandes lignes
- essais réalisés avec différentes incidences du profil d'aile NACA 4415
Caractéristiques techniques
Aile
- profil: NACA 4415
- type de profil: asymétrique
- Lxlxh: 100x60x15,5mm
Aile
- profil: NACA 4415
- type de profil: asymétrique
- Lxlxh: 100x60x15,5mm
Informations logistiques
Dimensions et poids
Lxlxh: 100x60x15,5mm
Poids: env. 0,6kg
Liste de livraison
1 aile
1 jeu de flexibles
1 documentation didactique
Lxlxh: 100x60x15,5mm
Poids: env. 0,6kg
Liste de livraison
1 aile
1 jeu de flexibles
1 documentation didactique
Poids: 0.6 Kg Delai de livraison estimé : 12 semaines
