Le système HM 170.55 permet de visualiser la courbe de pression différentielle dans un logiciel.

Le système HM 170.55 est composé d´ un amplificateur de mesure et de 18 capteurs de pression.

L´ un de ces capteurs de pression mesure la pression de référence.

Des tuyaux permettent de raccoreder 17 capteurs de pression à un accessoire situé dans la soufflerie HM 170.

Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.

La transmission des données au PC se fait par une interface USB.

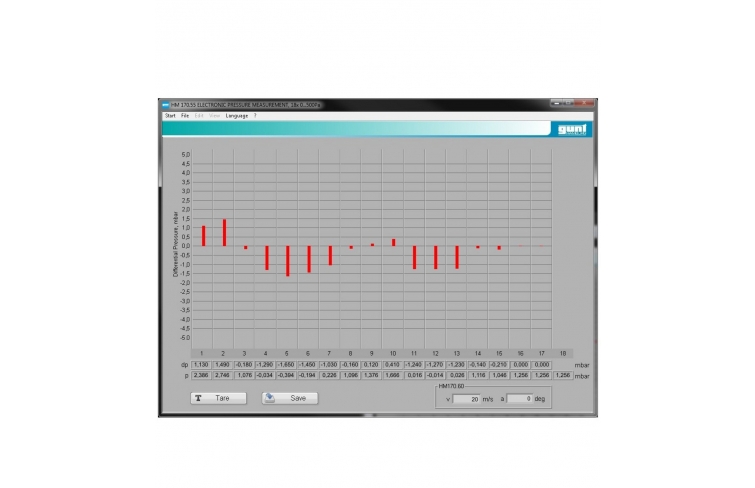

Le logiciel affiche également les pressions différentielles entre les points de mesure de pression sur les accessoires ainsi que la pression de référence.

Le système de mesure HM 170.55 est recommandé en tant qu´ accessoire lors d´ essais sur la répartition de la pression sur les ailes HM 170.22, HM 170.26, HM 170.27, sur la répartition de la pression sur le cylindre HM 170.23 et sur la mesure du sillage HM 170.28.

Le système HM 170.55 est également un accessoire adapté à tous les essais lors d´ une mesure de pression différentielle.

Le logiciel détecte automatiquement l´ utilisation en cours du HM 170.55 et du système d´ acquisition des données HM 170.60.

Le logiciel HM 170.55 affiche également la vitesse et l´ angle.



Contenu didactique/essais

- mesure de pressions différentielles

Poids: 5 Kg
