HM 170.28 Mesure du sillage (Réf. 070.17028)
Accessoires requis : HM170.50 ou HM170.55
Riched20 10.0.19041\viewkind4\uc1

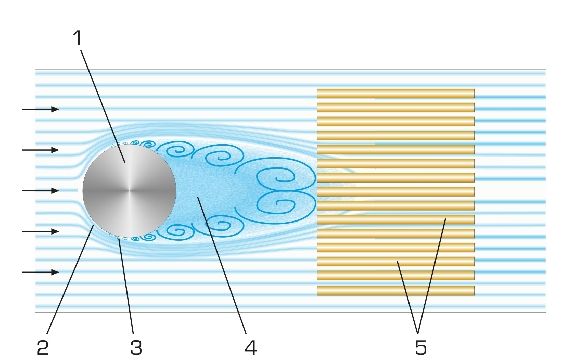

d\fs16\lang1036 Lorsque des profils de corps sont soumis à un écoulement autour de corps, on assiste à la formation d'écoulements sur la couche limite.
Dans le sillage du corps soumis à cet écoulement autour de corps, ces écoulement de la couche limite entrent en collision et forment des tourbillons causant une réduction de la vitesse dans cette zone.
La réduction de la vitesse fait diminuer la pression dynamique.
L'appareil d'essai HM 170.28 permet - en liaison avec la soufflerie HM 170 - de mesurer le sillage d'un cylindre soumis à un écoulement autour de corps.

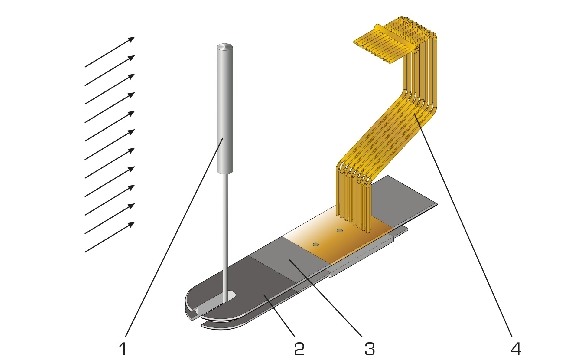

Pour enregistrer les pressions totales, l'appareil d'essai est équipé d'un râteau de sillage, constitué de 15 tubes de Pitot.
Chaque tube de Pitot possède un raccord pour tuyau.
Le râteau de sillage peut être monté sur deux positions par rapport au cylindre.
Les pressions totales sont affichées sur le manomètre à tubes HM 170.50 ou grâce au système de mesure électronique de la pression HM 170.55.
L'évolution de pression qui y est représentée indique nettement la dépression dans le sillage.
À partir des pressions, il est possible de calculer le coefficient de traînée du corps soumis à l'écoulement autour de corps, un paramètre important. Par ailleurs, le coefficient de résistance peut aussi être déterminé en mesurant la force de traînée.
d\fs16\lang1036 Lorsque des profils de corps sont soumis à un écoulement autour de corps, on assiste à la formation d'écoulements sur la couche limite.
Dans le sillage du corps soumis à cet écoulement autour de corps, ces écoulement de la couche limite entrent en collision et forment des tourbillons causant une réduction de la vitesse dans cette zone.
La réduction de la vitesse fait diminuer la pression dynamique.
L'appareil d'essai HM 170.28 permet - en liaison avec la soufflerie HM 170 - de mesurer le sillage d'un cylindre soumis à un écoulement autour de corps.
Pour enregistrer les pressions totales, l'appareil d'essai est équipé d'un râteau de sillage, constitué de 15 tubes de Pitot.
Chaque tube de Pitot possède un raccord pour tuyau.
Le râteau de sillage peut être monté sur deux positions par rapport au cylindre.
Les pressions totales sont affichées sur le manomètre à tubes HM 170.50 ou grâce au système de mesure électronique de la pression HM 170.55.
L'évolution de pression qui y est représentée indique nettement la dépression dans le sillage.
À partir des pressions, il est possible de calculer le coefficient de traînée du corps soumis à l'écoulement autour de corps, un paramètre important. Par ailleurs, le coefficient de résistance peut aussi être déterminé en mesurant la force de traînée.
Contenu didactique / Essais
- détermination de la distribution de la pression par un râteau de sillage
- présentation de la dépression dans le sillage
- détermination du coefficient de traînée basée sur la distribution de la pression dans le sillage du cylindre
- détermination du nombre de Reynolds
- mesure de la force de traînée avec le capteur de force monté sur HM 170
- détermination du coefficient de traînée à partir de la force de traînée
- comparaison des deux méthodes de détermination le coefficient de traînée
Les grandes lignes
- étude du sillage sur le cylindre soumis à un écoulement autour de corps
- calcul du sillage avec 15 tubes de Pitot
- détermination du coefficient de résistance du cylindre
- détermination de la distribution de la pression par un râteau de sillage
- présentation de la dépression dans le sillage
- détermination du coefficient de traînée basée sur la distribution de la pression dans le sillage du cylindre
- détermination du nombre de Reynolds
- mesure de la force de traînée avec le capteur de force monté sur HM 170
- détermination du coefficient de traînée à partir de la force de traînée
- comparaison des deux méthodes de détermination le coefficient de traînée
Les grandes lignes
- étude du sillage sur le cylindre soumis à un écoulement autour de corps
- calcul du sillage avec 15 tubes de Pitot
- détermination du coefficient de résistance du cylindre
Caractéristiques techniques
Cylindre
- Ø extérieur: 20mm
- hauteur: 100mm
- hauteur avec tige de fixation: 290mm
Râteau de sillage
- 15 tubes de Pitot
- Ø intérieur: 1,1mm
- Ø extérieur: 2mm
- écart entre les tubes de Pitot: 3mm
Cylindre
- Ø extérieur: 20mm
- hauteur: 100mm
- hauteur avec tige de fixation: 290mm
Râteau de sillage
- 15 tubes de Pitot
- Ø intérieur: 1,1mm
- Ø extérieur: 2mm
- écart entre les tubes de Pitot: 3mm
Informations logistiques
Dimensions et poids
Lxlxh: 237x52x175mm
Poids: env. 3kg
Liste de livraison
1 appareil d´ essai
1 râteau de sillage
1 cylindre
1 tuyau de mesure
1 documentation didactique
Lxlxh: 237x52x175mm
Poids: env. 3kg
Liste de livraison
1 appareil d´ essai
1 râteau de sillage
1 cylindre
1 tuyau de mesure
1 documentation didactique
Poids: 3 Kg Delai de livraison estimé : 12 semaines
