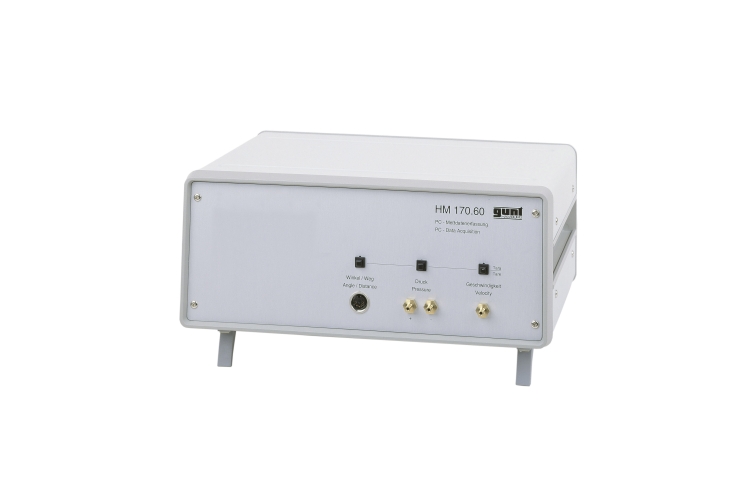

HM 170.60 Système d'acquisition des données (Réf. 070.17060)
comprend : interface, logiciel + câble USB, capteur d'angle, jeu de câbles et tuyau et notice
Le système d'acquisition des données a été spécialement mis au point pour simplifier l'analyse des essais réalisés avec la soufflerie HM 170.
Le HM 170.60 est constitué d'un module d'interface avec enregistrement de la pression et convertisseur A/D, d'un capteur d'angle et d'un logiciel.
Le système supporte par ex. les essais comme la mesure de la portance et de la résistance des profils de corps, la répartition de la pression sur une aile ou un cylindre ou l'analyse de la couche limite d'une plaque.

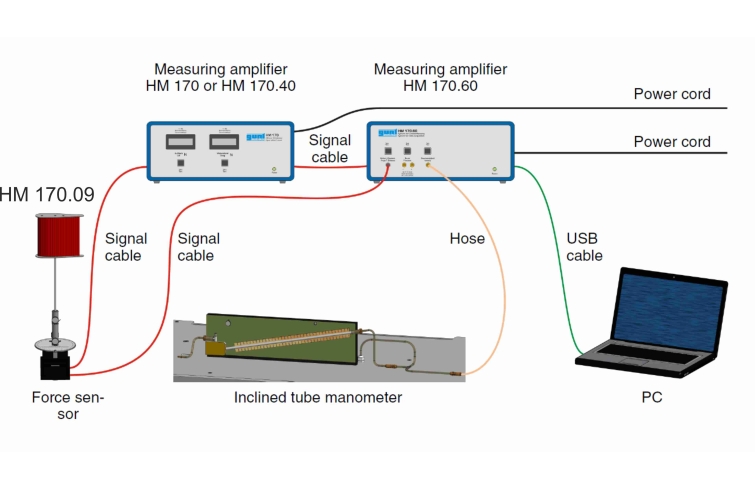

Suivant les essais, le capteur de pression, le capteur d'angle ou la mesure électronique du déplacement HM 170.61, le manomètre à tube incliné implanté dans HM 170 et le capteur de force à 2 composants mise en place sur HM 170 ou le capteur de force à 3 composants, HM 170.40, sont raccordés au module d'interface.
La vitesse, la pression, l'angle d'incidence ou le déplacement, ainsi que la portance et les résistances sont transmises directement à un PC par liaison USB pour y être analysées par le logiciel.
Le HM 170.60 est constitué d'un module d'interface avec enregistrement de la pression et convertisseur A/D, d'un capteur d'angle et d'un logiciel.
Le système supporte par ex. les essais comme la mesure de la portance et de la résistance des profils de corps, la répartition de la pression sur une aile ou un cylindre ou l'analyse de la couche limite d'une plaque.
Suivant les essais, le capteur de pression, le capteur d'angle ou la mesure électronique du déplacement HM 170.61, le manomètre à tube incliné implanté dans HM 170 et le capteur de force à 2 composants mise en place sur HM 170 ou le capteur de force à 3 composants, HM 170.40, sont raccordés au module d'interface.
La vitesse, la pression, l'angle d'incidence ou le déplacement, ainsi que la portance et les résistances sont transmises directement à un PC par liaison USB pour y être analysées par le logiciel.
Contenu didactique / Essais
Les grandes lignes
- Représentation des caractéristiques
- Impression et enregistrement des valeurs mesurées
Les caractéristiques techniques
- Plages de mesure
- vitesse: 0...28m/s
- pression différentielle: ±5mbar
- angle: ±180º
- déplacement: 0...10mm
- portance: ±4N
- traînée: ±4N
- moment: ±0,5Nm
230V, 60Hz, 1 phase
- Représentation des caractéristiques
- Impression et enregistrement des valeurs mesurées
Les caractéristiques techniques
- Plages de mesure
- vitesse: 0...28m/s
- pression différentielle: ±5mbar
- angle: ±180º
- déplacement: 0...10mm
- portance: ±4N
- traînée: ±4N
- moment: ±0,5Nm
230V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 360x330x160mm (module d'interfaces)
Poids: env. 8kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Lxlxh: 360x330x160mm (module d'interfaces)
Poids: env. 8kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Poids: 8 Kg Delai de livraison estimé : 12 semaines
